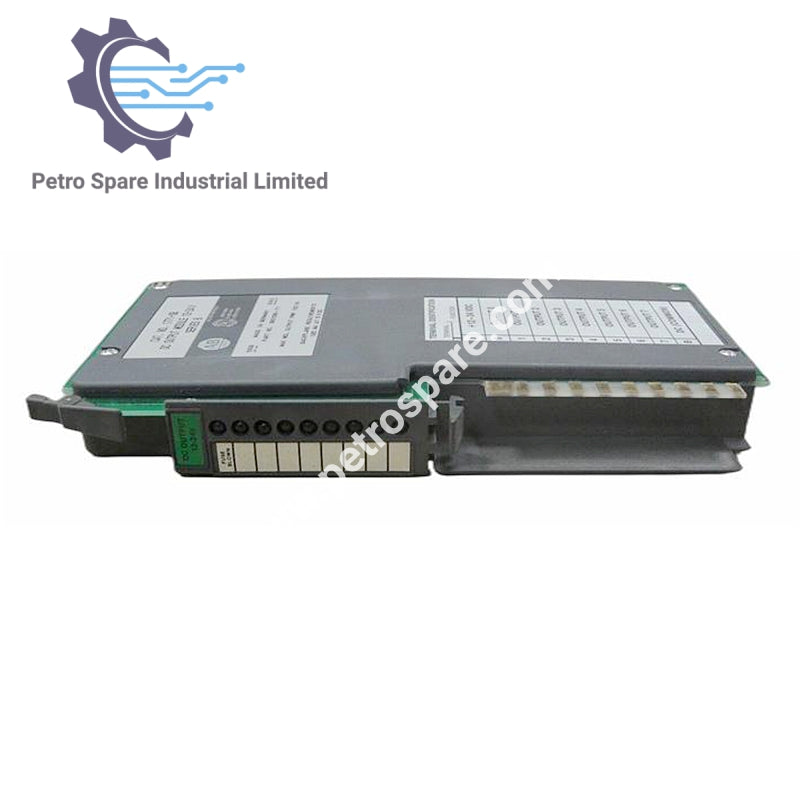

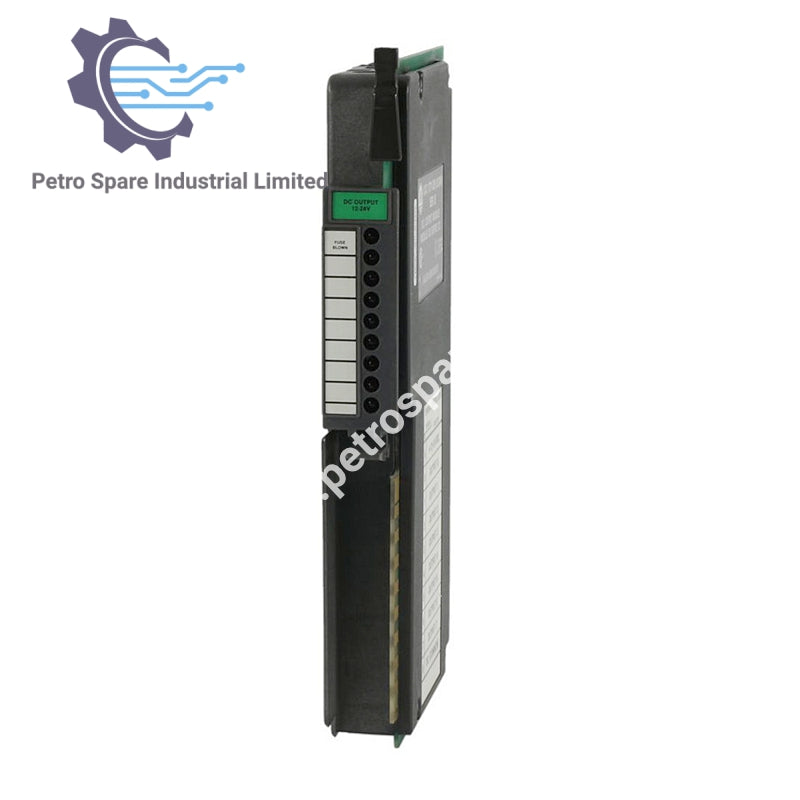

1771-OB

Обзор

• Производитель: Rockwell Automation
• Бренд : Allen-Bradley
• номер части: 1771-ОБ
• Тип модуля: Модуль драйвера постоянного тока
• Выходы на модуль: 8

Технические характеристики

• Расположение модуля: шасси ввода-вывода 1771.
• Диапазон входного напряжения: 10 до 27В DC
• Выходной ток: 1.5A на выход (макс 8A на модуль)
• Ток всплеска (максимум): 4A на 1мс, повторяемый каждые 1 секунду
• Ток утечки в выключенном состоянии: 1 мА на выход
• Напряжение в состоянии включения: 2В DC (максимум)
• Время задержки (включение/выключение): 10мс

Энергетика и тепло

• Рассеиваемая мощность :
  • Макс.: 16,9 Вт
  • Мин.: 0,9 Вт
• Тепловое рассеивание :
  • Макс.: 57,6 БТЕ/ч
  • Мин: 3,0 БТЕ/ч
• Ток спинального соединения: 165мА при 5В DC +5%

Электрическая изоляция

• Оптоэлектрическая изоляция: 1500В переменного тока (среднеквадратическое значение)

Условия окружающей среды

• Рабочая температура: от 0 °C до 60 °C (от 32 °F до 140 °F)
• Температура хранения: от -40°C до 85°C (от -40°F до 185°F)
• Относительная влажность: 5% до 95% (без конденсации)

Проводка и монтаж

• Размер провода: максимальный 14 калибра многожильный
• Изоляция: максимальная 3/64 дюйма
• Кодирование: Между 4 и 6; Между 18 и 20
• Предохранители: 2A 8AG (по одному на выход)
• Проводка поля: Номер каталога 1771-WA

---
