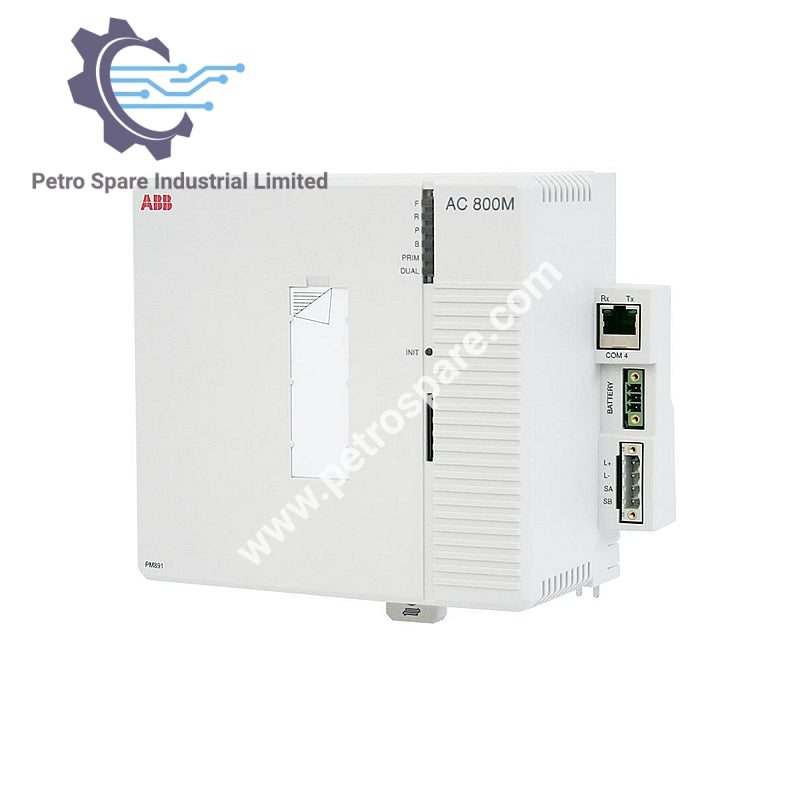

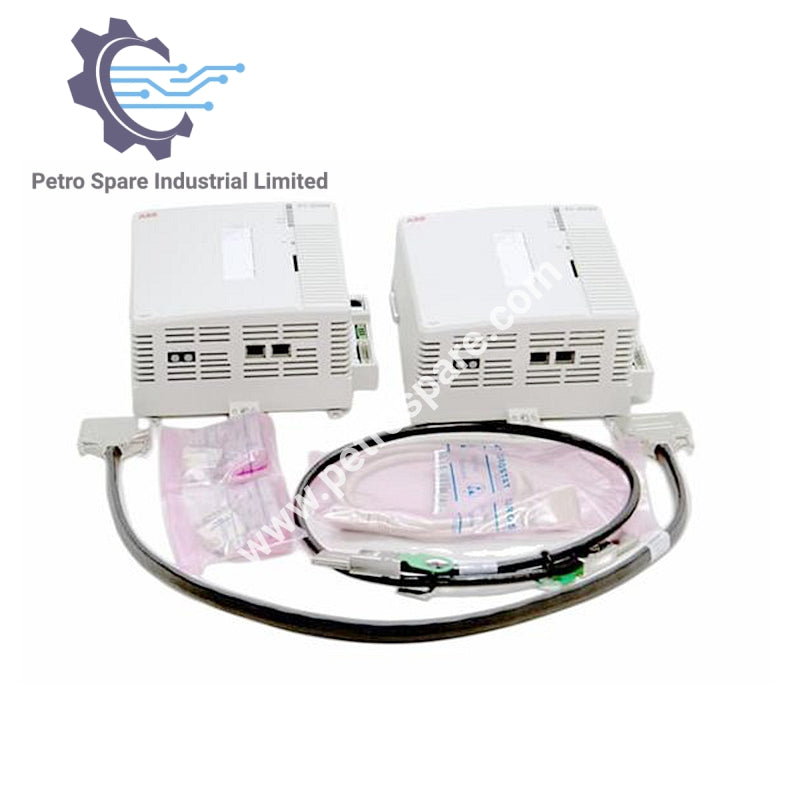

PM891K02

Общая информация

• Номер статьи: 3BSE053242R1 (PM891K02)
• Резервирование : Да
• Высокая честность : Нет
• Тактовая частота: 450 МГц
• Производительность: 0.043 мс для 1000 булевых операций
• Память: 256 МБ
• ОПЕРАТИВНАЯ ПАМЯТЬ для приложения: 208.985 МБ
• Флэш-память для хранения: Да

Подробные данные

• Тип процессора: MPC8270
• Время переключения в резервной конфигурации: максимум 10 мс.
• Количество заявок на контроллер: 32
• Количество программ на приложение: 64
• Количество диаграмм на приложение: 128
• Количество задач на контроллер: 32
• Количество различных времен цикла: 32
• Время цикла каждой прикладной программы: до 1 мс.
• Flash PROM для хранения прошивки: 16 МБ

Источник питания

• Источник питания: 24 В постоянного тока (19,2–30 В постоянного тока)
• Потребление энергии (+24 В Тип/Макс): 660/750 мА
• Рассеяние мощности: 15.8 Вт (макс. 18 Вт)
• Ввод состояния резервного источника питания: Да
• Встроенная резервная батарея: Нет

Синхронизация и обработка событий

• Синхронизация часов: 1 мс между контроллерами AC800M по протоколу CNCP.
• Очередь событий на OPC-клиент: до 3000 событий.
• Скорость передачи AC 800M на OPC-сервер: 36–86 событий/сек, 113–143 сообщений данных/сек

Ввод-вывод и связь

• Коммуникационные модули на шине CEX: 12
• Ток питания на шине CEX: макс. 2,4 А.
• I/O кластеры на Modulebus с нерезервным ЦП: 0 электрических + 7 оптических
• I/O кластеры на Modulebus с резервным ЦП: 0 электрических + 7 оптических
• Емкость ввода-вывода на Modulebus: максимум 84 модуля.
• Скорость сканирования Modbus: 0–100 мс (фактическое время зависит от количества модулей ввода-вывода)
• Ток питания на электрическом модульном шине: 24 В: Макс 1.0 А; 5 В: Макс 1.5 А
• Каналы Ethernet: 2
• Интернет-интерфейс: 10/100 Мбит/с.
• Сетевой протокол управления: MMS (производственная служба сообщений) и IAC (связь между приложениями)
• Рекомендуемая магистральная сеть управления: коммутируемый Ethernet со скоростью 100 Мбит/с.
• Стабильность реального времени: 50 ppm (примерно 0.5 ч/год)

Интерфейсы RS-232C

• Интерфейс RS-232C (COM4): 9 600 бод, разъем RJ-45 (женский, 8-контактный), опторазвязанный, без поддержки RTS-CTS
• Интерфейс RS-232C для сервисного инструмента: 1 (COM 4)

Размеры и вес

• Ширина: 174 мм (6,85 дюйма).
• Высота: 186 мм (7,32 дюйма).
• Глубина: 94 мм (3,70 дюйма).
• Вес (включая основание): 1600 г (3.5 фунта) / 4000 г (8.8 фунта)

---
