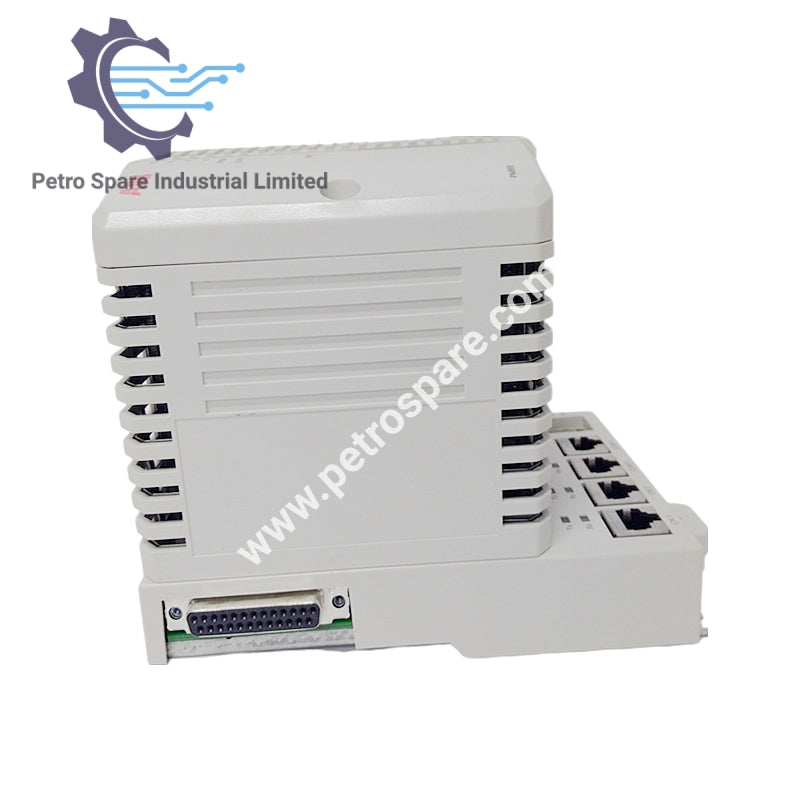

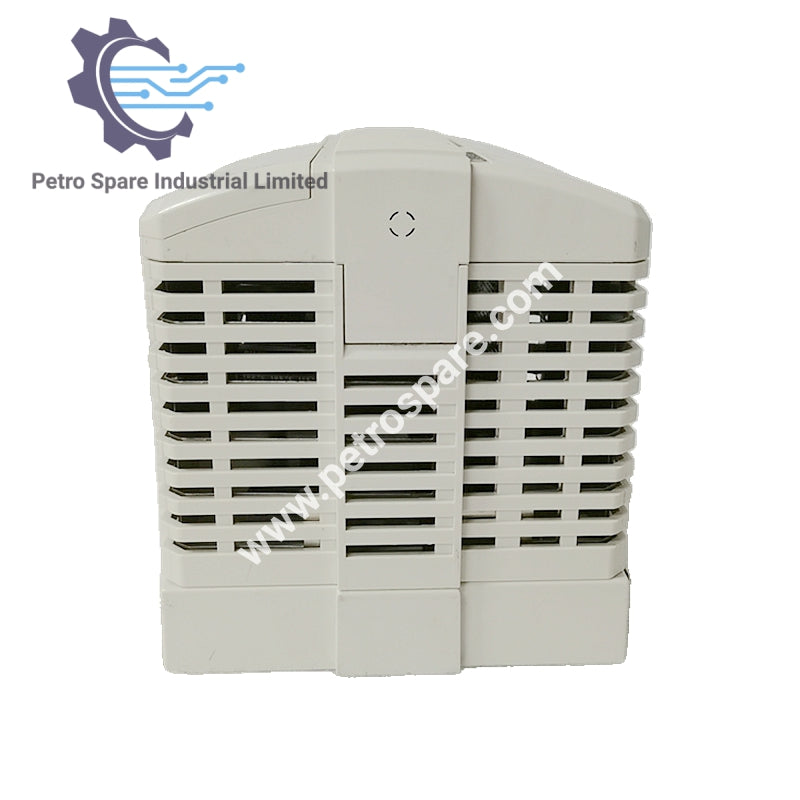

PM863K02

Общая информация

• Номер статьи: 3BSE088382R1 (ПМ863К02)
• Резервирование : Да
• Высокая честность : Да
• Тактовая частота: 96 МГц
• Производительность: 0.17 мс для 1000 булевых операций
• Память : 32 МБ
• ОПЕРАТИВНАЯ ПАМЯТЬ для приложения: 22.184 МБ
• Флеш-память для хранения: Нет

Подробные данные

• Тип процессора : MPC866
• Время переключения в резервной конфигурации: максимум 10 мс.
• Количество заявок на контроллер: 32
• Количество программ на приложение: 64
• Количество диаграмм на приложение: 128
• Количество задач на контроллер: 32
• Количество различных времен цикла: 32
• Время цикла на программу приложения: 10 мс
• Флеш ПЗУ для хранения прошивки: 18 МБ

Источник питания

• Источник питания: 24 В постоянного тока (19,2–30 В постоянного тока)
• Потребление энергии (+24 В Тип/Макс): 210/360 мА
• Рассеяние мощности: 5.1 Вт (макс. 8.6 Вт)
• Ввод состояния резервного источника питания: Да
• Встроенная резервная батарея: литиевая, 3,6 В.

Синхронизация и обработка событий

• Синхронизация часов: 1 мс между контроллерами AC800M по протоколу CNCP.
• Очередь событий на OPC-клиент: до 3000 событий.
• Скорость передачи AC 800M на OPC-сервер: 36–86 событий/сек, 113–143 сообщений данных/сек

Ввод-вывод и связь

• Коммуникационные модули на шине CEX: 12
• Ток питания на шине CEX: макс. 2,4 А.
• Кластеры ввода/вывода на Modulebus с нерезервным ЦП: 1 электрический + 7 оптических
• I/O кластеры на Modulebus с резервным ЦП: 0 электрических + 7 оптических
• Вместимость I/O на Modulebus: Макс 96 (один PM863) или 84 (резервный PM863) I/O модуля
• Скорость сканирования Modbus: 0–100 мс (фактическое время зависит от количества модулей ввода-вывода)
• Ток питания на электрическом модульном шине: 24 В: Макс 1.0 А; 5 В: Макс 1.5 А
• Каналы Ethernet: 2
• Ethernet интерфейс: Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, женский (8-контактный)
• Сетевой протокол управления: MMS (производственная служба сообщений) и IAC (связь между приложениями)
• Рекомендуемая магистральная сеть управления: коммутируемый Ethernet со скоростью 100 Мбит/с.
• Стабильность часов реального времени: 100 стр/мин (приблизительно 1 час в год)

Интерфейсы RS-232C

• Интерфейс RS-232C: 2 (один общий, 1 для сервисного инструмента)

Размеры и вес

• Ширина: 119 мм (4,7 дюйма).
• Высота: 186 мм (7,3 дюйма).
• Глубина: 135 мм (5,3 дюйма).
• Вес (включая основание): 2700 г (5.95 фунтов)

---
