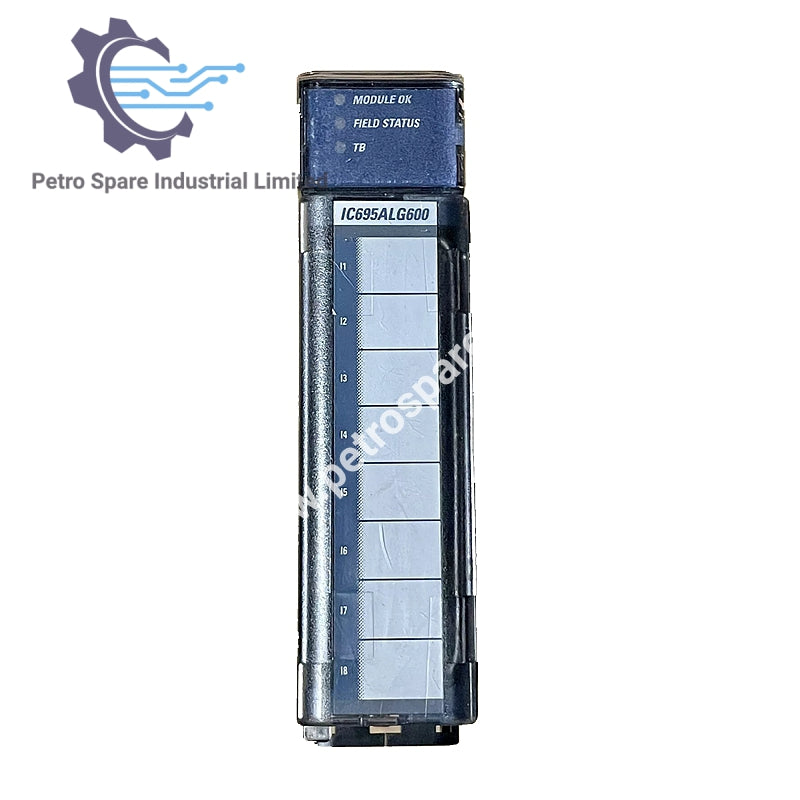

IC695ALG600

Обзор

IC695ALG600 является универсальным модулем аналогового ввода для PACSystem RX3i, поддерживающим несколько типов входных сигналов, включая ток, напряжение, термопару, RTD и сопротивление.

Технические характеристики

• Каналы: 8 универсальных, 2 компенсации холодного соединения (CJC)
• Типы ввода:
  • Текущий: 0-20 мА, 4-20 мА, ±20 мА
  • Напряжение: ±50 мВ, ±150 мВ, 0-10 В, 1-5 В, ±5 В, ±10 В
  • Сопротивление: 0 до 250 / 500 / 1000 / 2000 / 3000 / 4000 Ом
  • RTD: PT 385 / 3916, N 618 / 672, NiFe 518, CU 426
  • Термопара: B, C, E, J, K, N, R, S, T
• Разрешение: 11-16 бит
• Настраиваемый входной фильтр: 8 Гц до 1000 Гц
• Конверсия модуля: Сигма-дельта
• Рассеиваемая мощность: макс. 5,4 Вт.

Условия эксплуатации

• Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)
• Температура хранения: от -40 до 85°C (от -40 до 185°F)
• Влажность: 5 до 95%, без конденсации

Мощность и индикаторы

• Внутреннее питание: 3.3В: 350 мА; 5В: 400 мА

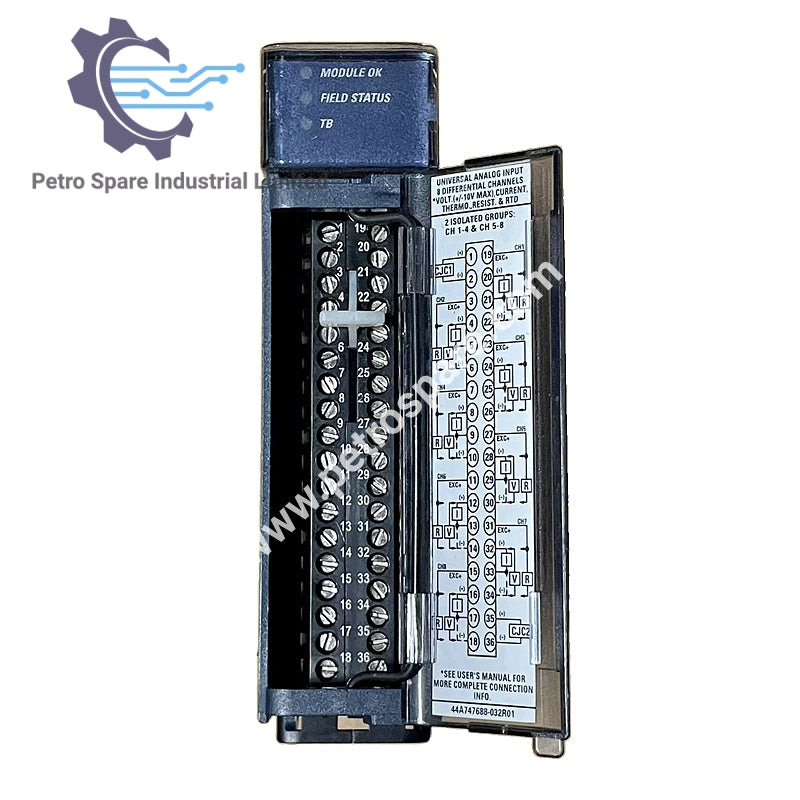

• Светодиодные индикаторы: OK, Клеммная колодка

---
