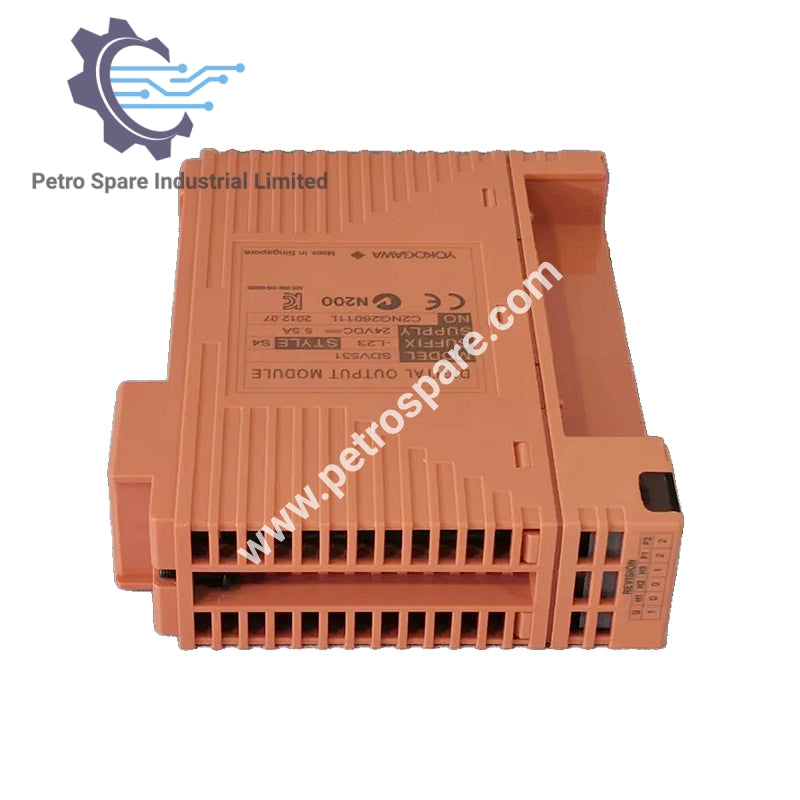

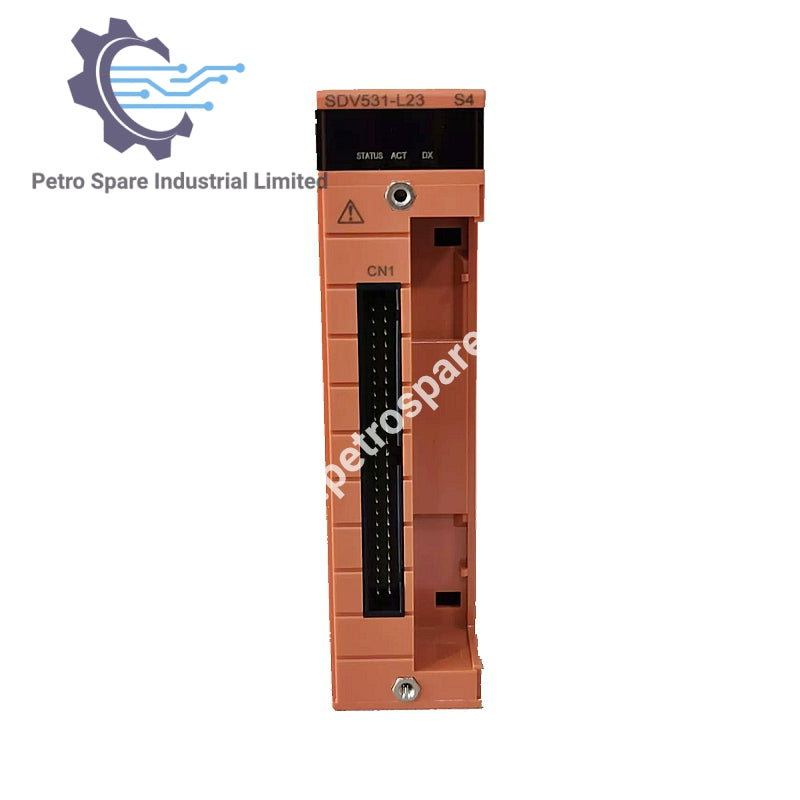

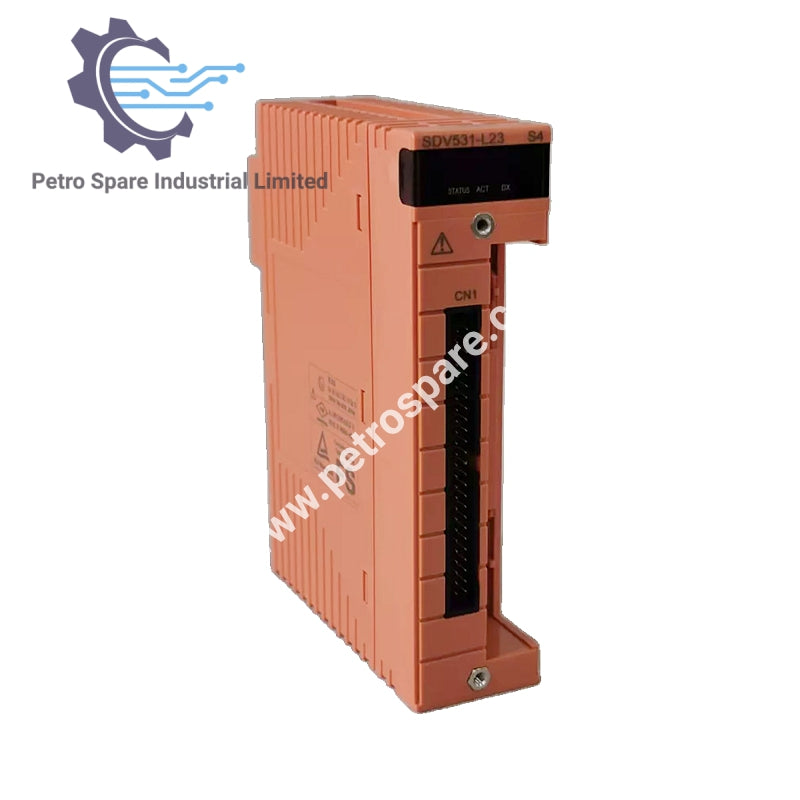

SDV531-L23

Обзор

• Продукт не.: СДВ531-Л23

• Тип: Модуль цифрового вывода

• Модель: SDV531 = Цифровой выходной модуль (8-канальный, 24 В DC, изоляция модуля)

Варианты моделей

• Суффикс-коды:

• -L: Тип для дальнего расстояния

• -S: Стандартный тип

• 5: Для клеммной колодки с прижимными зажимами или кабеля MIL без взрывозащиты.

• 6: С интерфейсным адаптером сигнального кабеля и без взрывозащиты

• Е: Для клеммной колодки с зажимом или MIL-кабеля с защитой от взрывов

• F: С адаптером интерфейса сигнального кабеля и защитой от взрывов

• 3: Со стандартом ISA G3 и температурным диапазоном от -20 до 70 °C.

• C: С стандартом ISA G3 и установкой высокой плотности (-20 до 70 ºC)

Электрические характеристики

• Выходное напряжение: 24 В постоянного тока

• Падение выходного напряжения: 1 В максимум

• Максимальный ток утечки при выключенном состоянии выхода: 1.6 мА

• Формат вывода: Текущий источник

• Максимальный ток нагрузки: 0.6 A/выходная линия (всего 4.8 A в выходных линиях)

• Минимальный ток нагрузки: 35 мА

• Диапазон сопротивления нагрузки: 40 до 685 Ω

Требования к источнику питания

• Рейтинг внешнего источника питания: 24 В постоянного тока, минимум 5 А

• Внешний источник питания: 24 В DC +20 % / -10 %

• Текущая мощность: 5 А

Физические характеристики

• Вес: Прибл. 0,36 кг

---
