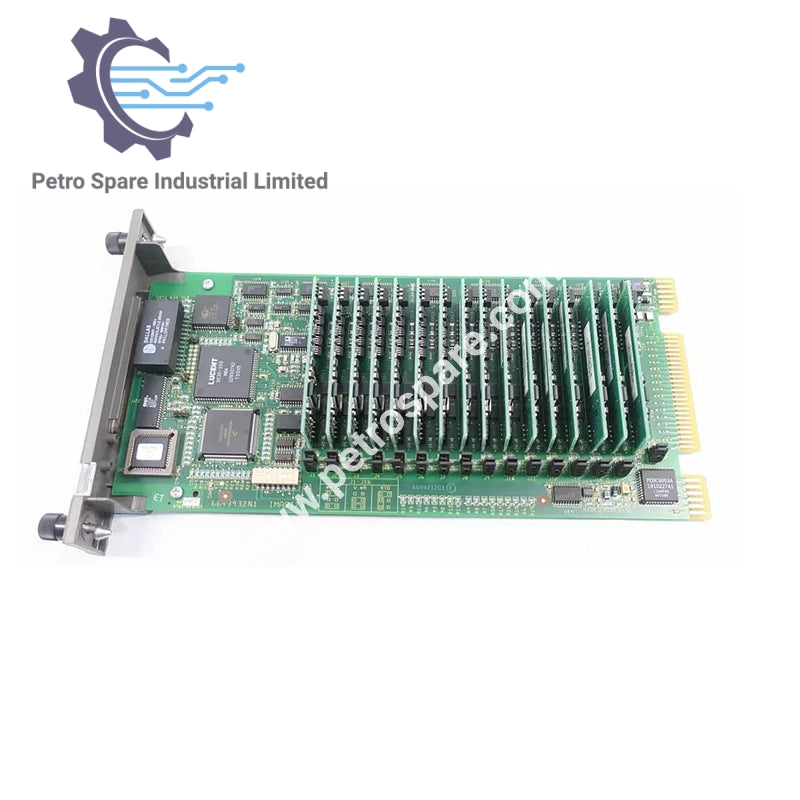

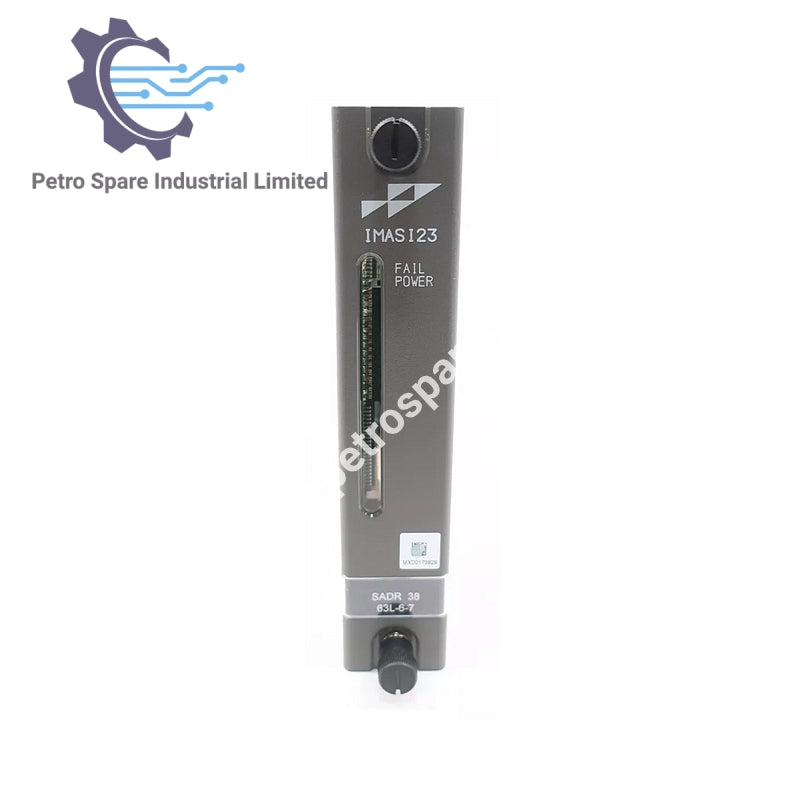

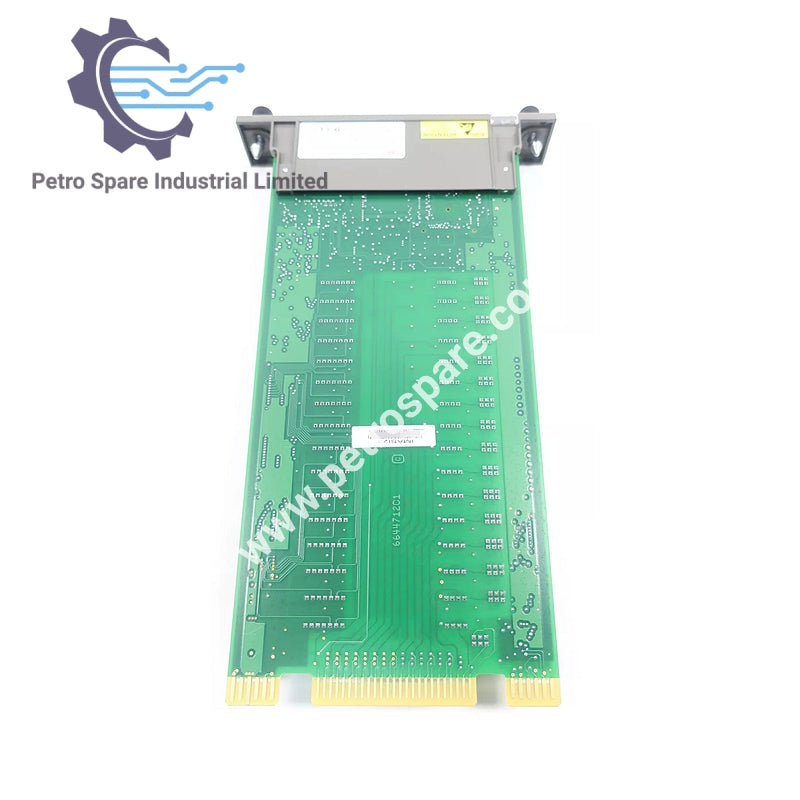

IMASI23

Обзор

• Номер модели: ИМАСИ23
• Приложение: Аналоговый входной модуль для ABB Symphony

Энергия и подключение

• Рабочее напряжение: 5 В постоянного тока при 500 мА (типично), максимум 750 мА
• Категория перенапряжения:
  • I для цепей выше 150 В
  • II для цепей ниже 150 В

Входные каналы

• Всего каналов: 16 независимо настроенных каналов
• Поддерживаемые типы: Термопары, 3-жильные RTD, Милливольты, Высокий уровень и Ток
• Диапазоны входных данных :
  • Термопары: тип B, E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U
  • РТД: 100 Ω платина (Стандарт лаборатории США, Стандарт промышленности США, Европейский стандарт)
  • Милливольт: -100 мВ до +100 мВ
  • Напряжение: 1 до 5 В постоянного тока, 0 до 5 В постоянного тока, 0 до 10 В постоянного тока, -10 В постоянного тока до +10 В постоянного тока
  • Ток: от 4 до 20 мА

Производительность

• Входное сопротивление :
  • Текущий: минимум 10 МΩ
  • Напряжение: минимум 100 кОм
• Разрешение: 24 бита.
• Скорость преобразования: 180 мс для всех 16 каналов, каждый канал имеет отдельный A/D преобразователь

Точность и Калибровка

• Точность (% от полного диапазона):
  • Текущий: 0,02%
  • Высокое напряжение: 0,04%
  • Низковольтное напряжение: 0,03%
  • Сопротивление: 0,05%
  • Температурный эффект: ± 0,003% от полного диапазона на градус Цельсия
• Эффект сопротивления проводов:
  • Напряжение (некорректированное): 1 мкВ ошибки на Ом
  • Напряжение (компенсированное): 0,1 мкВ ошибки на Ом
  • Сопротивление (некомпенсированное): 0,020 Ω ошибки на Ω
  • Сопротивление (компенсированное): 0,008 Ω ошибки на Ω
• Время настройки входа: 1,5 секунды в пределах 1% после полного изменения масштаба

---
