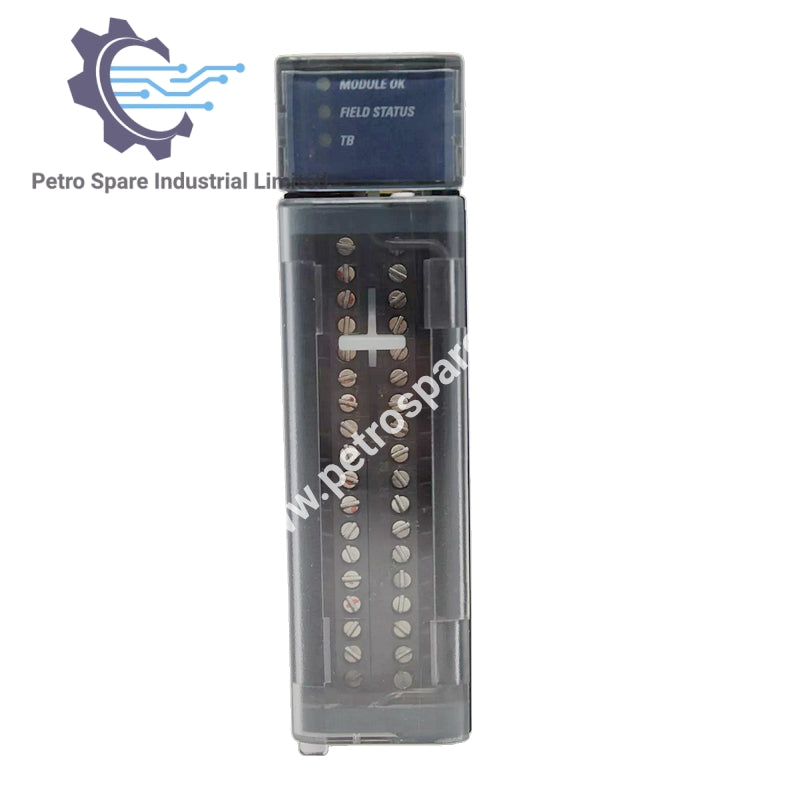

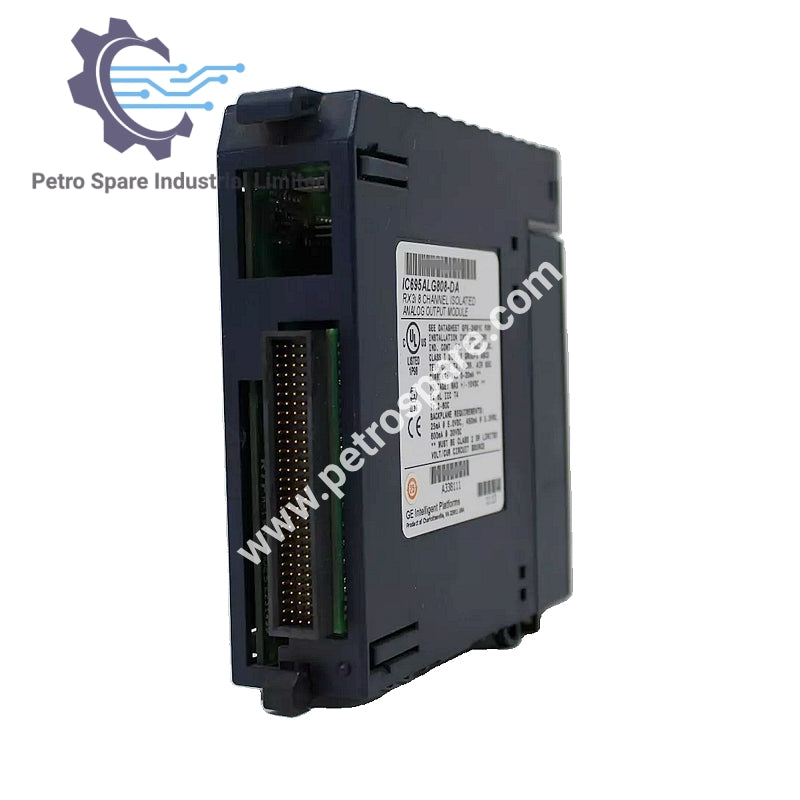

IC695ALG808

Обзор

• Модель: IC695ALG808
• Тип: Изолированный аналоговый выходной модуль
• Каналы: 8 выходных каналов
• Разрешение: 14 бит для ±10В; 15 бит для других сигналов

Совместимость сигналов

• Текущие результаты:
  • 0–20 мА, 4–20 мА
• Выходы напряжения:
  • ±10 В постоянного тока, 0-10 В постоянного тока

Мощность и производительность

• Требования к питанию спинального устройства:
  • 80 мА при 3,3 В
• Внешний источник питания:
  • 19.2В до 30В (24В номинальное)
• Текущий розыгрыш:
  • 360 мА при 3.3В, 17 мА при 5В
• Рассеиваемая мощность :
  • 7,25 Вт макс.

Экологические и эксплуатационные условия

• Время установления выходного сигнала:
  • 2 мс (от 0 до 95%)
• Частота обновления:
  • 8 мс на канал
• Напряжение изоляции :
  • 2550 ВDC на 1 секунду
• Точность :
  • ±0,15% при 25°C, ±0,25% при 60°C

Дополнительные возможности

• Формат данных :
  • С плавающей запятой IEEE 32-бит, 16-битное целое число
• Максимальная выходная нагрузка:
  • 1350 Ом

---
