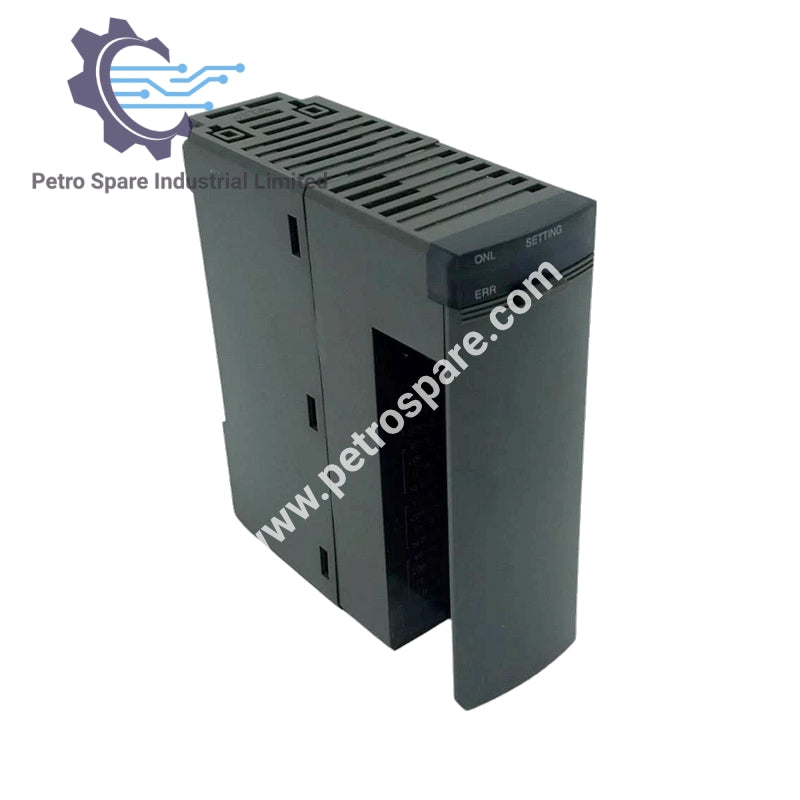

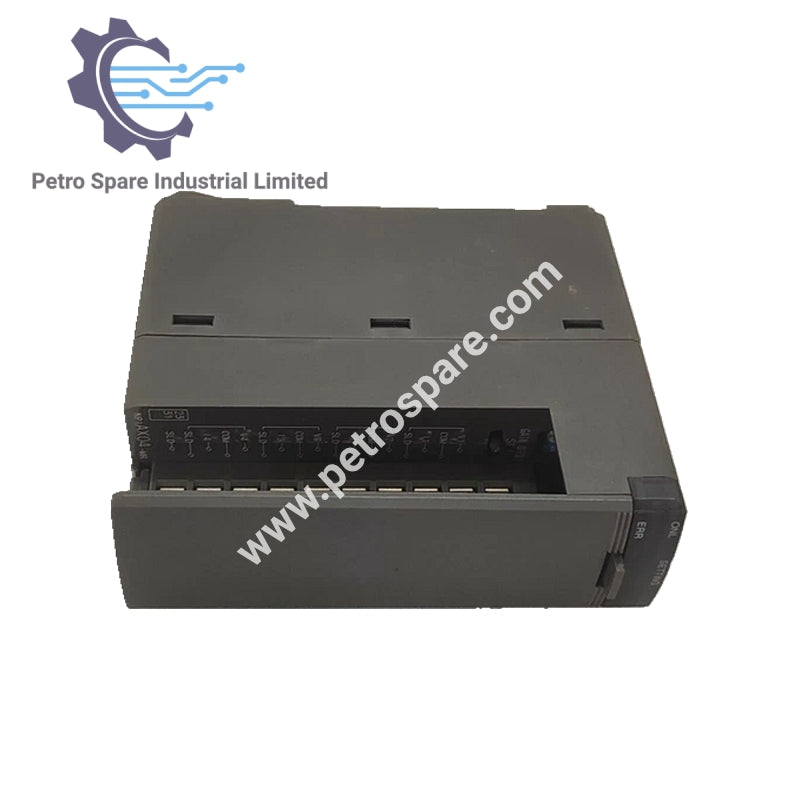

NP1AX04-MR

Обзор

NP1AX04-MR является стандартным модулем аналогового входа, предлагающим 4 канала с 10-битным разрешением, предназначенным для точных измерений и управления.

---

Основные характеристики

• Количество входных каналов: 4

• Входное сопротивление:

• Входное напряжение: 2МОм

• Входной ток: 250 Ом

• Входной допуск:

• Входное напряжение: ±15В (одна минута)

• Текущий вход: ±30мА (одна минута)

• Разрешение: 10 бит

• Точность:

• ±0,5% или ниже (при 25°C)

• ±1.0% или ниже (при 0°C до 55°C)

• Формат цифрового вывода: тип INT (целое число)

• Время выборки: 4 мс/4 канала

• Время фильтрации входных данных: 47 мкс (аппаратное обеспечение)

• Время задержки ввода: 4 мс + время такта (цикл выборки) + время такта

---

Проводка и соединения

• Проводные соединения:

• Отсоединяемый винтовой клеммный блок (M3), 20 полюсов

• Применимый размер провода: AWG #22 до #18

• Обработка неиспользуемых клемм: Короткозамкнуты (между V, I и COM)

---
