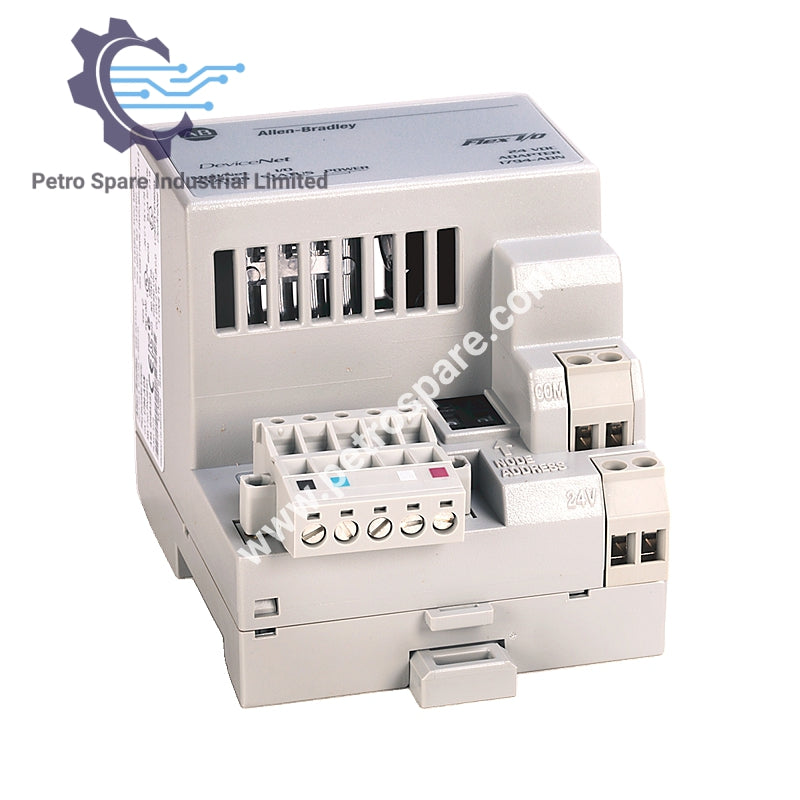

1794-ADNK

Обзор

1794-ADNK является адаптером модуля DeviceNet Allen-Bradley для Flex I/O систем, поддерживающим до 8 модулей с универсальными возможностями связи и управления питанием.

Мощность и напряжение

• Напряжение источника питания: 19.2–31.2В DC

• Требования к питанию DeviceNet: 24 В постоянного тока (±4%) при 90 мА

• Выходное напряжение Flexbus: 5V DC, 640 мА

• Максимальный ток: 400 мА, 300 мА при 24В DC

Коммуникация

• Ставки связи: 125 КБ, 250 КБ, 500 КБ

• Показатели:

• Питание: Вкл/Выкл

• Статус модуля/сети: Красный/Зеленый

• Статус I/O: Красный/Зеленый

Производительность

• Изоляционное напряжение: 50В постоянного тока, испытано на 1930В DC в течение 60 с

• Рассеяние мощности: Макс 7.6W @ 19.2V DC

• Тепловое рассеяние: Макс 26 BTU/ч при 19.2V DC

Размеры и вес

• Размеры (В x Ш x Г): 87 x 68 x 69 мм (3.4 x 2.7 x 2.7 дюйма)

• Вес: 195.5 г (6.9 унций)

---
