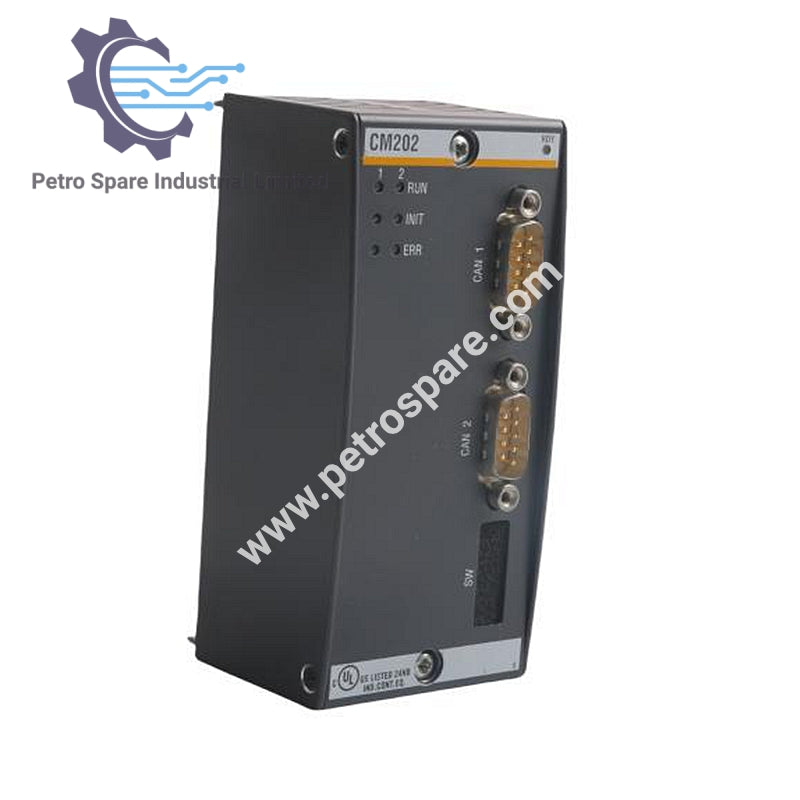

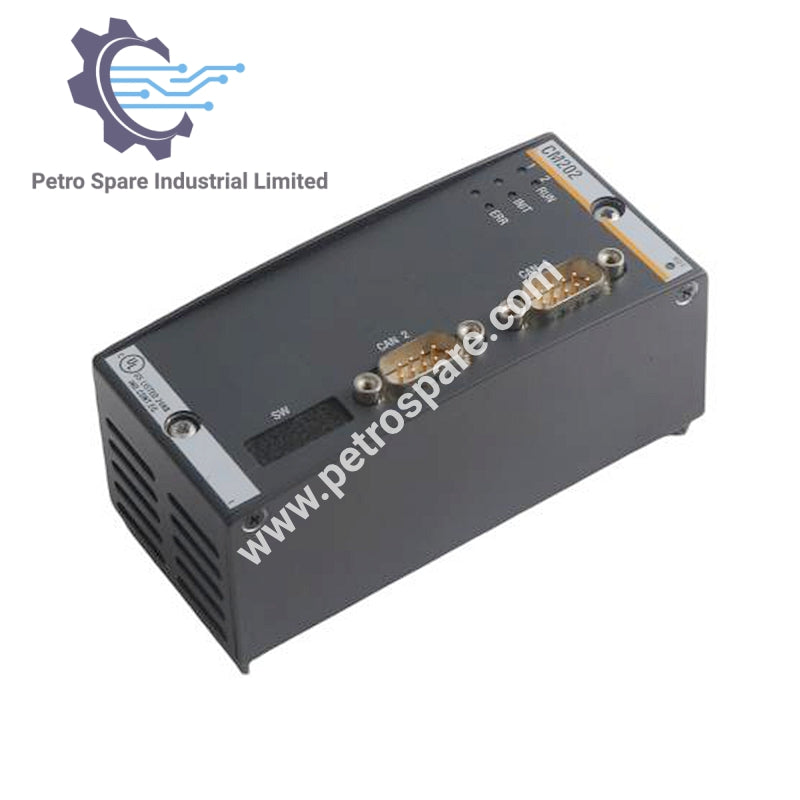

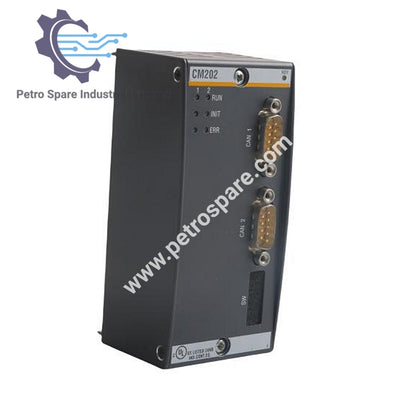

CM202

Обзор

• Модель: СМ202
• Производитель: Bachmann
• Тип продукта: Модуль CAN-Master

Системная интеграция

• Макс. количество на контроллер M1: 4
• Количество CAN-шин: 2 на модуль, 8 на контроллер M1
• Макс. количество адресов: 127 на сеть
• Протокол: CANopen, SAE J1939, NMEA 2000
• Текущий расход: 320 мА / 5 ВDC

CAN-интерфейс

• Скорость передачи данных: 10 к до 1 Мbaud
• Длина автобуса: макс. 5000 м
• Соединение: 2x 9-контактные разъемы D-Sub (женские)
• Назначение выводов: В соответствии с CiA DS 102 / 4
• Уровень сигнала: В соответствии с CiA DS 102 / 4
• Гальваническая изоляция от системы: 500 В

Диагностика

• Системные переменные: Нагрузка шины, пиковая нагрузка (%), счетчики кадров, счетчики ошибок, регистры состояния контроллера
• Логирование Telegram: Встроенный анализатор протоколов, работа через консоль устройства, экспорт логов в файл; настроен старт логирования с момента включения питания.

Разрешения / Сертификаты

• Общие: CE, cULus, CCC.
• Морской: DNV, LR, ABS, BV

---
