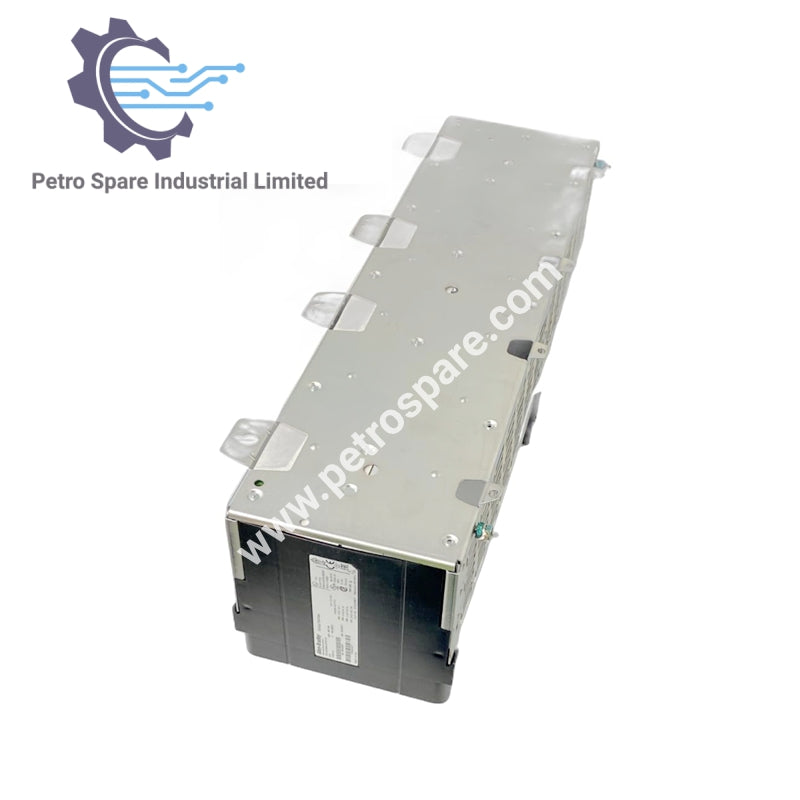

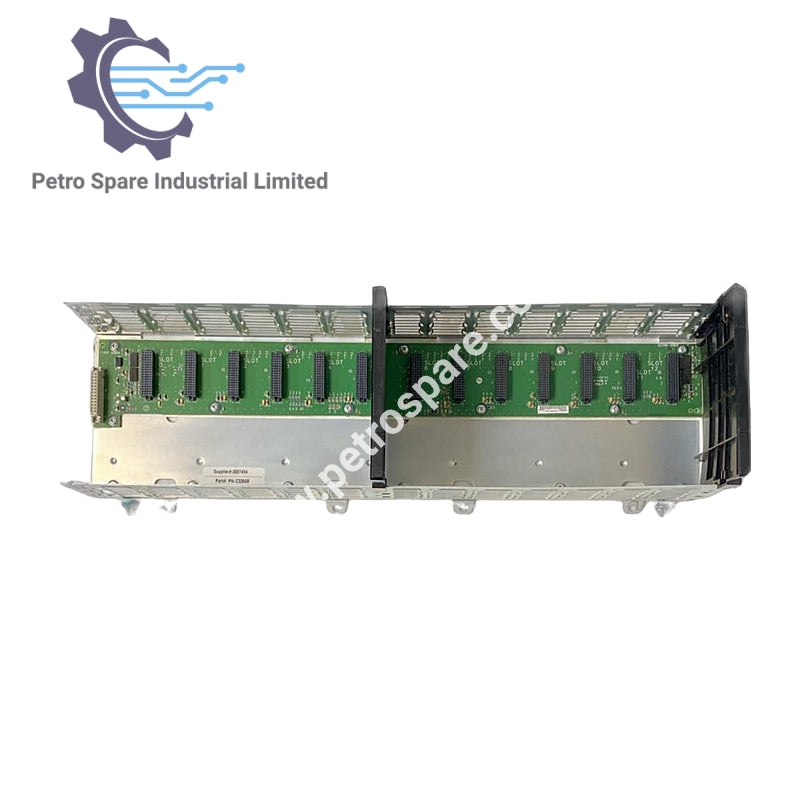

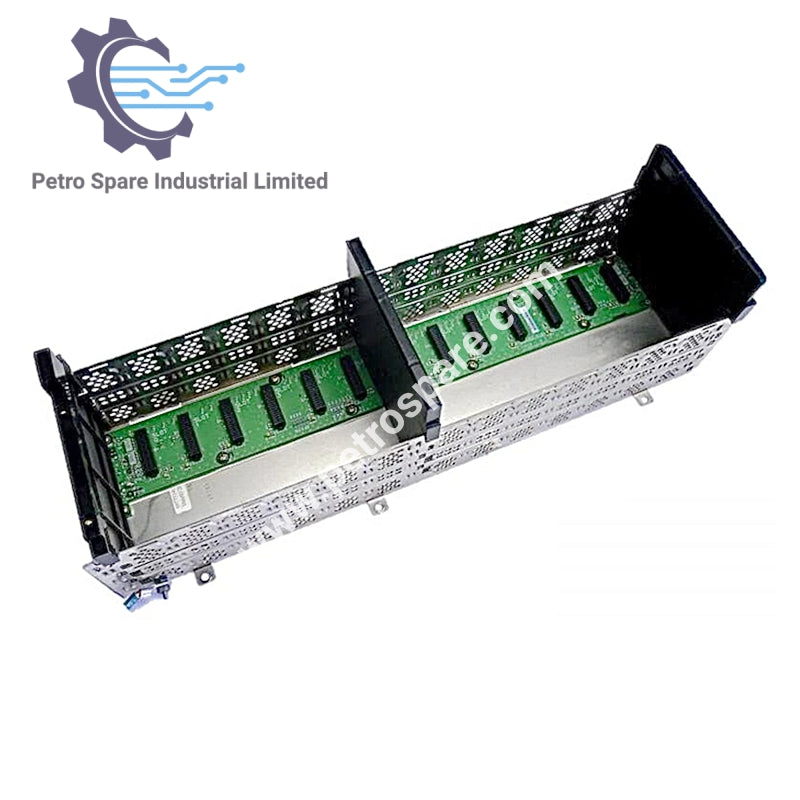

1756-A13

Обзор

• Модель: 1756-А13

• Бренд: Allen-Bradley

• Серия: ControlLogix

• Тип модуля: Шасси

• Слоты: 13

Электрические спецификации

• Ток на задней панели (1.2VDC): 1.5 A

• Ток на задней панели (3.3VDC): 4 A / 4 A

• Ток на задней панели (5.1VDC): 15 A / 6 A

• Ток задней панели (24VDC): 2.8 A / 2.8 A

• Максимальная мощность рассеяния: 5.4 Вт

Условия эксплуатации

• Рабочая температура (Серия B): 0°C до +60°C (32°F до 140°F)

• Рабочая температура (Серия C): -25°C до +60°C (-13°F до 140°F)

• Температура хранения: -40°C до +85°C (-40°F до +185°F)

• Относительная влажность: 5 до 95% (без конденсации)

Физические данные

• Размеры: 24 x 30 x 8 дюймов (61 x 76,2 x 20,3 см)

• Вес: 4.2 фунта (1.9 кг)

• Приложение: Открыто

• Монтаж: Настенный монтаж

• Ориентация: Горизонтальная

• Количество монтажных вкладок: 8

Спецификации проводки

• Функциональный заземляющий провод: 8,3 мм² (8 AWG) сплошной или многожильный медный провод, рассчитанный на 90°C (194°F) или выше

• Защитное заземление: 2.1 мм² (14 AWG) сплошной или многожильный медный провод, рассчитанный на 90°C (194°F) или выше

---
