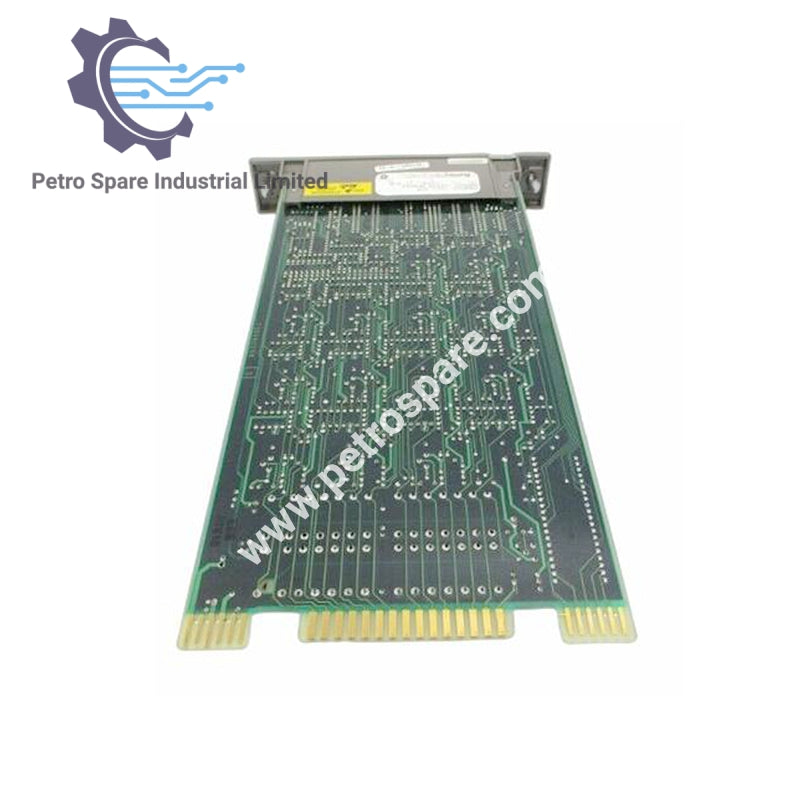

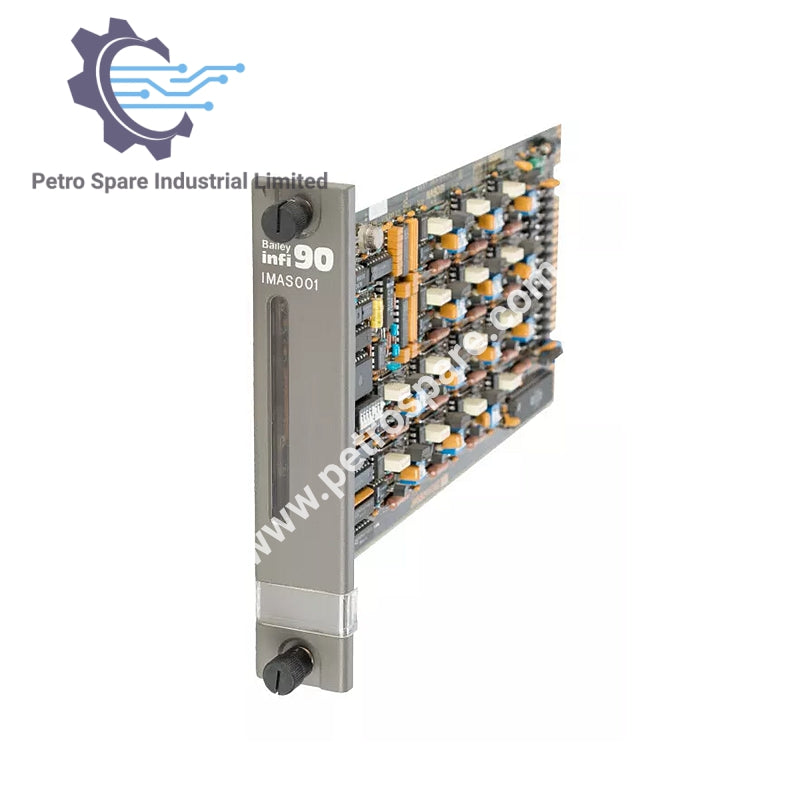

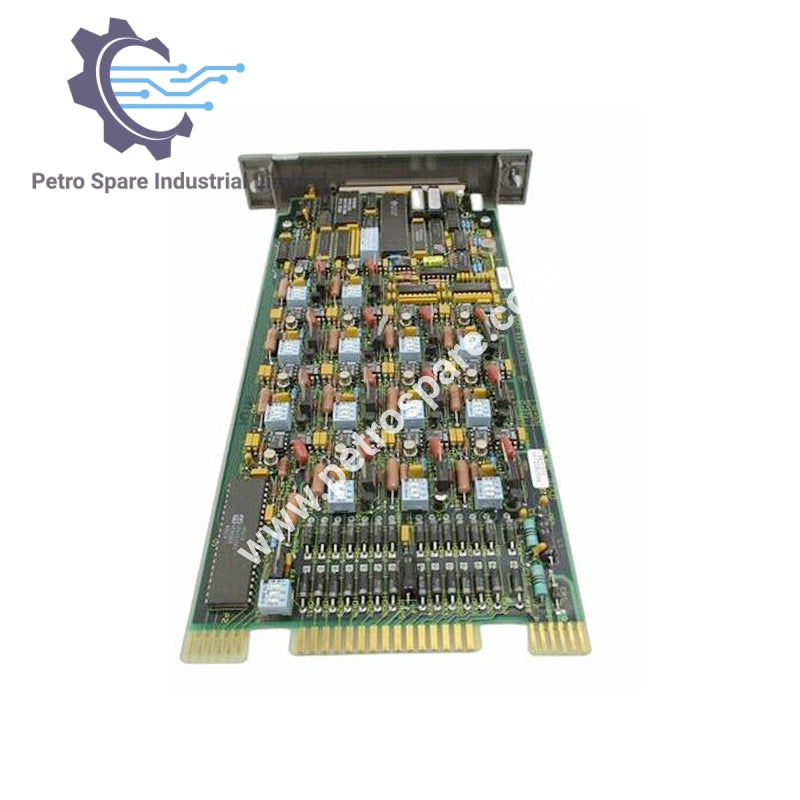

IMASO01

Обзор

 IMASO01 является аналоговым модулем выходов-слейв, разработанным для системы Bailey Infi 90, обеспечивающим точное управление аналоговыми выходами с высокой разрешающей способностью и защитными функциями.

Требования к питанию

• Напряжение:

• +5 В постоянного тока ±5%

• +15 В постоянного тока ±5%

• -15 В постоянного тока ±5%

• +24 В DC ±10% (от блока терминалов/терминального модуля)

• Текущие расходы:

• +5 В постоянного тока: 480 мА

• +15 В постоянного тока: 200 мА

• -15 В постоянного тока: 195 мА

• +24 В постоянного тока: 310 мА

• Рассеиваемая мощность:

• 3,75 Вт при +5 В постоянного тока

• 5.25 ватт @ +15 В постоянного тока

• 3.75 ватт @ -15 ВDC

Технические характеристики

• Разрешение D/A: 10 бит для аналоговых выходов

• Точность выходных данных:

• ≤0,15% (режим напряжения)

• ≤0,25% (текущий режим)

• Выходная нагрузка:

• 750 ом максимум (режим тока)

• 22 килоом минимум (режим напряжения)

Функции защиты

• Ограничение тока: 50 мА (номинальный) предел выходного тока

• Защита от короткого замыкания: 50 мА номинальный

• Защита от перенапряжений: Соответствует испытанию на стойкость к перенапряжениям IEEE-472-1974

Монтаж

• Совместимость слотов: Занимает один слот в стандартном модульном креплении INFI 90

Экологические условия

• Температура окружающей среды: 0°C до 70°C (32°F до 158°F)

• Относительная влажность:

• 0% до 95% при температуре до 55°C (131°F) (без конденсации)

• 0% до 45% при 70°C (158°F) (без конденсации)

• Высота: Уровень моря до 3 км (1,86 мили)

• Качество воздуха: Некоррозийный

---
