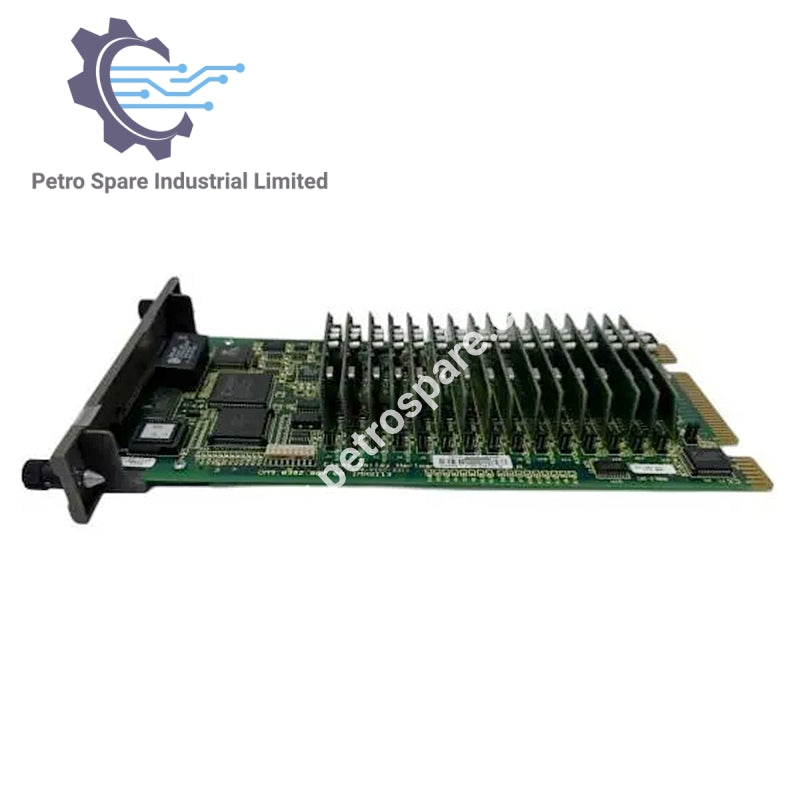

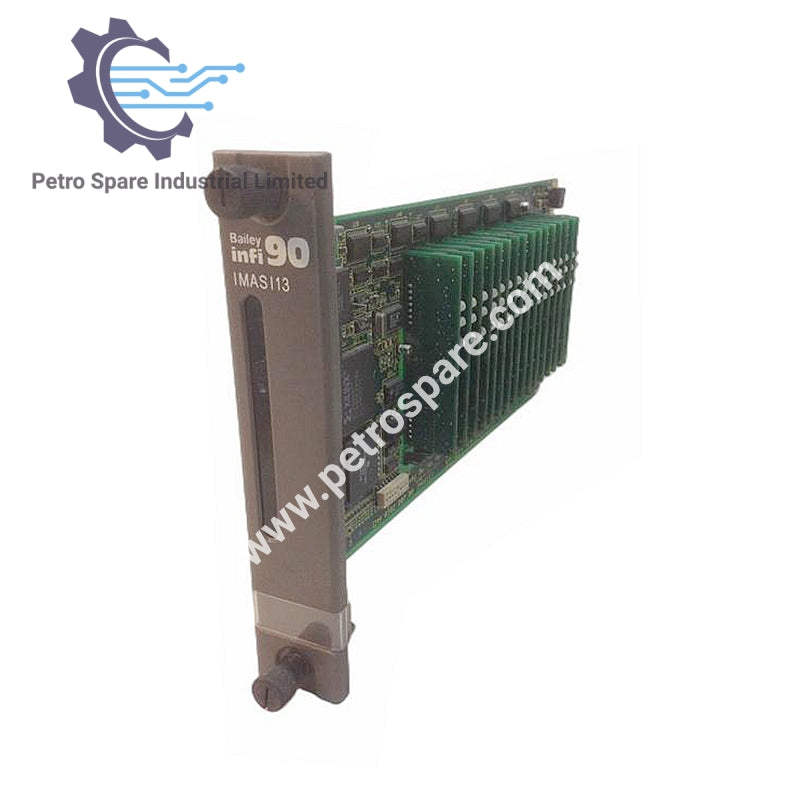

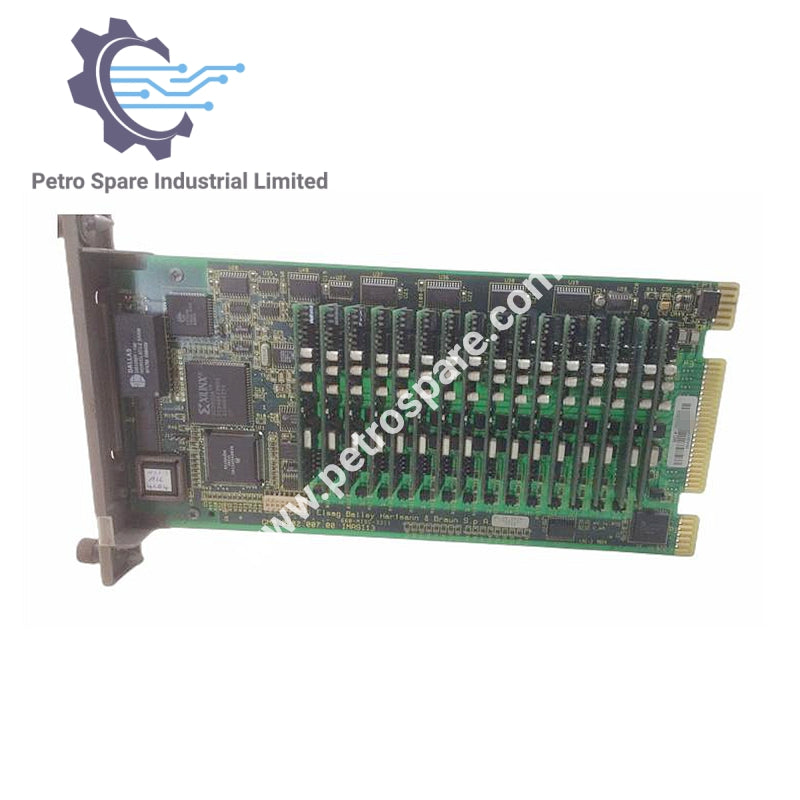

IMASI13

Обзор

IMASI13 — это аналоговый входной модуль от ABB Bailey Net 90 / Infi 90.

Требования к питанию

• Рабочее напряжение: 5 В постоянного тока при 500 мА типично, максимум 750 мА

• Категория перенапряжения (IEC 61010-1):

  • Я для цепи выше 150В

  • II для цепи ниже 150В

Аналоговые входные каналы

• Каналы: 16 независимо настроенных каналов

• Типы:

  • Термопары: тип E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U; китайский тип E и китайский тип S

  • 3-проводной ПТК: 100 Ω платина (стандарт лаборатории США, стандарт промышленности США, европейский стандарт), 120 Ω никель, 10 Ω медь, китайская 53 Ω медь

  • Милливольт: -100 мВ до +100 мВ, 0 до 100 мВ

  • Высокий уровень: 1 до 5 В постоянного тока, 0 до 5 В постоянного тока, 0 до 10 В постоянного тока, -10 В постоянного тока до +10 В постоянного тока или диапазон, указанный пользователем, в пределах -10 В постоянного тока и +10 В постоянного тока.

  • Текущий: 4 до 20 мА, система или внешнее питание

Входное сопротивление

• Текущий: 10 МΩ минимум (мВ, ТС)

• Напряжение: 100 кΩ минимум (В, мА)

Разрешение А-в-D

• Конверсия: 24 бита

• Скорость: 180 мс для всех 16 каналов; каждый канал имеет отдельный A/D преобразователь

---
