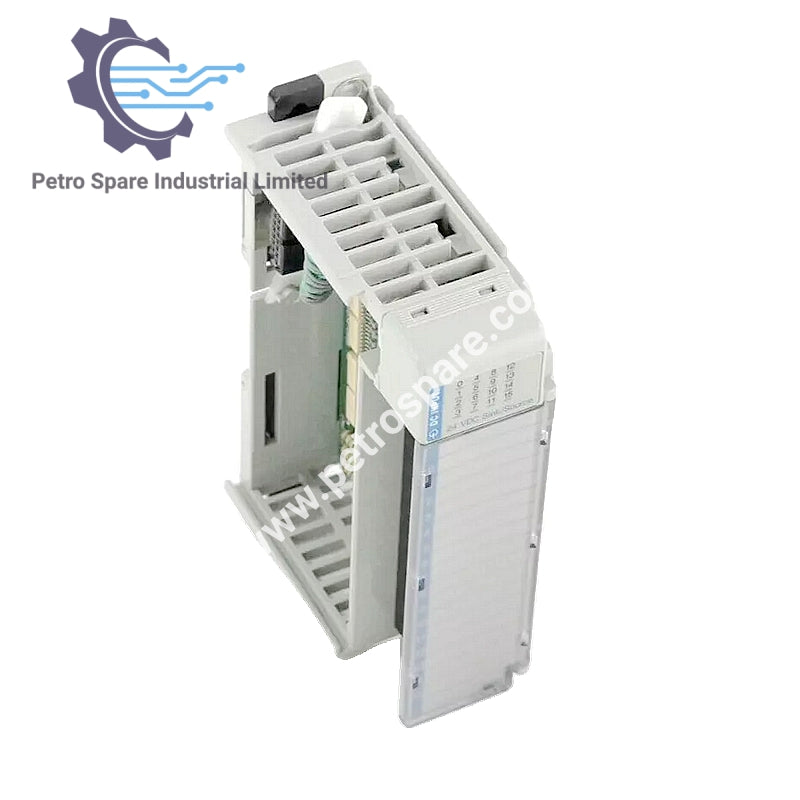

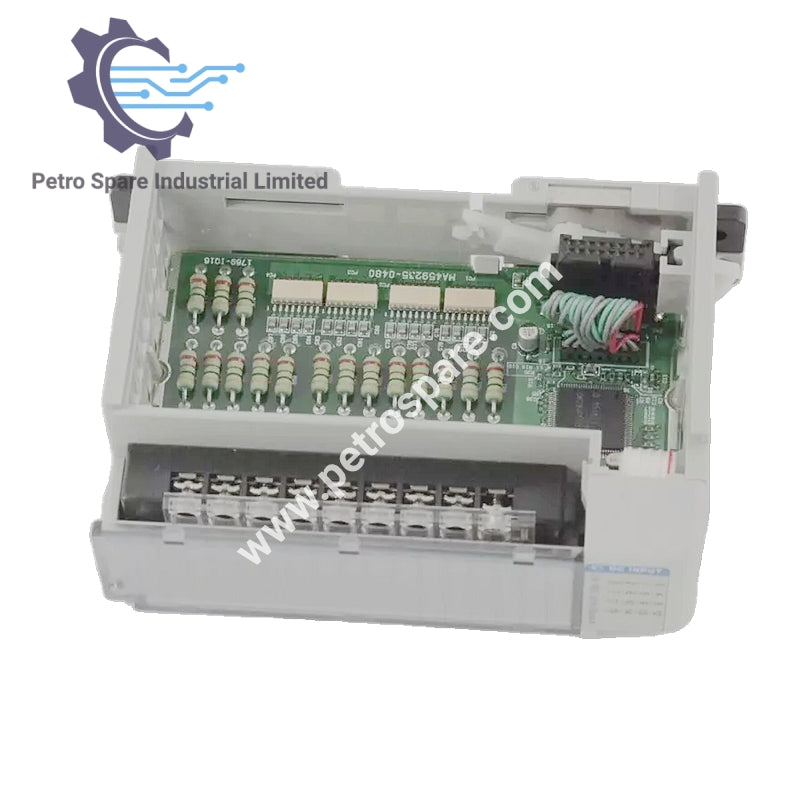

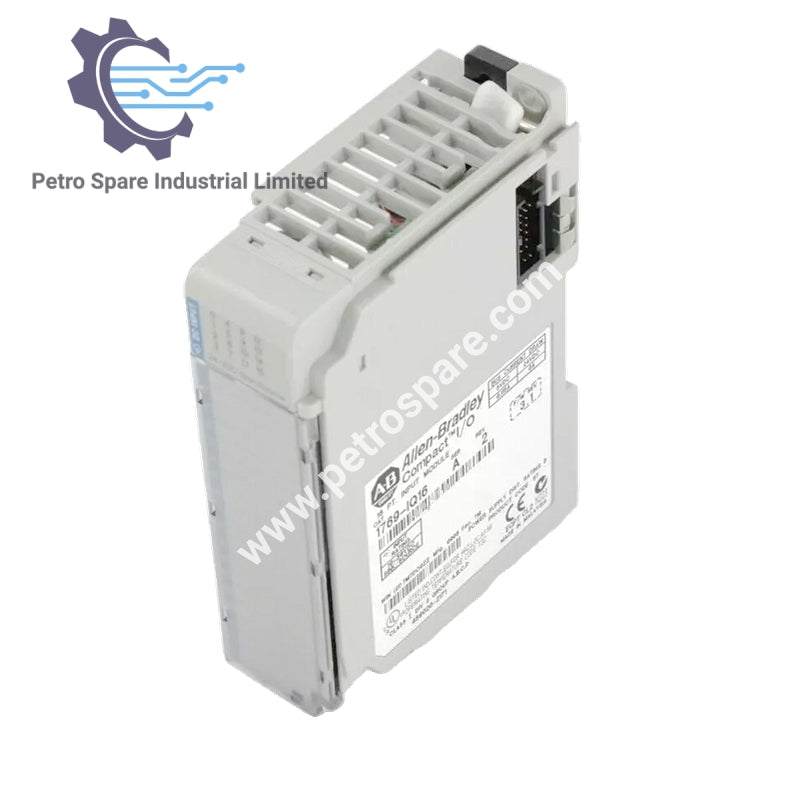

1769-IQ16

Обзор

• Модель: 1769-IQ16
• Тип: Компактный I/O Модуль
• Бренд : Allen-Bradley
• Производитель: Rockwell Automation
• Линия продуктов : CompactLogix
• Входы: 16 (8 баллов/группа)
• Категория напряжения: 24В постоянного тока (приемник/источник)

Технические характеристики

• Диапазон рабочего напряжения :
  • 10-30В DC при 30°C (86°F)
  • 10-26.4В постоянного тока при 60°C (140°F)
• Задержка ввода (включена): 8 мс
• Задержка ввода (выключена): 8 мс
• Ток потребления при 5.1V: 115 мА
• Отвод тепла (макс): 3.55 Вт
• Напряжение в состоянии отключения (макс.): 5В DC
• Ток в выключенном состоянии (макс): 1.5 мА
• Напряжение в состоянии включения (мин): 10В DC
• Ток в состоянии включения (мин): 2 мА
• Ток при включении (макс): 250 мА
• Входное сопротивление: 3 кΩ
• Напряжение изоляции :
  • 1200 В переменного тока в течение 1 с
  • 1697V DC на 1 с (точка ввода к шине и группа к группе)
  • 75 В постоянного тока рабочее напряжение (класс II IEC, усиленная изоляция)

Размеры и вес

• Размеры (ВxШxГ): 118 x 35 x 87 мм (4.65 x 1.38 x 3.43 дюйма)
• Высота с монтажными вкладками: 138 мм (5.43 дюйма)
• Вес: 270 г (0.60 фунта)

Совместимость

• Блок питания: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4
• Рейтинг расстояния источника питания: 8 модулей
• Совместимость с входами IEC: Тип 1+

Установка и подключение

• Место установки модуля: на DIN-рейку или на панель
• Крутящий момент терминального винта: 0.68 Н•м (6 фунт•дюйм)
• Крутящий момент удерживающего винта: 0.46 Н•м (4.1 фунт•дюйм)
• Размер провода :
  • Твердый: 22-14 AWG
  • Многожильный: 22-16 AWG
• Тип провода: Медь (90°C / 194°F)

---
