133388-02

Обзор

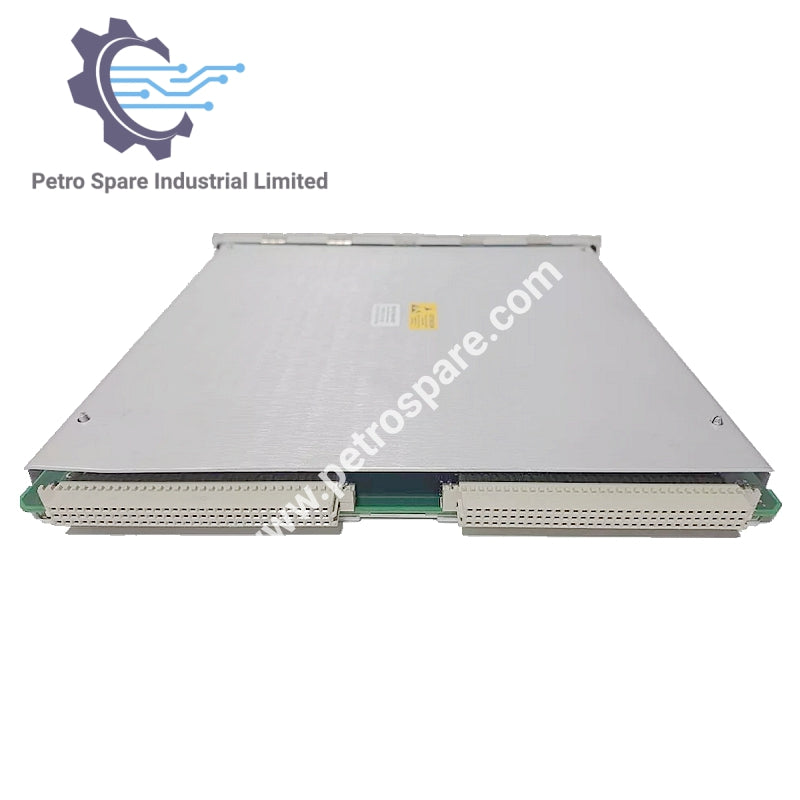

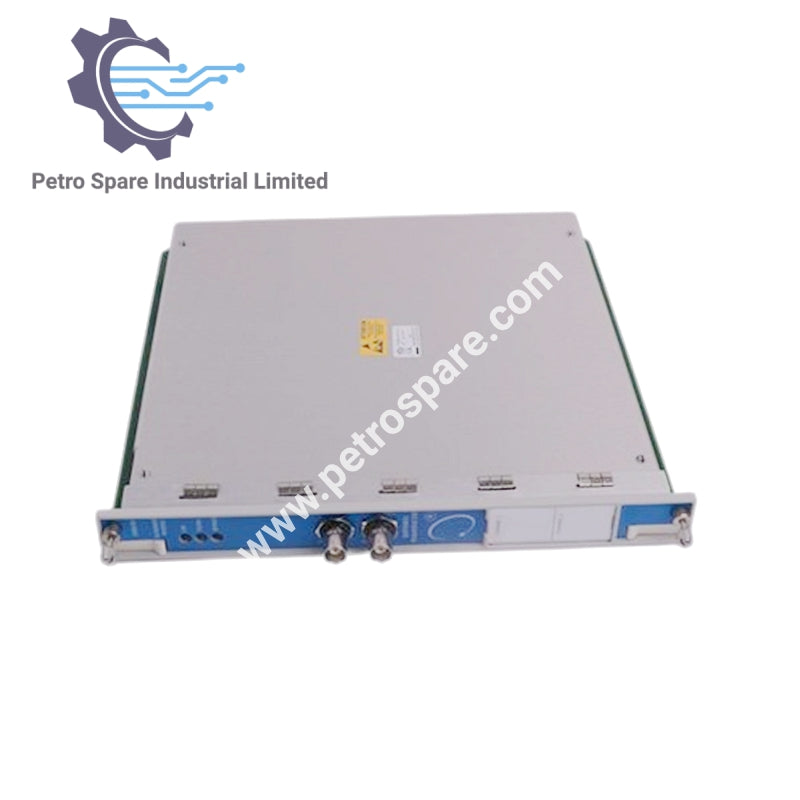

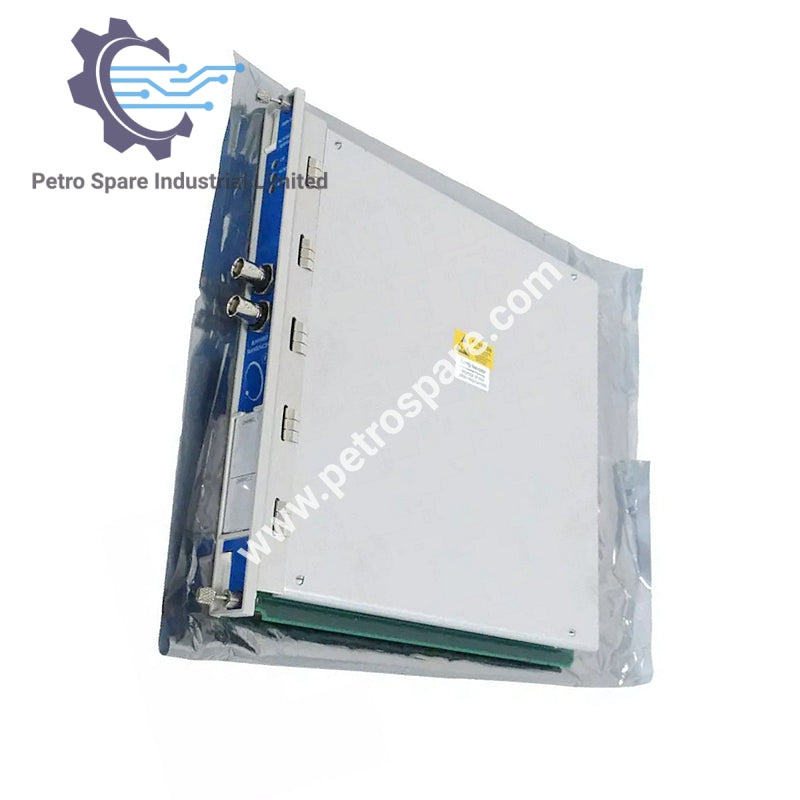

133388-02 является модулем тахометра, разработанным для системы Bently Nevada 3500/50, поддерживающим трансдьюсеры с близостью и магнитные датчики.

Вход

• Сигнал: Принимает до двух сигналов от преобразователя
• Диапазон входного сигнала: +10.0 В до -24.0 В (внутреннее ограничение)
• Входное сопротивление:
  • 20 кОм (стандарт)
  • 40 кОм (ПМР)
  • 7,15 кОм (внутренний барьер)
• Потребляемая мощность: 5,8 Вт (типичное значение).
• Датчики: Принимает сигналы 1-2 датчиков приближения

Выход

• Светодиоды на передней панели:
  • Индикатор ОК: указывает на правильную работу.
  • TX/RX LED: Указывает на связь с другими модулями
  • Светодиод обхода: Указывает на активацию режима обхода
• Выходы буферизованного преобразователя:
  • Один коаксиальный разъем на канал (защита от короткого замыкания и ЭМС)
  • Доступно на I/O модуле через евро-стиль разъемы

Запчасти

• 133442-01 – Модуль ввода-вывода с внутренними окончаниями
• 136703-01 – Дискретный модуль ввода-вывода с внутренними терминалами
• 133434-01 – Модуль ввода-вывода с внешними окончаниями
• 133450-01 – Модуль ввода-вывода TMR с внешними окончаниями
• 134938-01 – 3500/50 Тахометр Руководство
• 134130-01 – 3500/50 Прошивка ИС

---
