176449-04

Описание

• Модель: 176449-04
• Тип: 3500/45 Монитор Позиции
• Производитель : Бентли Невада.

Обзор продукта

• Тип продукта: Монитор положения 3500/45
• Цель: Мониторинг сигналов положения от различных трансдюсеров

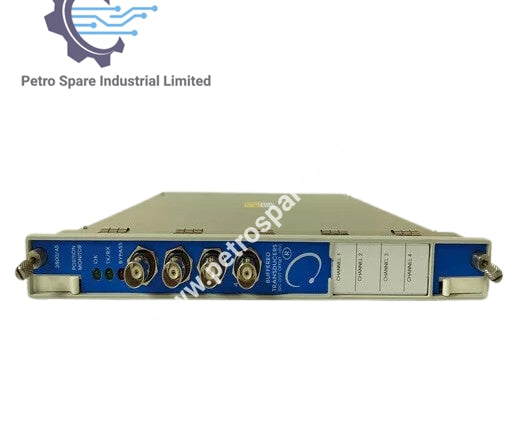

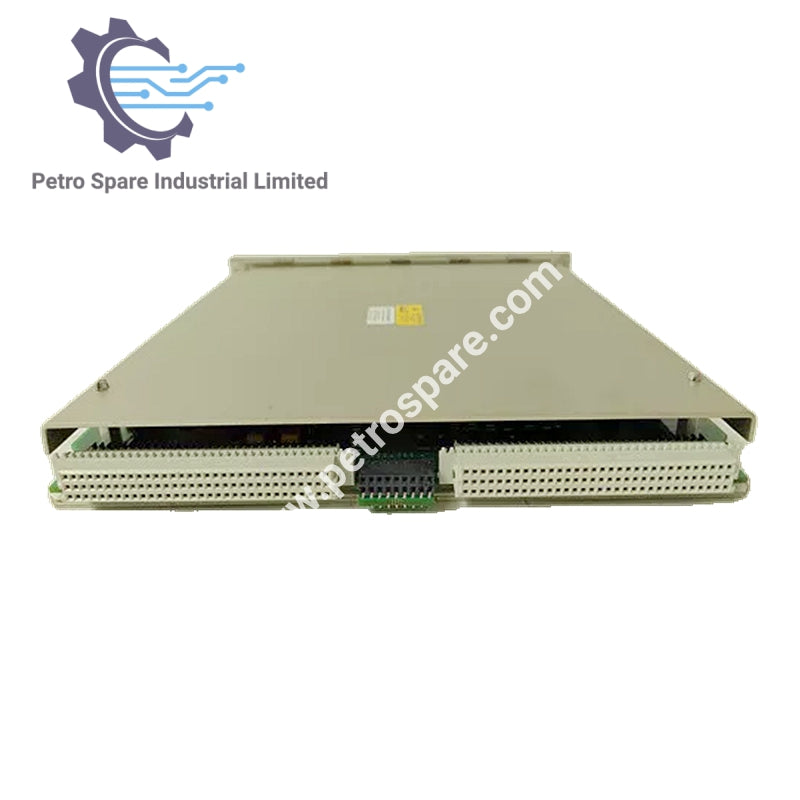

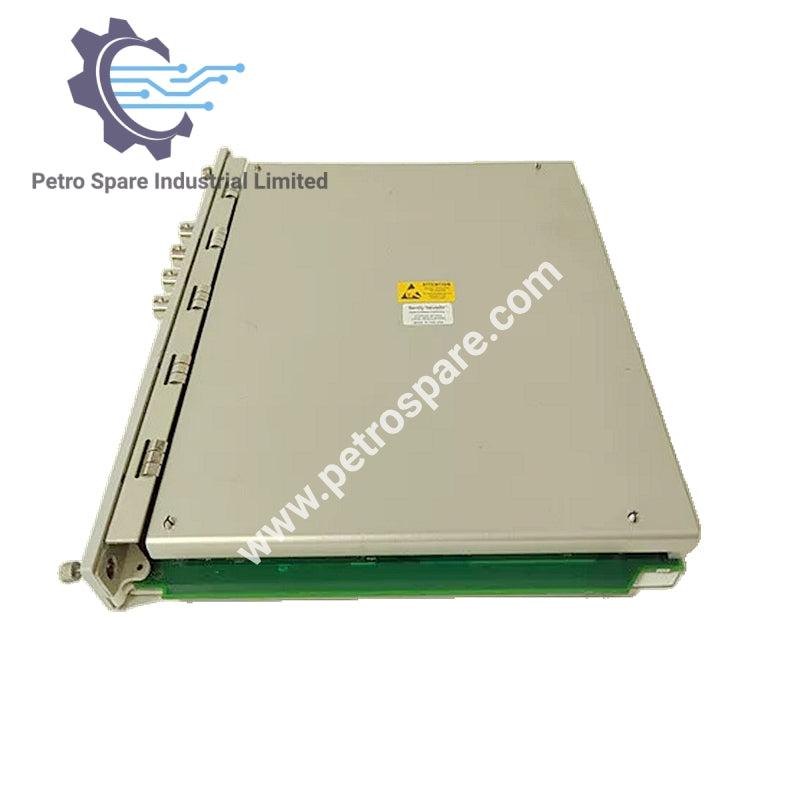

Монитор положения 3500/45

• Функция: 4-канальный инструмент, который принимает входные сигналы от датчиков близости, датчиков углового положения (RPT), DC/AC LVDT и вращающихся потенциометров.
• Условие сигналов: Условия входных сигналов и сравнивает с настраиваемыми пользователем сигналами тревоги

Технические детали

• Входы: 1 до 4 сигнальных входов
• Потребляемая мощность :
  • 7,7 Вт (позиционный ввод/вывод)
  • 8,5 Вт (ввод-вывод LVDT переменного тока)
  • 5.6 Вт (Ротационный потенциометр Вход/Выход)
• Входное сопротивление :
  • 1 МОм (постоянный ток LVDT)
  • 10 кОм (Проксимитор или RPT)
  • 137 кОм (переменный ток LVDT)
  • 200 кОм (Резисторный потенциометр)

Функции

• Светодиодные индикаторы :
  • OK LED: Указывает на нормальную работу
  • TX/RX LED: Показывает статус связи с другими модулями
  • Светодиод обхода: Указывает режим обхода

Информация об установке

• Монтаж: Установка в одном слоте в стойке 3500
• Размеры: 16 см x 16 см x 12 см.
• Вес : 0,8 кг

---
