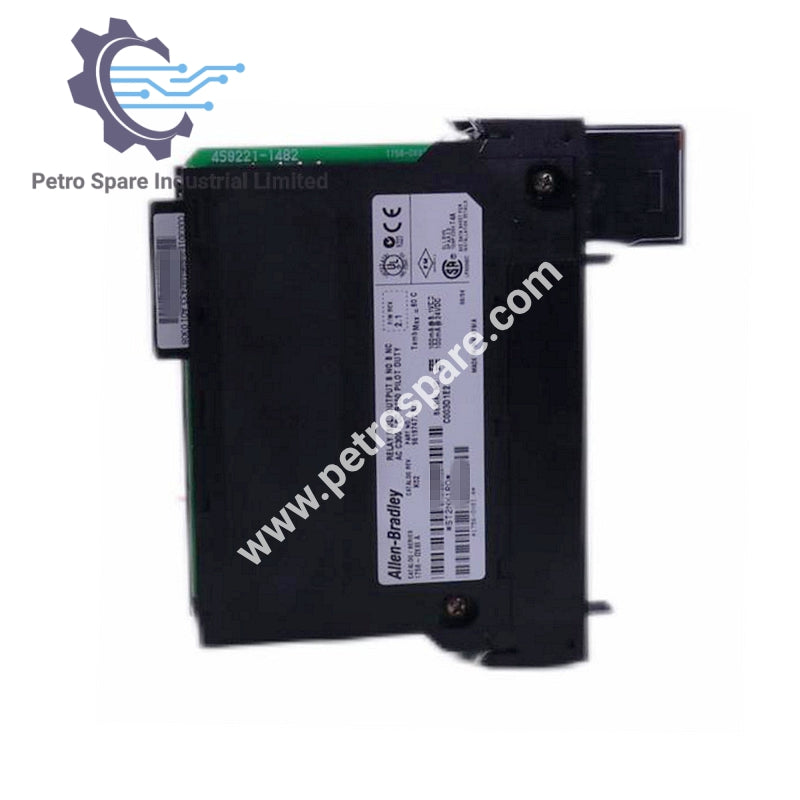

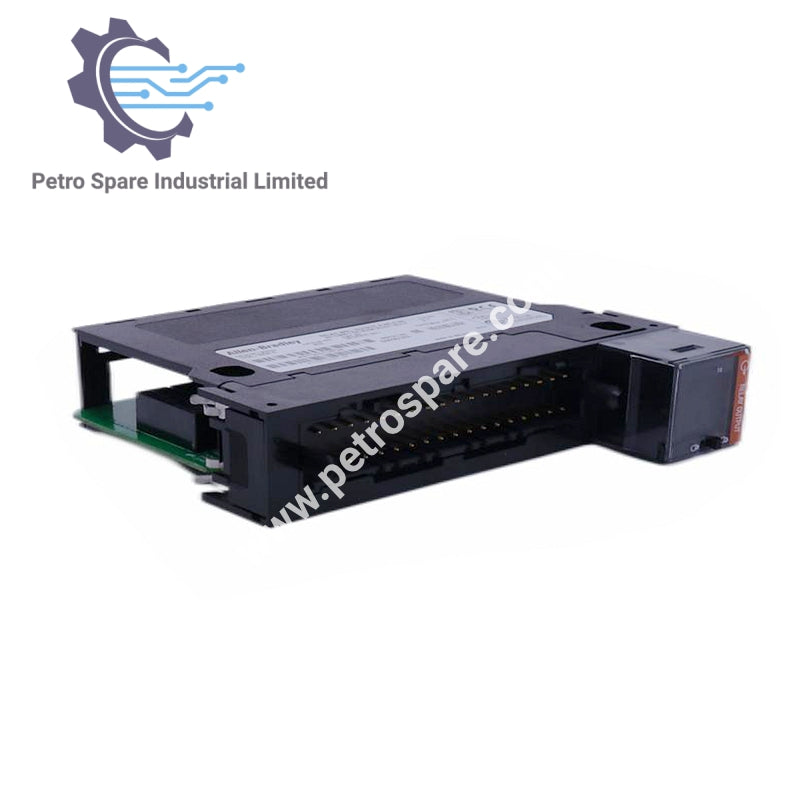

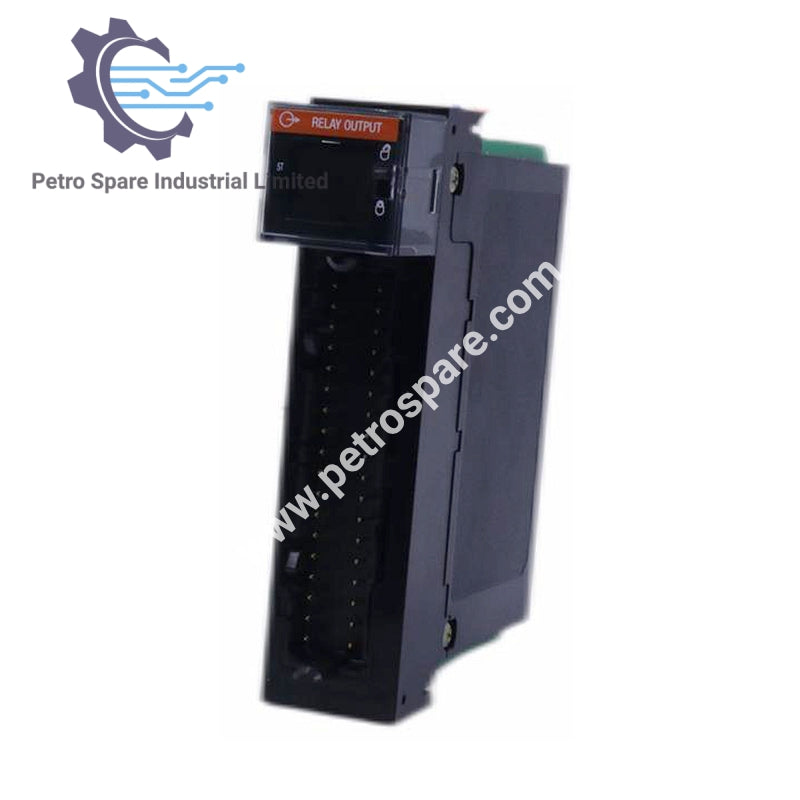

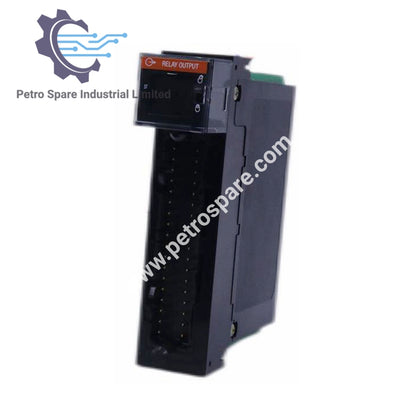

1756-OX8I

Обзор

• Модель: 1756-OX8I
• Бренд: Аллен-Брэдли
• Тип: Изолированный релейный выходной модуль
• Серия: ControlLogix
• Выходы: 8-точечный индивидуально изолированный

Электрические характеристики

• Выходной ток: 2, 0.5, 0.25 Ампер
• Контактный вывод: Контакты формы C
• Рабочее напряжение: 10–265 В переменного тока, 5–150 В постоянного тока
• Начальное контактное сопротивление: 100 мΩ при 6V 1 A
• Максимальная частота переключения: 1 операция/3 с (0,3 Гц при номинальной нагрузке)
• Максимальное время задержки на выходе: 13 миллисекунд
• Изоляционное напряжение: 250В (непрерывное), базовый тип изоляции (выходы-к задней панели, выход-выход)
• Потеря мощности (макс.): 3.1 Вт при 60°C

Производительность и срок службы

• Среднее время отскока: 1.2 мс
• Ожидаемая продолжительность контакта:
  • 300 кГц резистивный
  • 100 кГц индуктивный

Физические характеристики

• Ток на задней панели при 5В: 100 мА
• Съемные клеммные колодки:
  • 1756-ТБЧ, 1756-ТБС6Н
• Вложение: нет

---
