1756-CNBR/E

Обзор

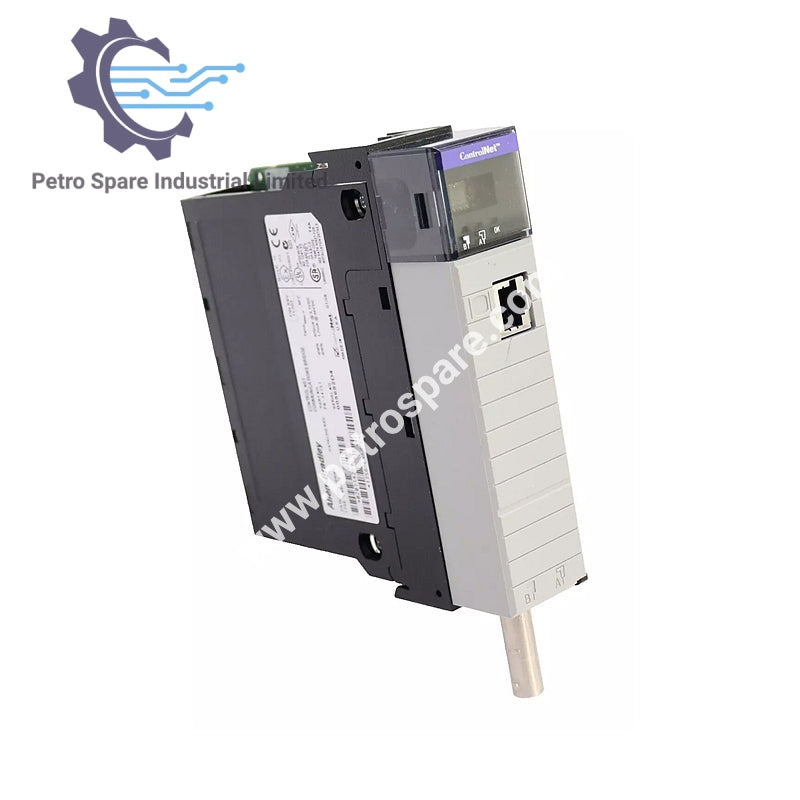

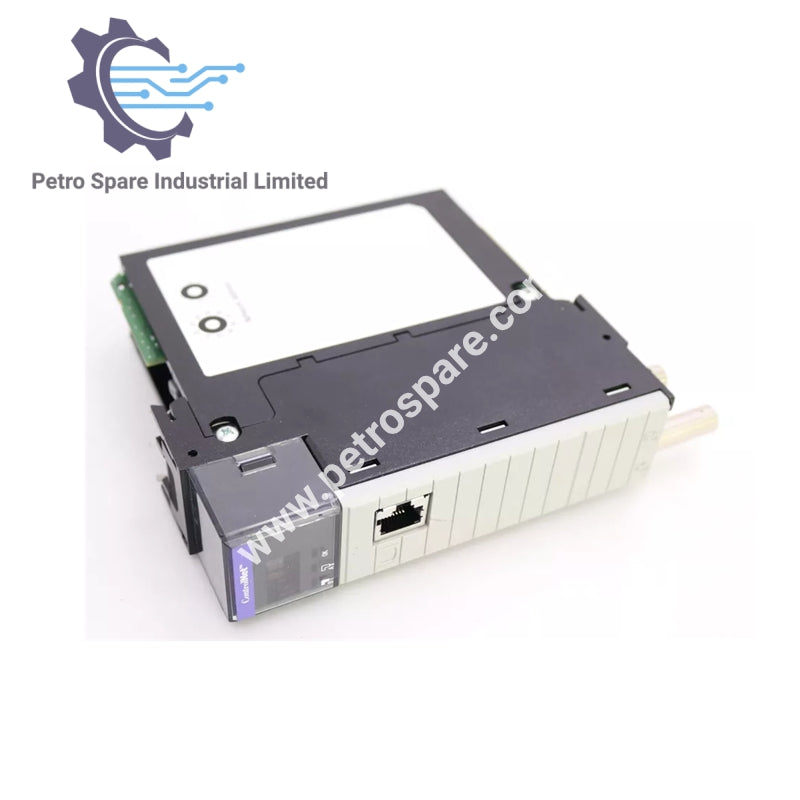

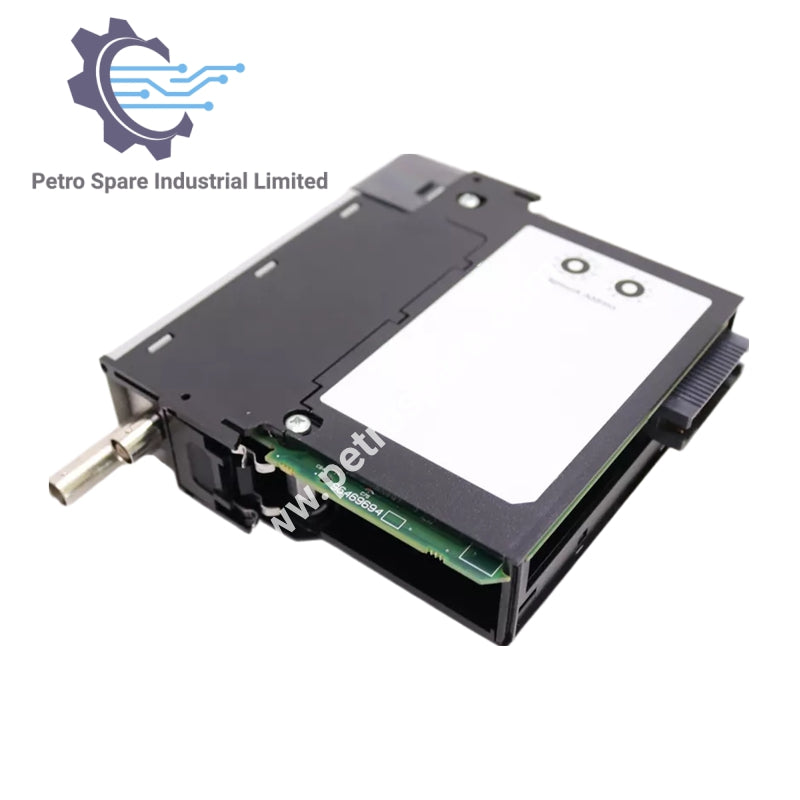

Модуль связи 1756-CNBR/E ControlLogix от Allen-Bradley является высокопроизводительным модулем связи ControlNet, обеспечивающим надежное сетевое соединение для систем промышленной автоматизации.

Модуль Подробности

• Местоположение: Шасси

• Тип модуля: модуль связи ControlNet

• Серия: ControlLogix

• Номер детали/Каталожный номер: 1756-CNBR

• Бренд: Allen-Bradley

Связность

• Количество портов: 2 порта ControlNet

• Скорость связи ControlNet: 5 Мбит/с

• Логические коммуникационные соединения: 40–48

• Максимальное количество поддерживаемых подключений: 64

• Максимальное количество узлов: 99

Электрические Технические характеристики

• Ток потребления задней панели:

  • 5.1 Вольт DC: 970 миллиампер

  • 24 Вольта постоянного тока: 1,7 миллиампер

• Изоляционное напряжение: 30 вольт постоянного тока

• Потеря мощности (макс.): 5.5 Ватт

Совместимость

• Модели шасси: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

• Стандартные источники питания:

  • 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B

• Резервные источники питания:

  • 1756-PA75R, 1756-PB75R, 1756-PSCA2

Относящийся к окружающей среде Технические характеристики

• Диапазон рабочих температур: 32–140°F (0–60°C)

• Тип ограждения: Открытый

Физический Характеристики

• Размеры (В x Ш x Г): 5.51 x 4.41 x 5.71 дюймов

• Ширина слота: 1

• Вес: 0.64 фунта (0.293 кг)

Коммуникация Кабель

• Тип кабеля: 1786-RG6 с четырьмя экранами коаксиальный кабель RG6

---
