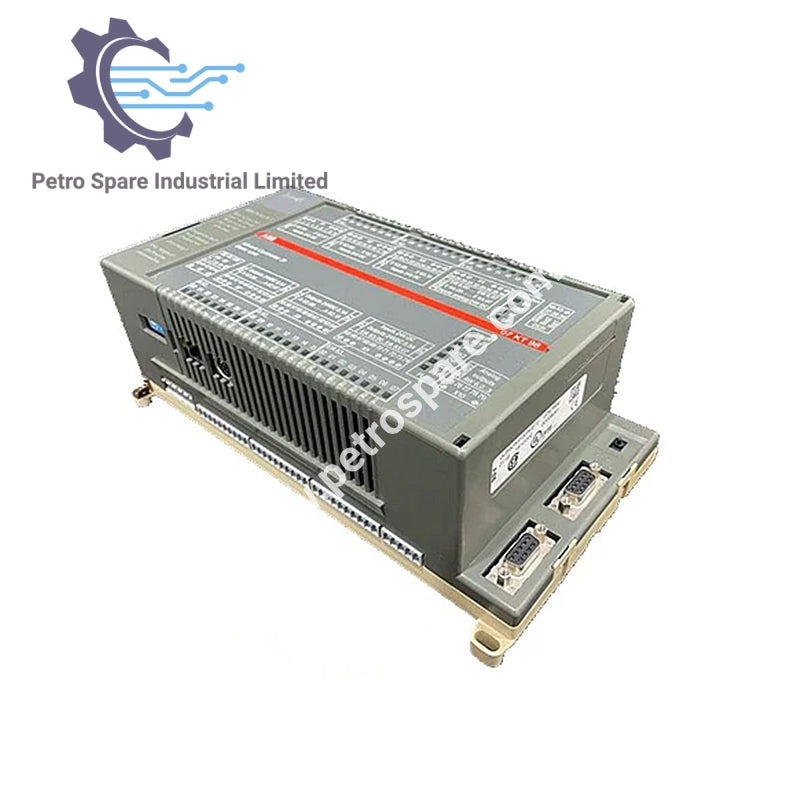

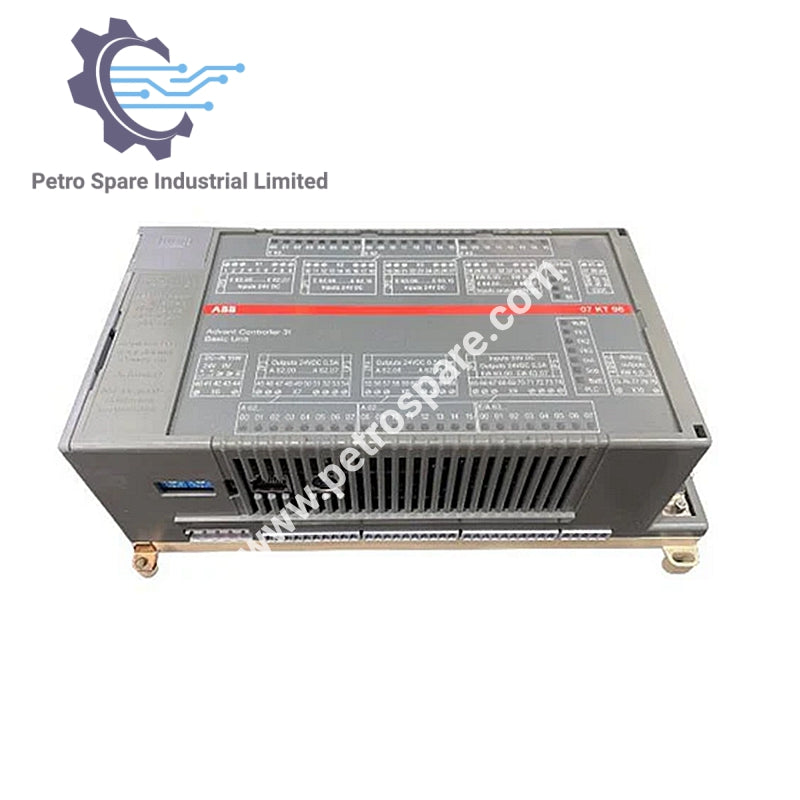

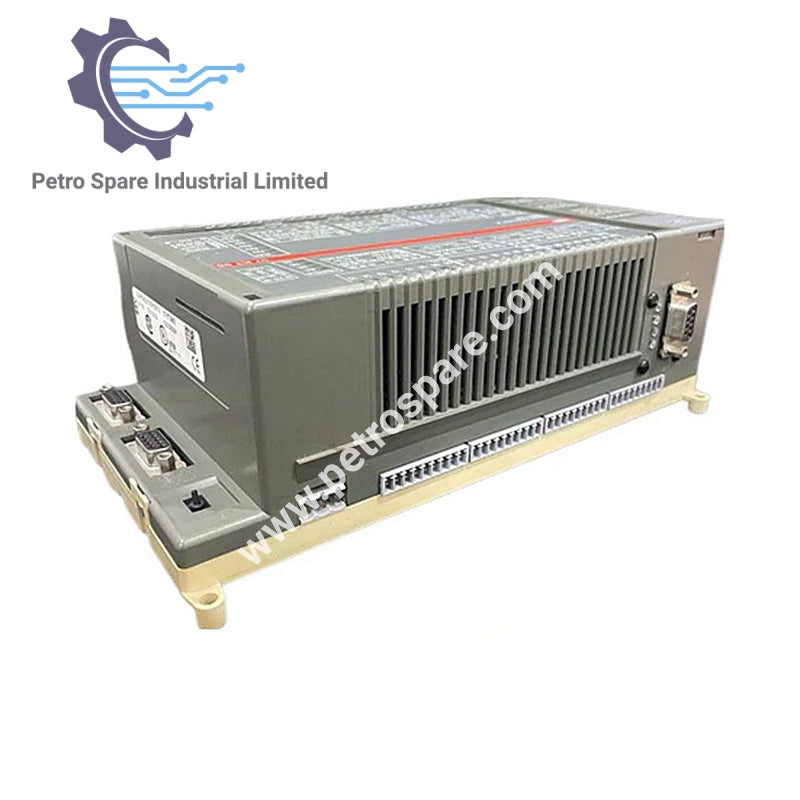

07 KT 98

Описание

• Модель: 07 КТ 98
• Тип: базовый блок
• Функция: Центральный процессор с широкими возможностями ввода/вывода для промышленной автоматизации

Характеристики ввода-вывода

• Цифровые входы: 24
• Цифровые выходы транзистора: 16
• Цифровой ввод/вывод: 8
• Аналоговые входы: 8
• Аналоговые выходы: 4
• Расширение ввода/вывода:
  • До 992 цифровых входов
  • До 992 цифровых выходов
  • До 224 аналоговых входных каналов
  • До 224 аналоговых выходных каналов
  • Макс. 31 удаленный модуль

Возможности подключения

• Последовательные интерфейсы: 2 (для программирования или человеко-машинного общения)
• Параллельные интерфейсы: 1 специальный интерфейс для процессора связи
• Автобусная система: система шины CS31

Память и обработка

• Интегрированная память:
  • Флеш ЭПРОМ: 1 МБ программы + 128 кБ пользовательских данных
  • SRAM: 256 КБ СОХРАНЕНИЕ
  • DRAM: 1 МБ программы + 1 МБ пользовательских данных
• Разрешение часов реального времени: 1 секунда
• Высокоскоростной аппаратный счетчик:
  • Диапазон счёта: -32768 до +32767 (16-битное знаковое целое число)
  • Частота счёта: макс. 50 кГц

Эксплуатационные характеристики

• Режимы работы: 7
• Время обработки: 0.07 мс/кБ программа (65% бит, 35% слов)
• Таймеры: Любое число, время задержки от 1 мс до 24,8 дней
• Счетчики: Любое количество программных блоков счетчиков вверх/вниз
• Флаги:
  • 8192 битных флагов
  • 8192 флага слов
  • 1024 двойных слов флагов

Индикаторы и проводка

• Индикаторы состояния: 60 светодиодов для отображения рабочих состояний и ошибок
• Метод подключения: Съемные винтовые клеммные блоки

Источник питания

• CS31 Системная шина питания: Макс. 1 x 2.5 мм² или макс. 2 x 1.5 мм²
• Другие терминалы: Макс. 1 x 1.5 мм²

---
