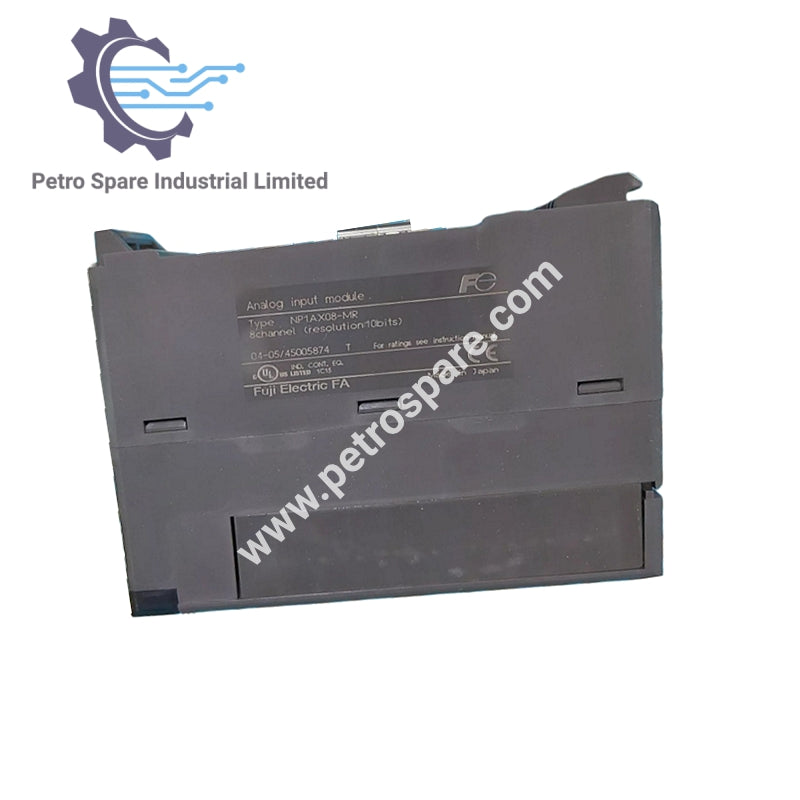

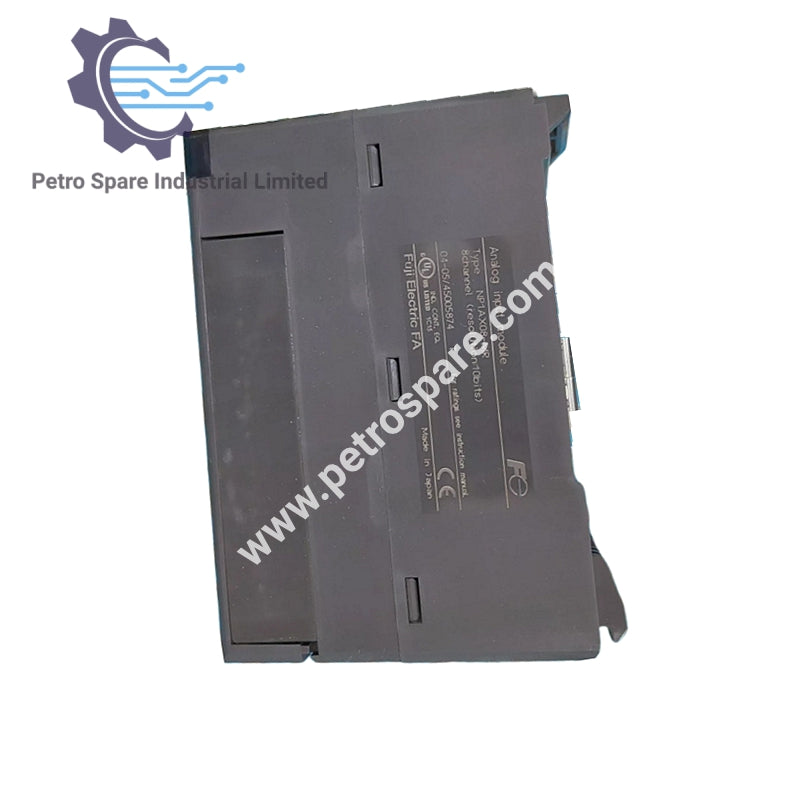

NP1AX08-MR

Ringkasan

Modul NP1AX08-MR Input Analog Standar dari Fuji Electric menyediakan 8 saluran input dengan akurasi tinggi dan waktu respons cepat untuk industri

Saluran Input dan Akurasi

• Jumlah Saluran : 8

• Impedansi Masukan :

• Tegangan Masukan: 2MΩ

• Arus Masukan: 250Ω

• Resolusi : 10 bit

• Akurasi Keseluruhan :

• ±0,5% pada suhu 25°C

• ±1,0% dari 0°C hingga 55°C

• Format Keluaran Digital : Tipe INT (bilangan bulat)

Pengambilan Sampel dan Respon

• Waktu Sampling : 1ms + 0.5ms × Jumlah saluran yang diaktifkan untuk konversi

• Waktu Penyaringan Input : 47µs (perangkat keras)

• Waktu Penundaan Input : 4ms + Waktu siklus pengambilan sampel + Waktu takt

Indikasi Status

• ONL : Kondisi normal (LED hijau)

• ERR : Kondisi abnormal (LED merah)

• PENGATURAN : Menyala atau berkedip selama operasi pengaturan (LED hijau)

---
