IC693ALG391

Ringkasan

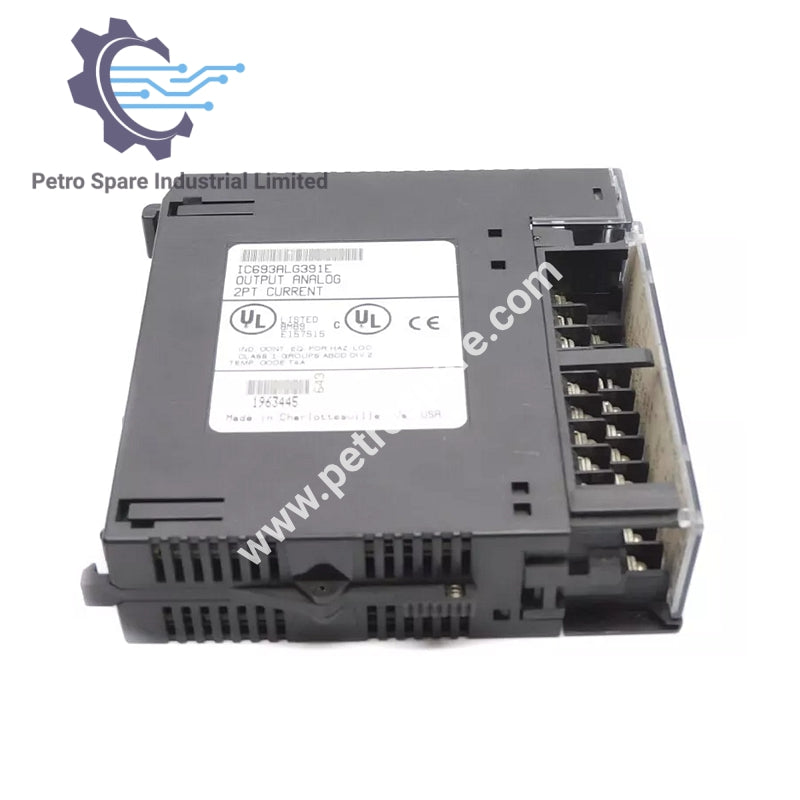

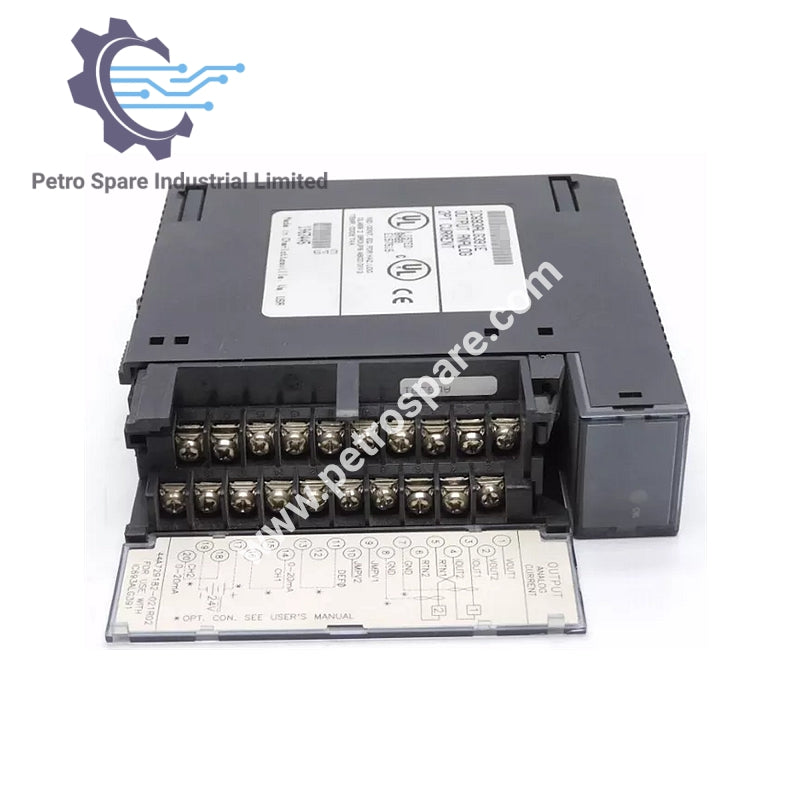

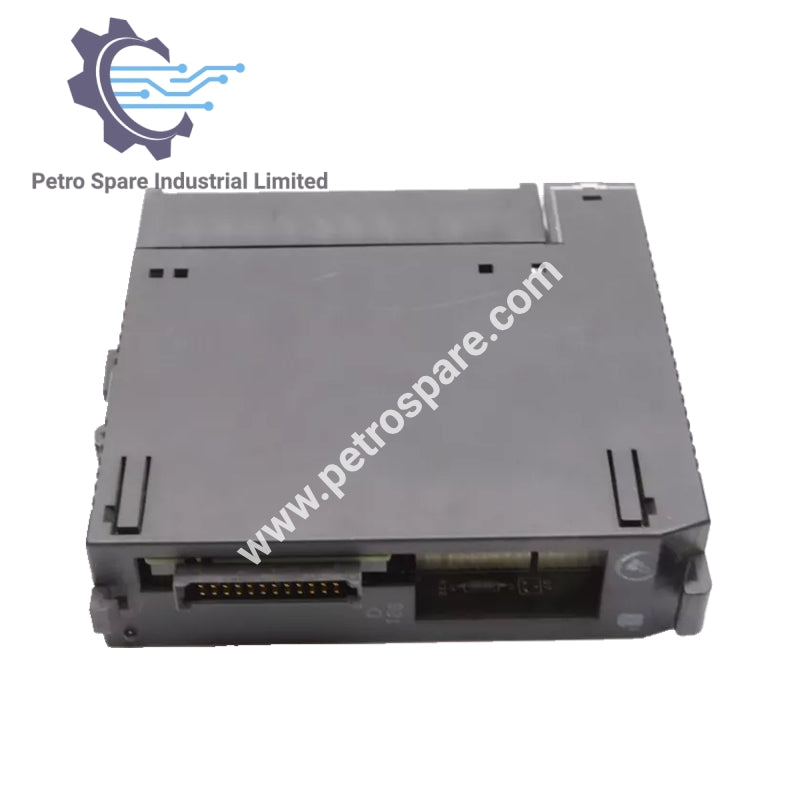

Modul IC693ALG391 GE Fanuc Analog Current Output dirancang untuk PLC Seri 90-30, menyediakan keluaran arus analog yang andal untuk berbagai aplikasi industri.

Spesifikasi Arus dan Tegangan

• Rentang Arus Keluaran: 4 hingga 20 mA dan 0 hingga 20 mA

• Rentang Tegangan Keluaran: 1 hingga 5 V dan 0 hingga 5 V

• Kalibrasi: Dikalibrasi pabrik pada 4µA per hitung

• Tegangan Pasokan (nominal): +24 VDC, dari +24 VDC terisolasi di backplane atau sumber tegangan yang disuplai pengguna, dan +5 VDC dari backplane

• Rentang Tegangan Pasokan Eksternal: 20 hingga 30 VDC

• Ribut Tegangan Pasokan Eksternal: 10%

Rincian Kinerja

• Kecepatan Pembaruan: 5 msec (perkiraan, kedua saluran), ditentukan oleh waktu pemindaian I/O dan tergantung pada aplikasi.

• Resolusi:

• 4 hingga 20 mA: 4µA (1 LSB = 4µA)

• 0 hingga 20 mA: 5µA (1 LSB = 5µA)

• 1 hingga 5 V: 1 mV (1 LSB = 1 mV)

• 0 hingga 5 V: 1,25 mV (1 LSB = 1,25 mV)

• Akurasi Mutlak:

• 4 hingga 20 mA: ±8µA pada 25°C (77°F)

• 0 hingga 20 mA: ±10µA pada 25°C (77°F)

• 1 hingga 5 V: ±50 mV pada 25°C (77°F)

• 0 hingga 5 V: ±50 mV pada 25°C (77°F)

Parameter Beban dan Isolasi

• Tegangan Kepatuhan Maksimum: 25 V

• Muatan Pengguna (mode saat ini): 0 hingga 850 ohm

• Kapasitansi Beban Keluaran (mode arus): 2000 pF

• Induktansi Beban Keluaran (mode arus): 1 H

• Muatan Keluaran Maksimum (mode tegangan): 5 mA (resistansi minimum 2K ohm) (kapasitansi maksimum 2000 pF)

• Isolasi: 1500 volt antara sisi lapangan dan sisi logika

Konsumsi daya

• Konsumsi Daya Internal: 30 mA dari suplai +5V, 215 mA dari suplai backplane +24 VDC terisolasi atau suplai pengguna

Parameter Lingkungan

• Suhu Pengoperasian: 0°C hingga +60°C (+32°F hingga +140°F)

• Suhu Penyimpanan: –25°C hingga +70°C (–13°F hingga +158°F)

• Kelembaban: 5% hingga 95% (tanpa kondensasi)

• Getaran dan Kejutan:

• 0,2 inci perpindahan 5Hz hingga 10Hz

• 1G 10Hz hingga 200Hz

• 5G durasi 10ms

---
