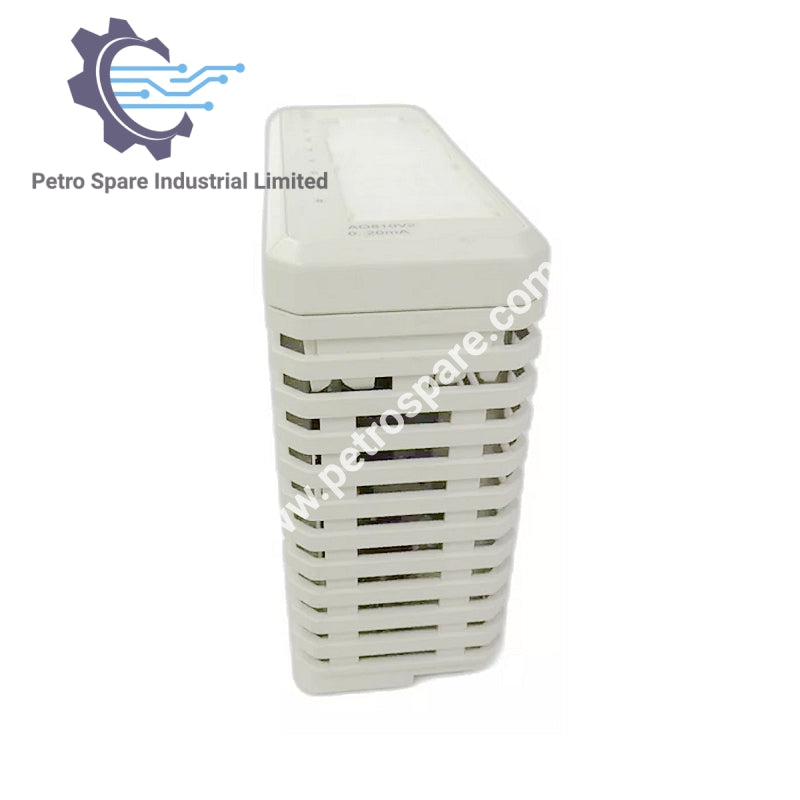

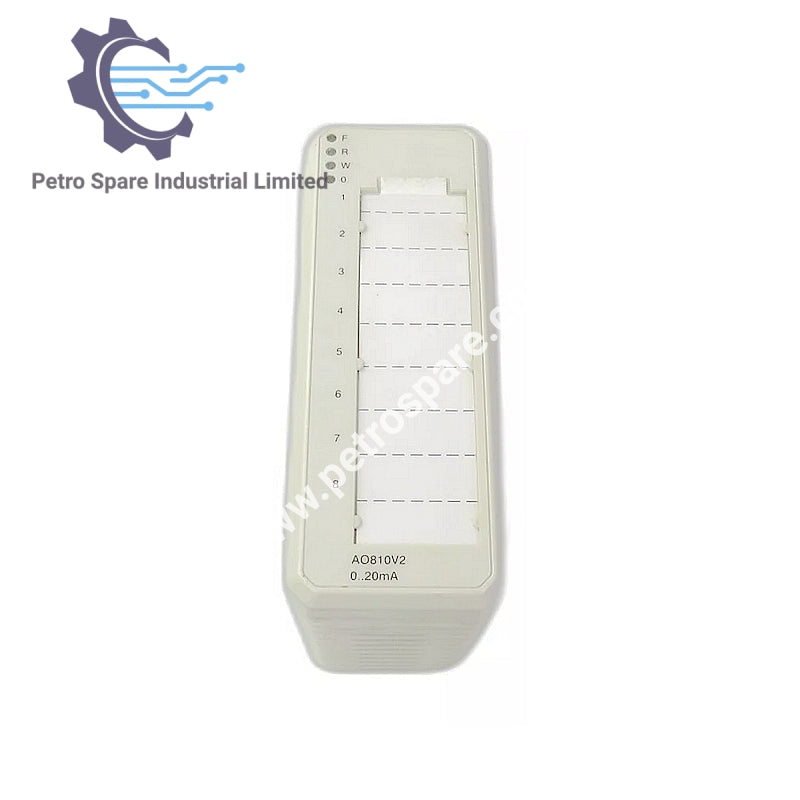

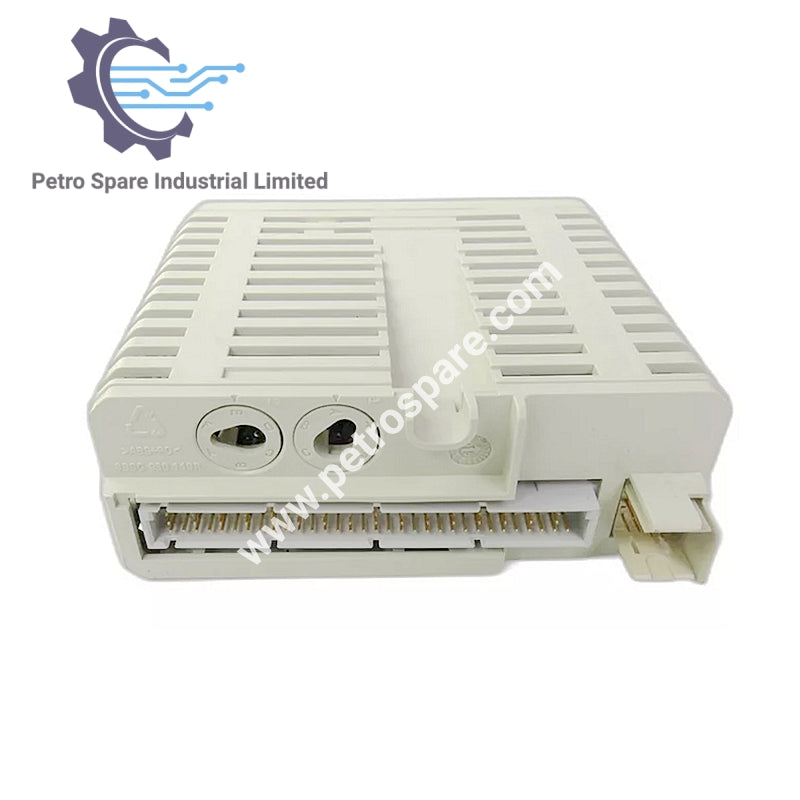

AO810V2

Keterangan

• Nama Produk: AO810V2
• Resolusi: 14 bit
• Isolasi: Diisolasi secara berkelompok dari tanah
• Kisaran Bawah/Atas: - / +15%

spesifikasi elektrik

• Output Load: ≤ 500 Ω (L1+ supply), 250 - 850 Ω (L2+ supply)
• Kesalahan: Maks. 0,1% pada 0 - 500 Ω (arus)
• Perpindahan Suhu: Typ. 30 ppm/°C, Max 60 ppm/°C
• Waktu Naik: 0,35 ms (PL = 500 Ω)
• Waktu Siklus Pembaruan: ≤ 2 ms
• Pembatasan Arus: Bukti hubung singkat, output terbatas arus

Isolasi & Daya

• Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)
• Tegangan Isolasi Terukur: 50 V
• Tegangan Uji Dielektrik: 500 V AC
• Disipasi Daya: 2.3 W
• Konsumsi Saat Ini +5 V Modulebus: Maks 70 mA
• Konsumsi Saat Ini +24 V Modulebus: 0
• Konsumsi Saat Ini +24 V Eksternal: 245 mA

Kesesuaian

• Gunakan dengan MTU: TU810, TU812, TU814, TU830, TU833
• Kode Kunci: AE

Ukuran

• Lebar: 45 mm (1,77”)
• Kedalaman: 102 mm (4,01”), 111 mm (4,37”) termasuk konektor
• Tinggi: 119 mm (4,7”)
• Berat: 0,18 kg (0,4 pon)

---
