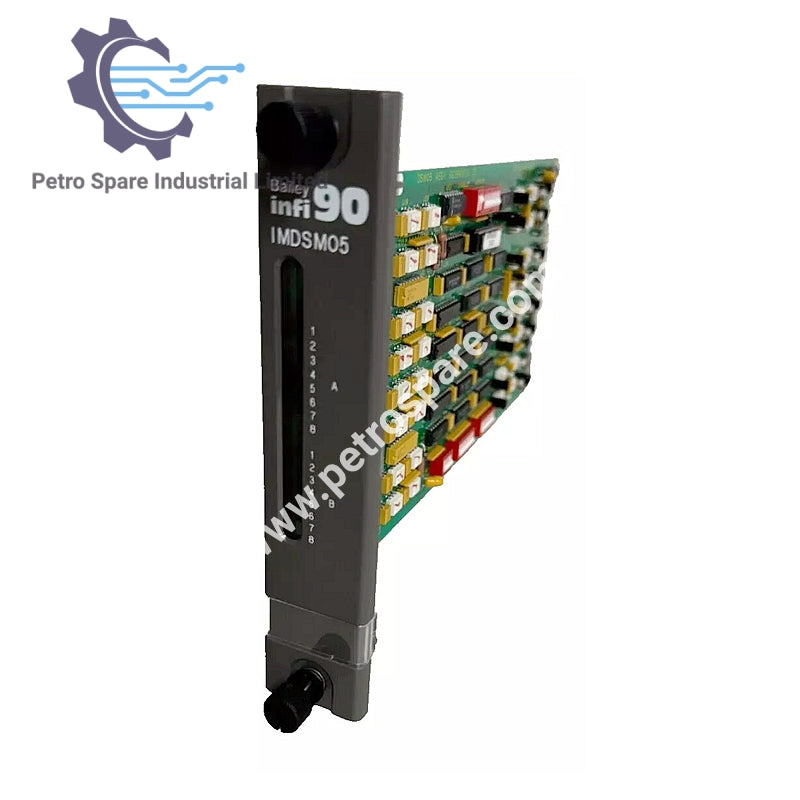

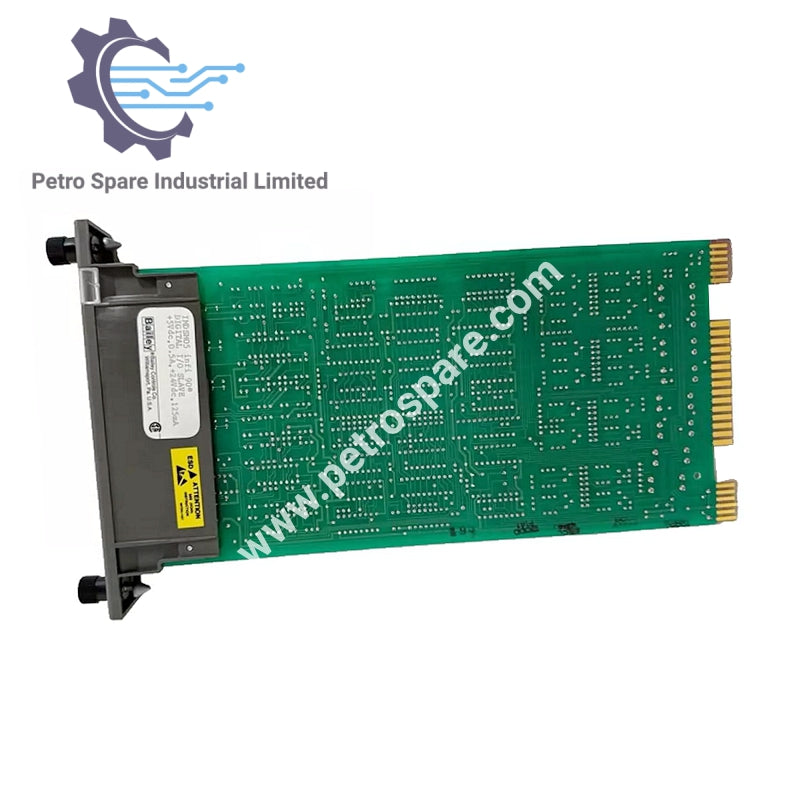

IMDSM05

Ringkasan

'The IMDSM05 adalah modul slave I/O digital yang dirancang oleh ABB untuk sistem Infi 90, menyediakan pemrosesan sinyal yang andal, integrasi, dan perlindungan dalam jaringan otomatisasi industri.'

Sumber Daya listrik

• ±5 VDC Logic Supply: ±5%

• ±24 VDC I/O Supply: 21,6 VDC hingga 27,0 VDC

Konsumsi saat ini:

• 5 VDC: 757 mA tipikal, 867 mA maksimum

Menghilangnya:

• 4,6 Watt (logika)

• 5,0 Watt (I/O)

masukan

• Logika 24 V:

• Tegangan Masukan Tingkat Tinggi: 4,0 Volt minimum

• Tegangan Masukan Tingkat Rendah: 16,5 Volt maksimum

• Arus Masukan Tingkat Rendah: -11,8 mA maksimum

Keluaran

• Logika 24 V:

• Tegangan Keluaran Tingkat Rendah: 2,0 V maksimum

• Arus Keluaran Tingkat Tinggi: 120 mA

• Arus Sink: 10 V tipikal (arus sink = 120 mA)

Isolasi

• Tegangan: 150 V RMS saluran ke saluran, 150 V RMS saluran ke logika

Tahan Lonjakan:

• Memenuhi persyaratan Standar Kapabilitas IEEE 472-1974, pada saluran input dan output

Ukuran Kawat Maksimum

• 12 AWG dari kabel lapangan ke NTDI01

---
