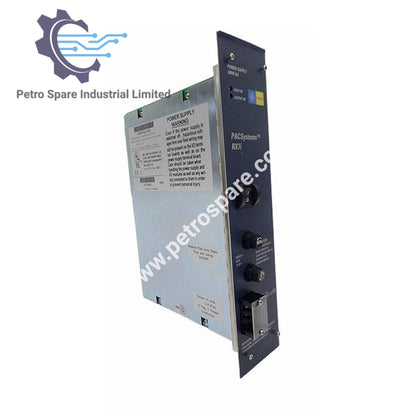

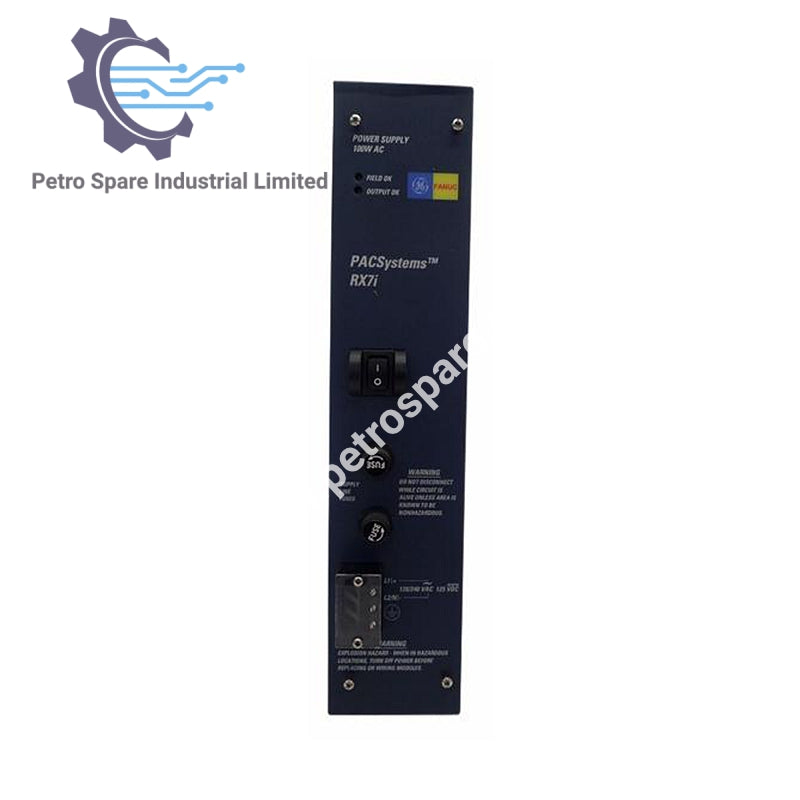

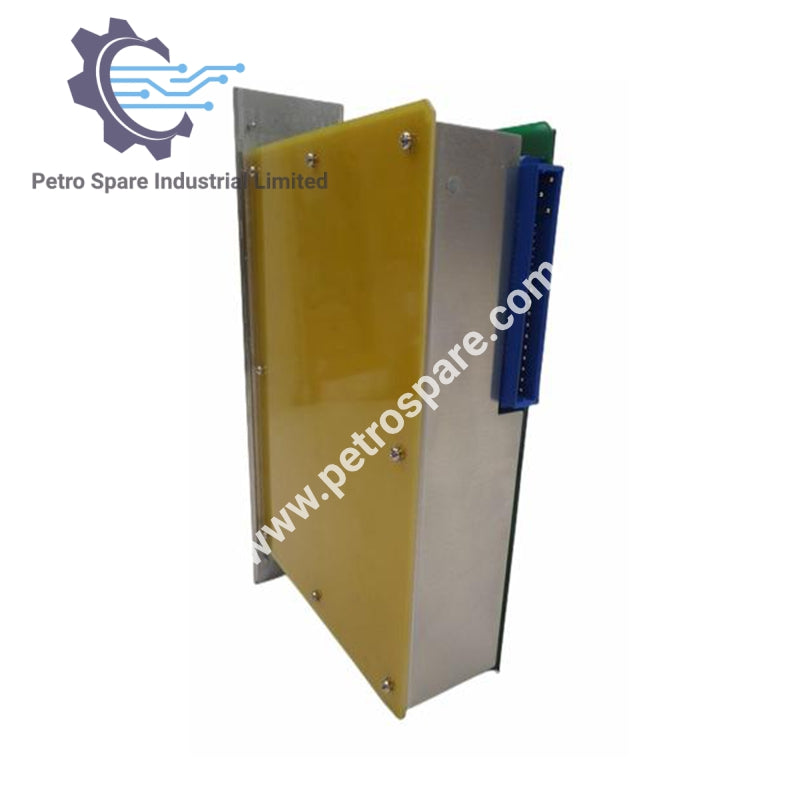

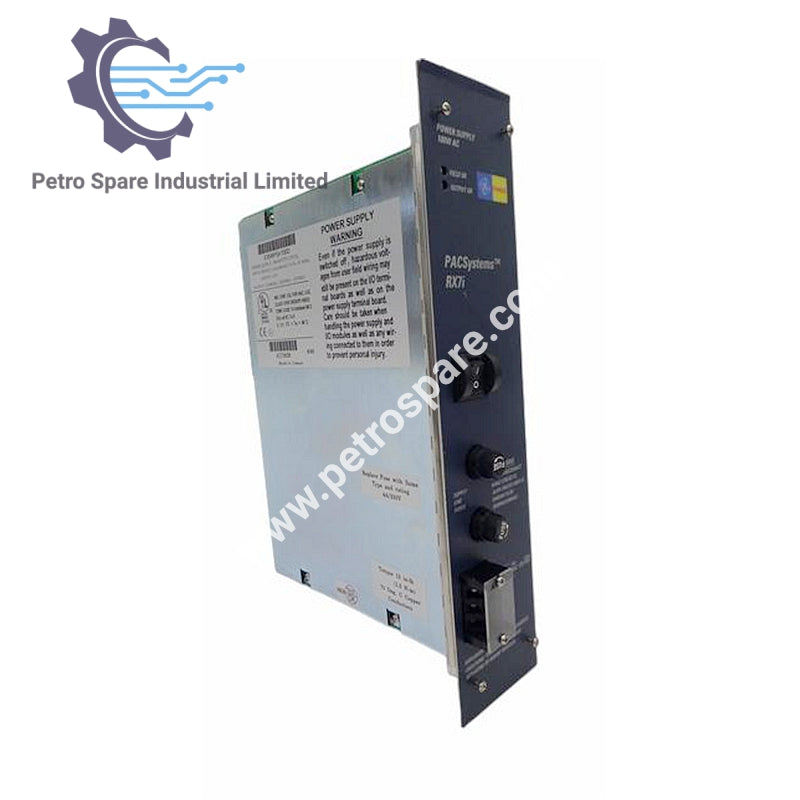

IC698PSA100

Keterangan

The IC698PSA100 adalah modul catu daya yang dirancang untuk GE Fanuc PACSystem RX7i. Ini menyediakan distribusi daya yang andal dengan rentang tegangan input yang luas dan beberapa tegangan output, menjadikannya cocok untuk berbagai aplikasi industri.

Informasi Umum

• Produsen: GE Fanuc

• Seri: PACSystem RX7i

• Nomor Bagian: IC698PSA100

• Jenis Produk: Modul Catu Daya

Spesifikasi Listrik

• Rentang Tegangan Masukan: 85 hingga 264 VAC; 100-150 VDC

• Tegangan Masukan Nominal: 120/240 VAC, 125 VDC

• Rating Daya: 125 Watt

• Daya Masukan: 125 Watt (tipikal); 150 Watt (maksimum)

• Faktor Daya: 0,99 minimum

• Tegangan Keluaran:

• Tegangan 5,1 volt

• +12 Volt DC

• Tegangan -12 volt

• Arus Keluaran:

• 5.1 VDC: 0-20 Amper

• +12 VDC: 0-2 Amper

• -12 Volt DC: 0-1 Ampere

• Daya Keluaran: 100 Watt di tiga output

Fitur Kinerja

• Frekuensi Input AC: 47-63 Hz

• Waktu Tahan: 5 ms

• Perjalanan Melalui Waktu: 15 ms

• Isolasi: 1500 Volt

• Perlindungan Keluaran: Overvoltage; Overcurrent

Spesifikasi Fisik

• Pemasangan: Slot paling kiri

• Penugasan Slot: Slot 0

• Terminal Kabel:

• Terminal Masukan: AWG #16 (1,3 mm²)

• Terminal Tanah: #12 AWG (3,3 mm²)

Kondisi Lingkungan

• Suhu Operasi: 0 hingga 60°C (32 hingga 140°F)

---
