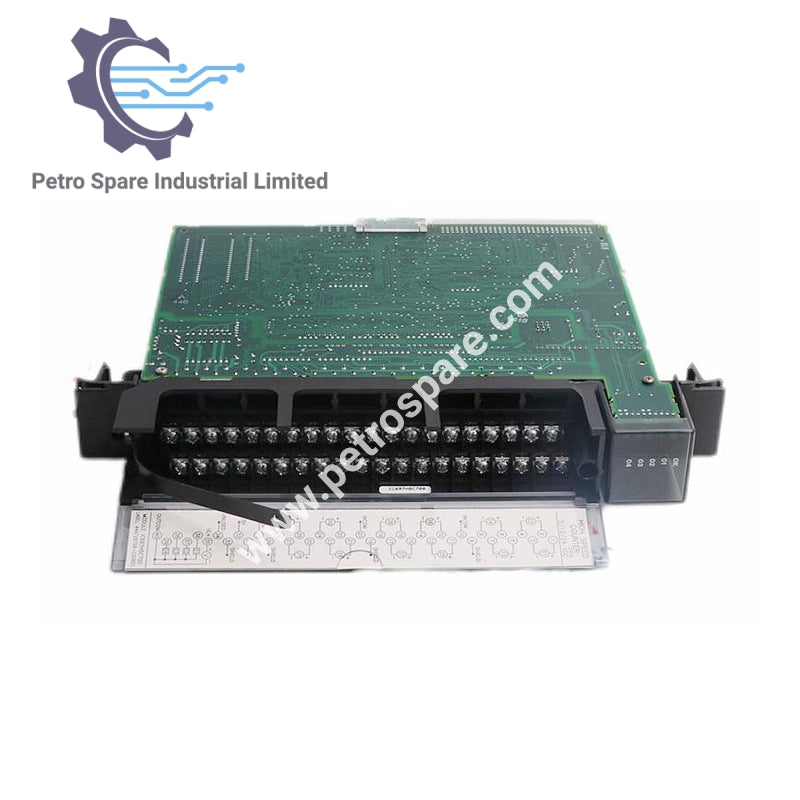

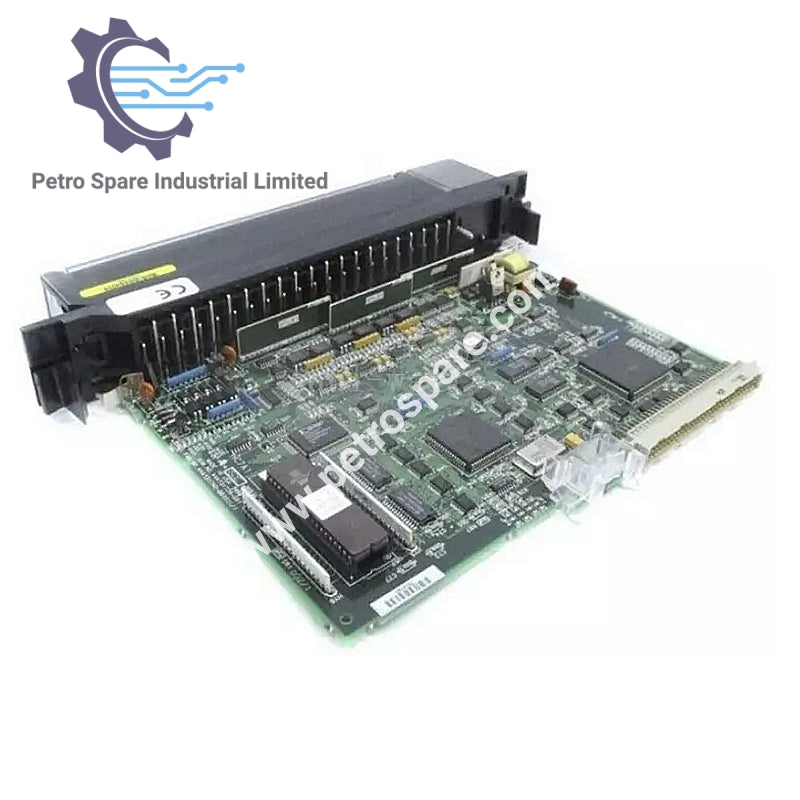

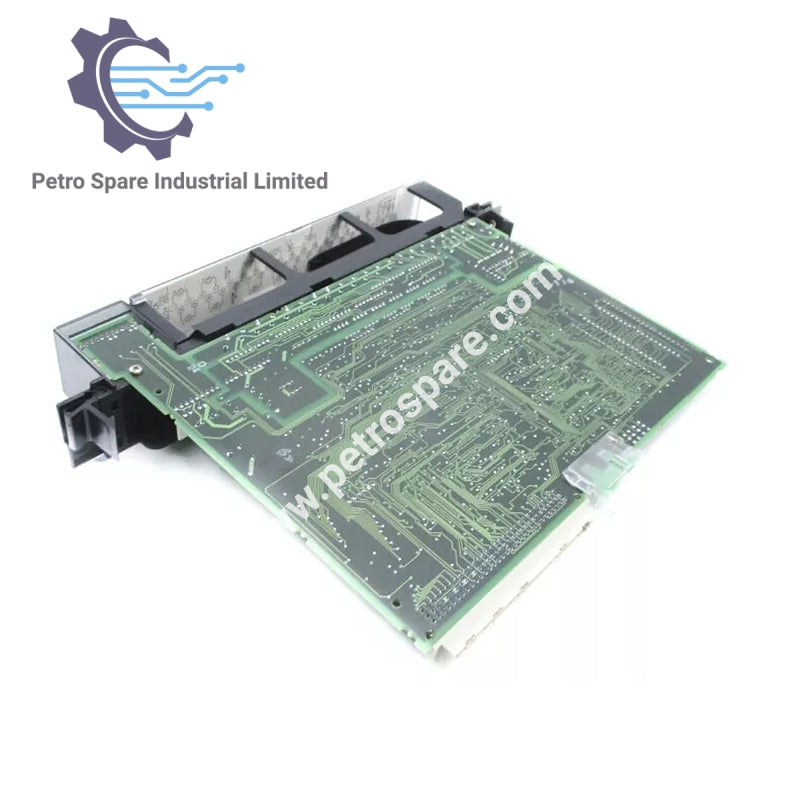

IC697HSC700

Ringkasan

IC697HSC700 adalah modul penghitung kecepatan tinggi untuk GE Fanuc Series 90-70, dirancang untuk frekuensi input hingga 200 kHz dan dilengkapi dengan 12 input dan 4 output dengan perlindungan hubung singkat.

Memasukkan

• Jumlah Input: 12 input single-ended atau diferensial
• Rentang Tegangan Input : 10-30 VDC
• Frekuensi Masukan: 200 kHz (Tipe A, D, E dalam mode Up/Down Quad)
• Kecepatan Pemrosesan: 200 kHz

Keluaran

• Jumlah Saluran Keluaran: 4 keluaran logika positif
• Tegangan Keluaran: 10-30 VDC
• Rating Keluaran: 20 mA maksimum
• Perlindungan Output: Perlindungan sirkuit pendek
• Daya Keluaran Diberdayakan oleh: Daya 5V atau 10-30 VDC yang disuplai pengguna

Persyaratan Daya dan Arus

• Tegangan Operasi: 5 VDC yang bersumber dari backplane
• Konsumsi Daya: 500 mA pada 5 VDC
• Arus Tarik Saat Ini: 250 mA pada 5 VDC

Indikator Status

• Indikator LED: Modul OK, Sirkuit Keluaran 01-04
• Status LED: Ya

---
