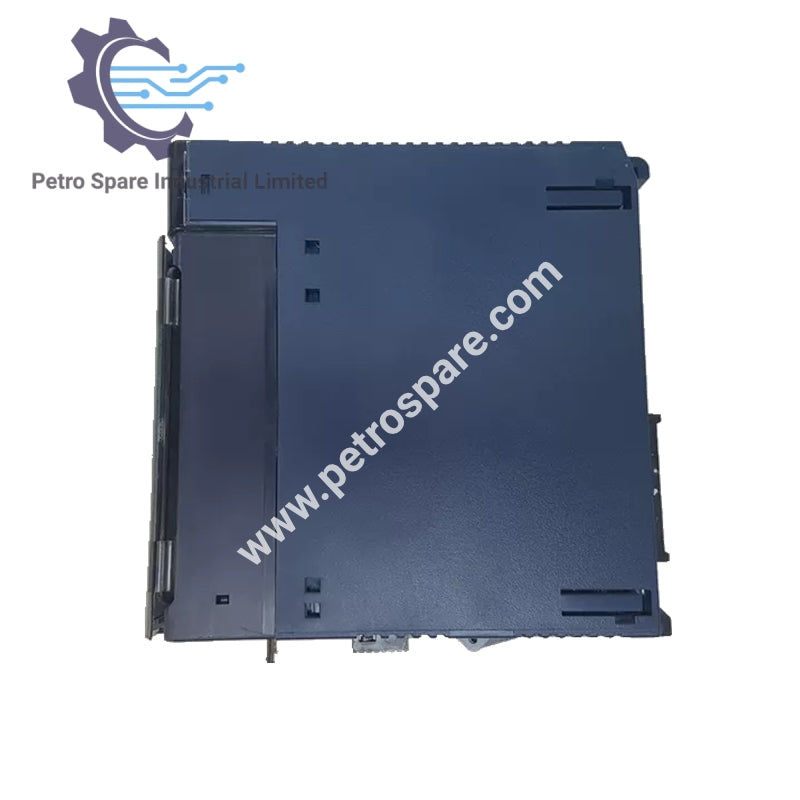

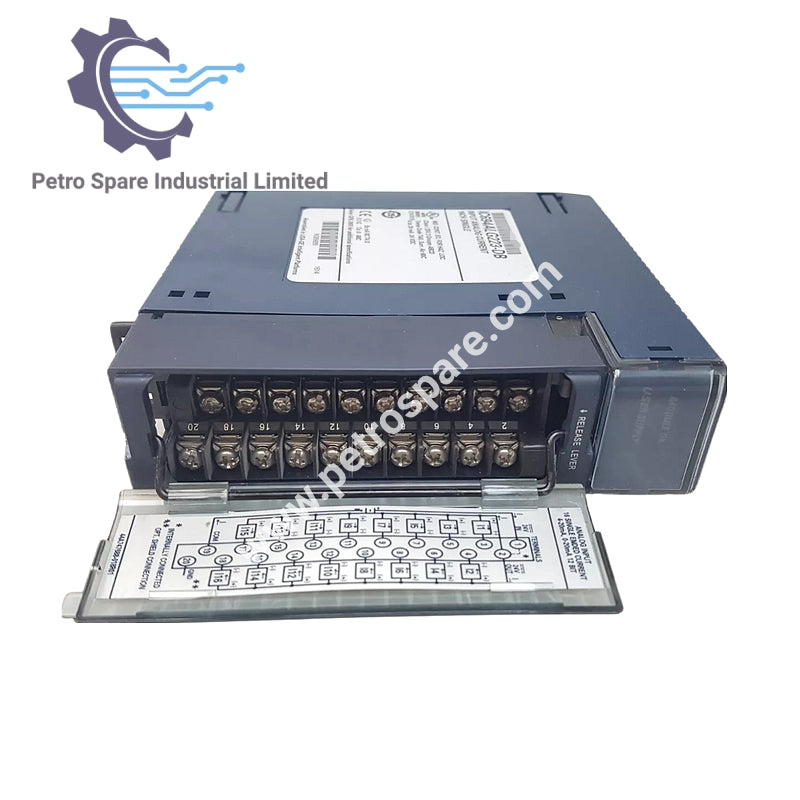

IC694ALG223A

Ringkasan

• Model: IC694ALG223A

• Jenis: Modul Masukan Analog

Rincian Masukan

• Jumlah Saluran: 16 input single-ended

• Sinyal Input Nominal: 0-20 mA; 4-20 mA (normal); 4-20 mA (ditingkatkan)

• Rentang Arus Masukan: 0 hingga 20 miliampere, 4 hingga 20 miliampere

• Kecepatan Pembaruan Saluran: 13 ms

• Impedansi Masukan: 250 ohm

• Resolusi Analog:

• 4–20 mA: 4 µA (4 µA/bit)

• 0–20 mA: 5 µA (5 µA/bit)

• 4–20 mA Ditingkatkan: 5 µA (5 µA/bit)

Kekuatan dan Akurasi

• Persyaratan Daya: 120 mA pada 5 Volt DC

• Ketepatan:

• ±0,25% skala penuh @ 25°C (77°F)

• ±0,5% dari skala penuh selama rentang suhu operasi yang ditentukan

Fitur tambahan

• Rentang Pasokan Eksternal: 20 hingga 30 Volt DC

• Respon Filter Low Pass Input: 19 Hz

• Resolusi Digital: 12 bit

Keadaan lingkungan

• Suhu Operasi: 0 hingga 60°C

• Undian Saat Ini:

• 120mA pada 5VDC

• 65 mA @ 24 VDC (disuplai pengguna)

• Kalibrasi:

• 4 µA per hitungan pada rentang 4 hingga 20 mA

• 5 µA per hitungan pada 0 hingga 20 mA dan 4 hingga 20 mA Ditingkatkan

---
