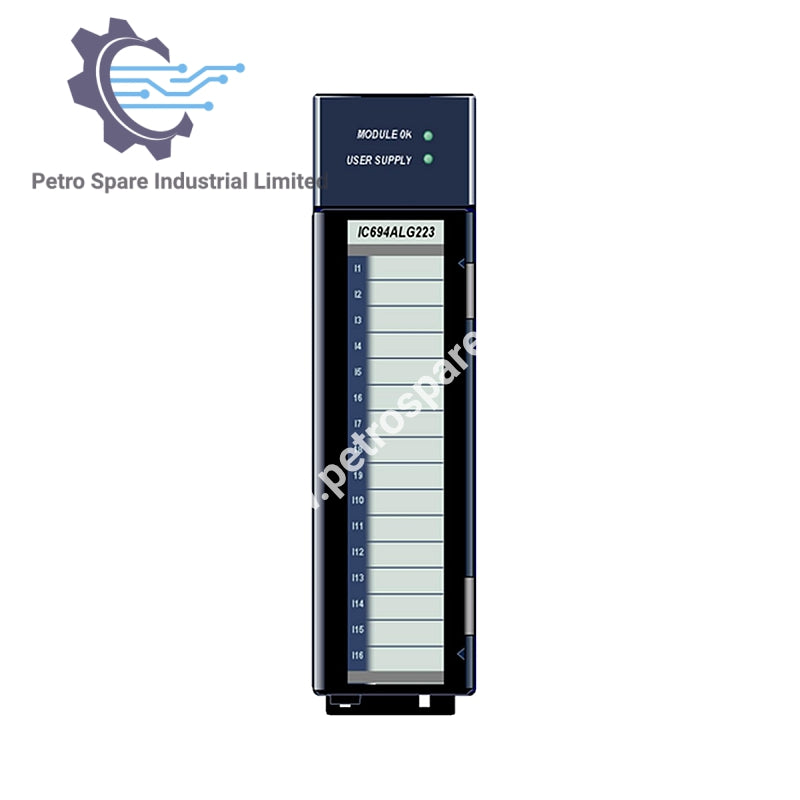

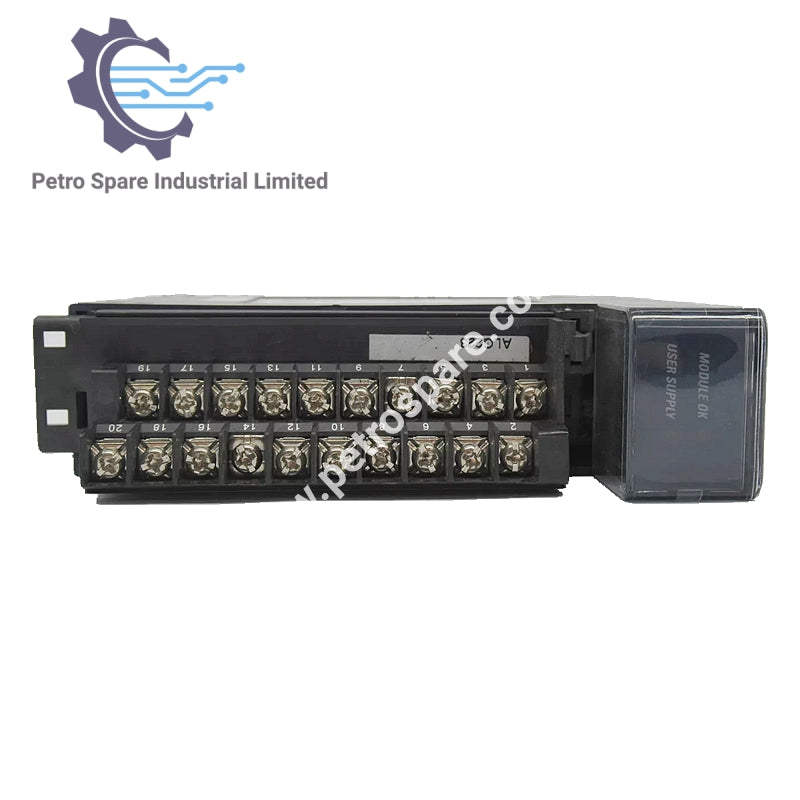

IC694ALG223

Ringkasan

• Model: IC694ALG223

• Jenis: Modul Masukan Analog

• Seri: PACSystem RX3i

• Saluran: 16, single-ended

• Rentang Saat Ini: 0–20 mA, 4–20 mA, 4–20 mA Ditingkatkan (dapat dipilih per saluran)

Pertunjukan

• Kecepatan Pembaruan: 13 ms (untuk semua saluran)

• Resolusi:

• 4–20 mA: 4 µA/bit

• 0–20 mA: 5 µA/bit

• 4–20 mA Ditingkatkan: 5 µA/bit

• Ketepatan:

• ±0,25% dari skala penuh pada 25°C (77°F)

• ±0,5% selama rentang suhu operasi

• Linearitas:

• <1 LSB (rentang 4–20 mA)

• <1 LSB (100 µA hingga 20 mA untuk 0–20 mA dan 4–20 mA Enhanced)

Listrik

• Impedansi Masukan: 250 Ohm

• Respon Filter Low Pass Input: 19 Hz

• Rentang Tegangan Pasokan Eksternal: 20–30 VDC

• Ripple pada Tegangan Pasokan Eksternal: 10%

• Konsumsi Daya Internal:

• 120 mA dari bus 5 VDC

• 65 mA dari 24 VDC (catu daya pengguna)

Isolasi & Perlindungan

• Isolasi (Lapangan ke Backplane dan Ground Frame):

• 250 VAC terus menerus

• 1500 VAC selama 1 menit

• Tegangan Mode Umum: 0 V (saluran single-ended)

• Penolakan Lintas Saluran: >80 dB (DC hingga 1 kHz)

Tambahan

• Kalibrasi:

• Kalibrasi pabrik untuk semua rentang (4–20 mA, 0–20 mA, 4–20 mA Ditingkatkan)

---
