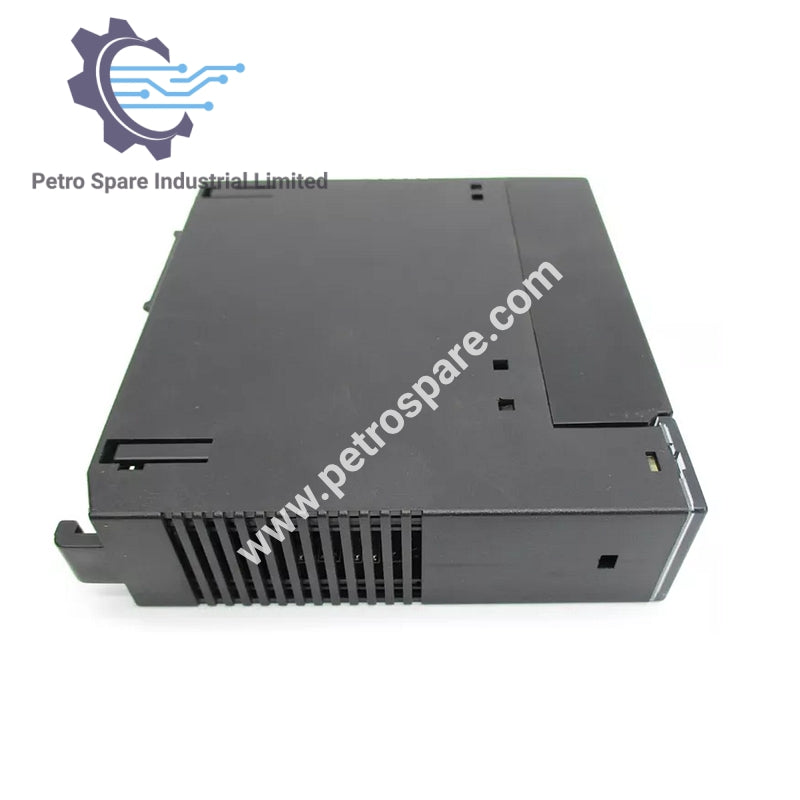

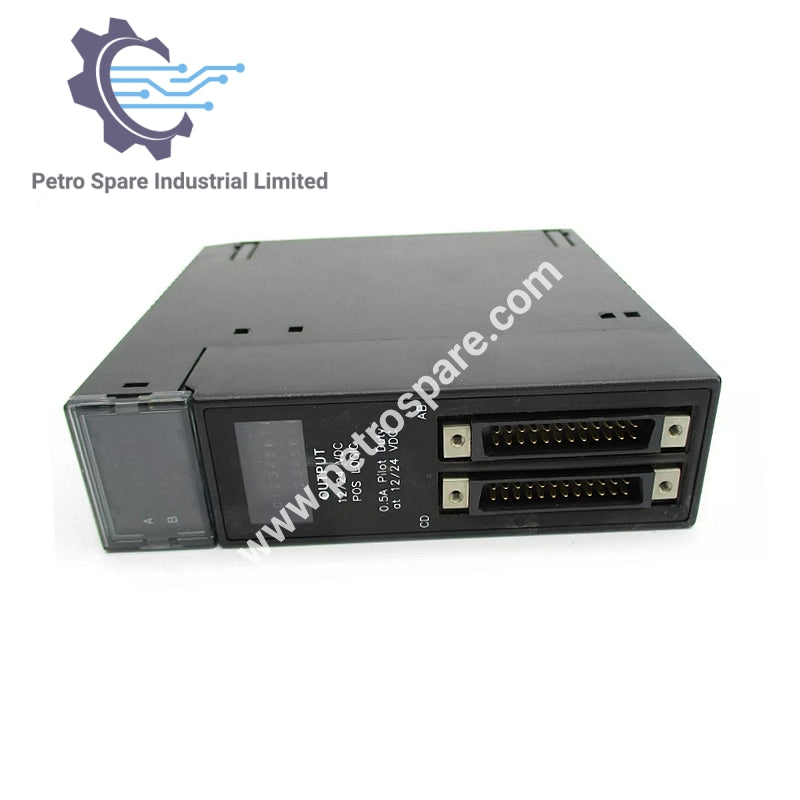

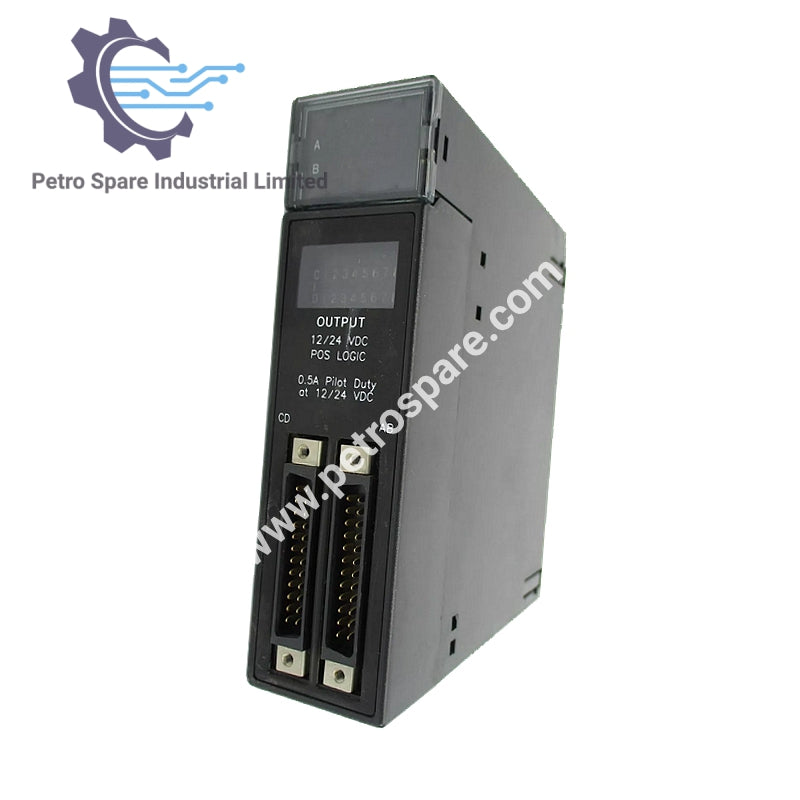

IC693MDL753

Ringkasan

• Produsen: GE Fanuc

• Nomor Produk.: IC693MDL753

• Jenis Produk: Keluaran Logika Positif, 32 Titik

Spesifikasi Keluaran

• Tegangan Terukur: 12/24 Volt DC, logika positif

• Rentang Tegangan Keluaran: 10,2 hingga 28,8 volt DC

• Output per Modul: 32 (empat grup masing-masing delapan output)

Fitur Isolasi

• Sisi Medan dan Logika: 1500 volt

• Antar Grup: 250 volt

Karakteristik Saat Ini

• Arus Keluaran: 0,5 ampere per titik, 4 ampere maksimum per grup, 3 ampere maksimum per pin umum grup

• Arus Inrush: 5,4 ampere selama 10 ms

Detail Kinerja

• Jatuh Tegangan On-state: 0,3 volt DC

• Arus Kebocoran Off-state: 0,1 mA maksimum

• Waktu Respons: 0,5 ms maksimum (Hidup dan Mati)

Konsumsi Daya

• Kekuatan Internal:

  • 260 mA (maksimum) dari bus 5V di backplane (13 mA + 3 mA/titik ON + 4,7 mA/LED)

  • 16,5 mA (maksimum) per grup dari suplai pengguna @ 24 VDC dengan semua delapan output NYALA

  • 9,6 mA (maksimum) per grup dari suplai pengguna @ 12 VDC dengan semua delapan output NYALA

---
