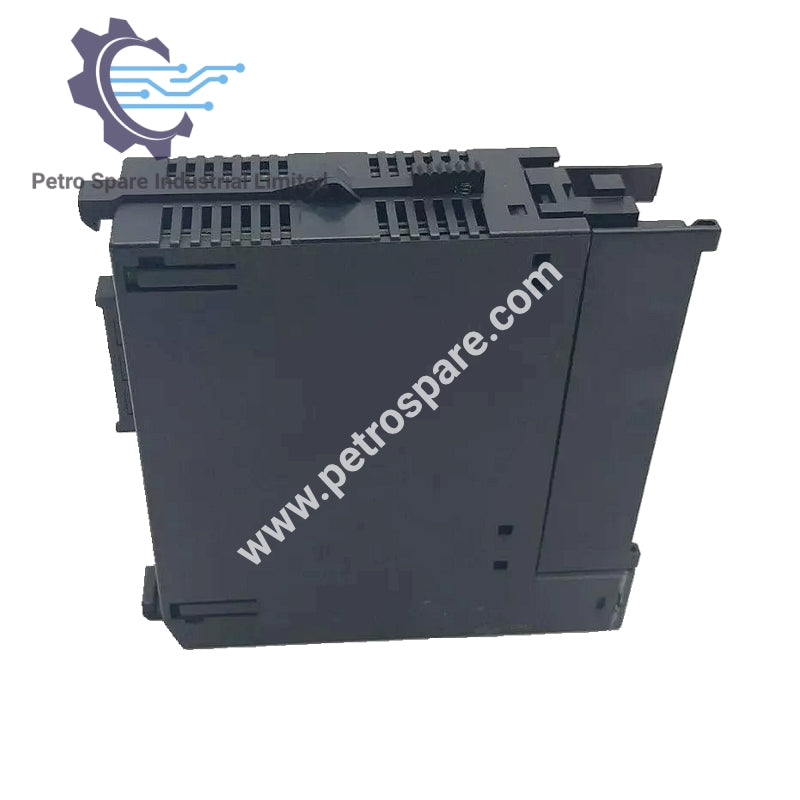

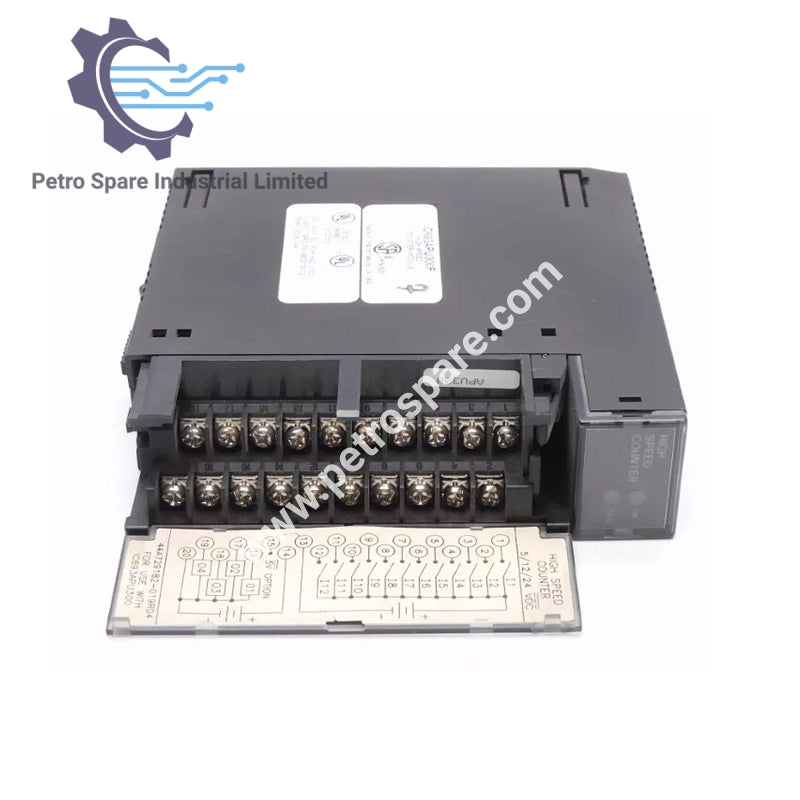

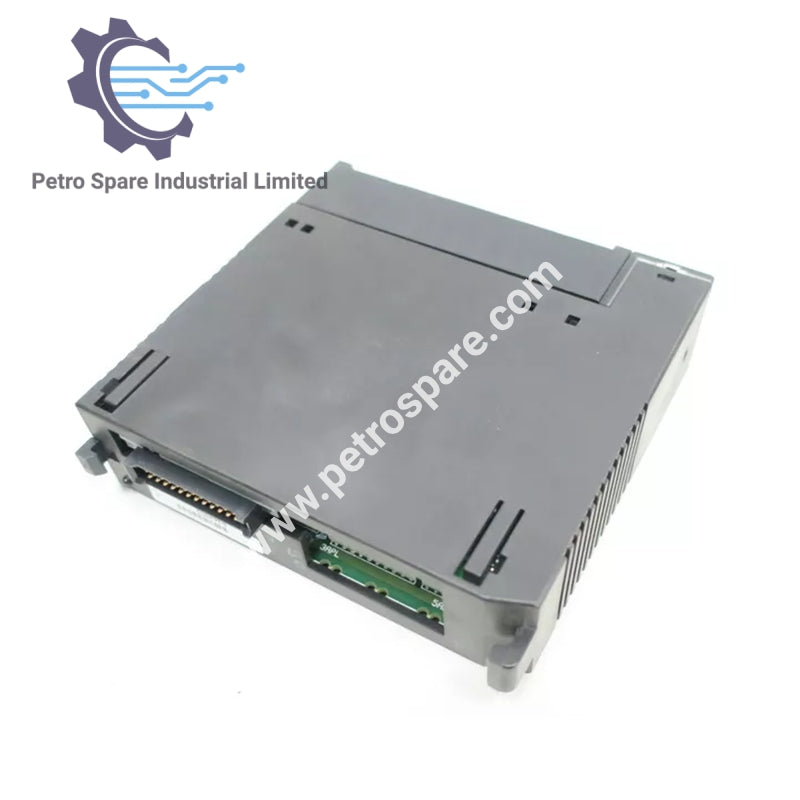

IC693APU300

Ringkasan

• Produsen : GE Fanuc

• Nomor Bagian : IC693APU300

• Seri : Seri 90-30

• Jenis Produk : Modul Penghitung Kecepatan Tinggi (HSC)

Masukan Dan Keluaran Spesifikasi

• Saluran Masukan : 12 masukan logika positif

• Rentang Tegangan Masukan : 5 VDC, 10–30 VDC

• Saluran Keluaran : 4 keluaran logika positif

• Peringkat Keluaran :

  • 10–30 VDC @ 500 mA maksimum

  • 4,75–6 VDC @ 20 mA maksimum

Pertunjukan

• Kecepatan Hitung Maksimum : Hingga 200 kHz

• Tarif Hitung Minimum : 20 kHz

• Mode Penghitung : Naik, turun, dua arah, diferensial

• Perlindungan Input : Perlindungan terhadap hubung singkat

Indikator Dan Perlindungan

• Indikator LED : BOARD OK dan CONFIG OK

• Perlindungan Output : Sekering 3 Amper untuk semua titik

• Isolasi : 250 Volt AC

Aplikasi

• Aplikasi yang Kompatibel : Pengukuran, aliran, pengukuran kecepatan, penanganan material, kontrol gerakan, dan kontrol proses

Kekuatan Dan Tambahan Rincian

• Konsumsi daya : 250 mA pada 5 VDC

• Tegangan Operasi : Sumber dari backplane

• Rentang Tegangan Keluaran : 4.7–40 VDC

• Kemampuan Penggerak Beban CMOS : Ya

---
