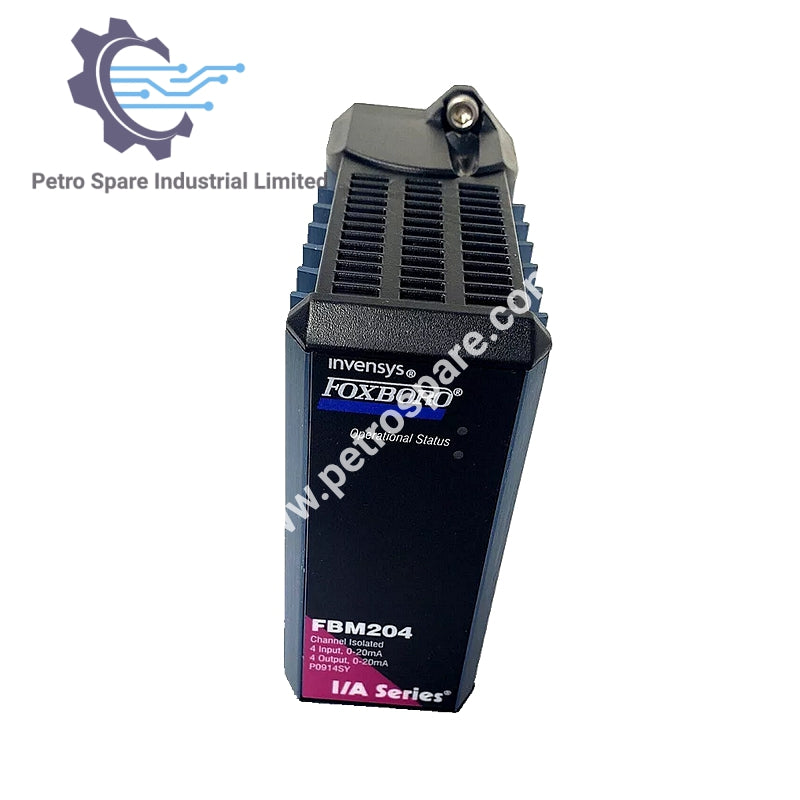

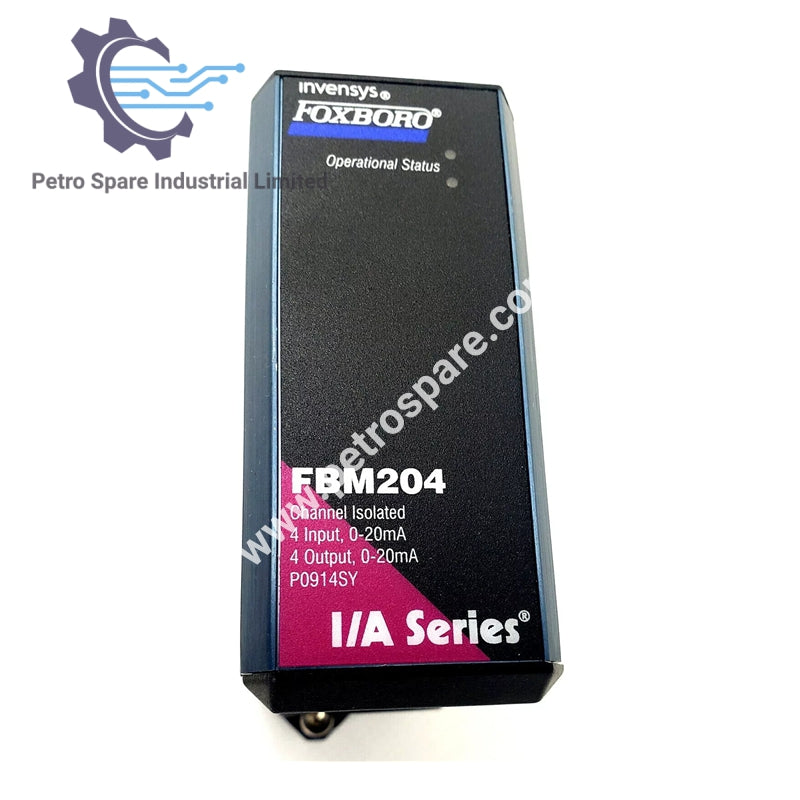

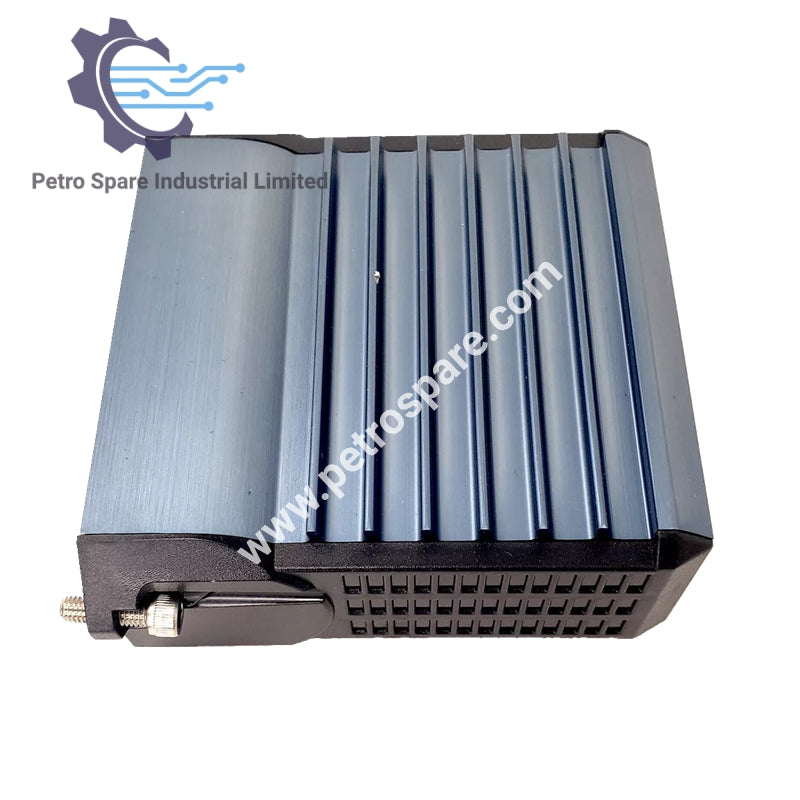

FBM204

Ringkasan

FBM204: modul I/O analog 0 hingga 20 mA dengan saluran input dan output terisolasi untuk kontrol yang tepat.

Saluran Masukan/Keluaran

• Saluran: Empat saluran input analog 20 mA dc dan empat saluran output analog 20 mA dc.

• Isolasi: Setiap saluran terisolasi dan independen.

Rentang Input/Output (Setiap Saluran)

• Rentang: 0 hingga 20,4 mA dc (nominal).

Persyaratan Kalibrasi

• Kalibrasi: Tidak ada kalibrasi yang diperlukan untuk modul dan perakitan terminasi.

Persyaratan Daya

• Rentang Tegangan Masukan (Redundan): 24 V dc +5%, -10%.

• Konsumsi: 7 W.

• Pelepasan Panas: 3,5 W.

Pemasangan

• Modul: Dipasang pada pelat dasar, yang dapat dipasang pada rel DIN (secara horizontal atau vertikal) atau secara horizontal pada rak 19 inci menggunakan kit pemasangan. Sebagai alternatif, FBM204 dipasang pada struktur pemasangan konversi Seri 100.

• Perakitan Terminasi: Dipasang pada rel DIN dan dapat menampung berbagai gaya rel DIN (32 mm dan 35 mm).

Berat

• Modul: 284 g (10 oz).

• Majelis Penghentian:

• Tipe Kompresi: 159 g (0,35 lb).

• Tipe Cincin Lug: 204 g (0,45 lb).

Dimensi - Modul

• Tinggi: 102 mm (4 inci), 114 mm (4,5 inci) termasuk lug pemasangan.

• Lebar : 45 mm (1,75 inci).

• Kedalaman : 104 mm (4,11 in).

---
