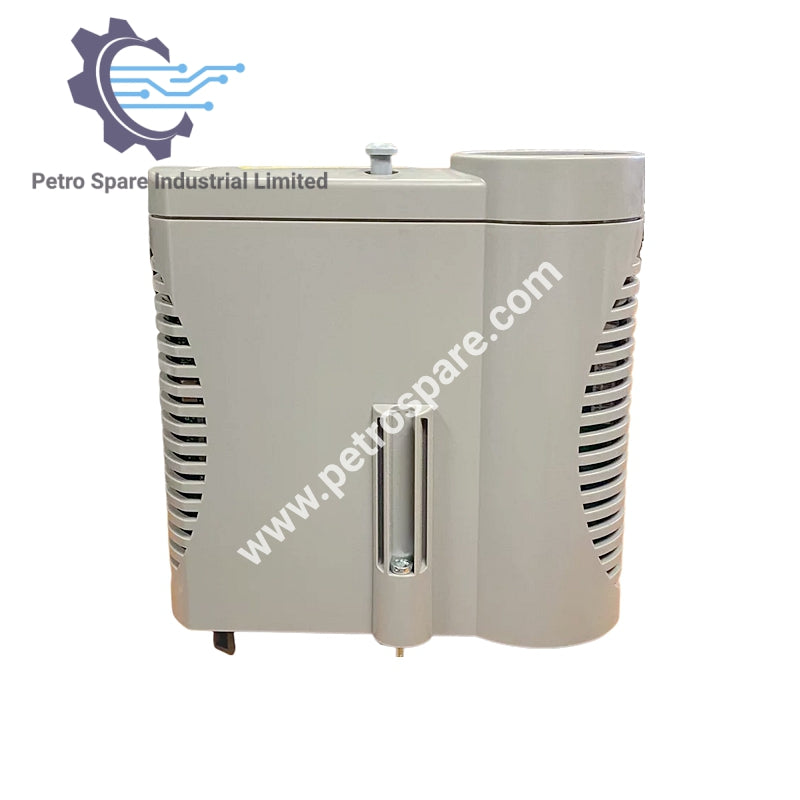

CC-PAIM01 51405045-175

Ringkasan

Honeywell CC-PAIM01 adalah modul Input Analog Tingkat Rendah (Suhu) yang dirancang untuk pengukuran dan pemantauan yang tepat dari termokopel (TC) dan detektor suhu resistansi (RTD) di lingkungan industri.

Model FTA PMIO

• 1.MU-TAMR04
• TAM04
• TAMT14

Spesifikasi Masukan

• Jenis Input: Termokopel dan/atau RTD
• Saluran Masukan: 64 sepenuhnya terisolasi, dalam kenaikan 16 saluran
  • Saluran-ke-saluran, saluran-ke-PM, dan saluran-ke-sumber daya umum
• Kecepatan Pemindaian Input: 1 detik tetap (maksimal hingga 64 saluran/detik).
• Bandwidth Saluran: 0 hingga 4,7 Hz (-3 dB)

Metrik Kinerja

• Rentang Input Nominal (hanya TC):
  • -20 hingga +100 milivolt
• Input Kontinu Mode Normal Maksimum (Tidak merusak untuk jenis termokopel yang dikonfigurasi):
  • -10 hingga +10 volt (TC)
  • -1 hingga +2 Volt @ 100 miliampere (RTD)
• Kesalahan Gain:
  • 0,050% skala penuh maksimum (untuk rentang -20 hingga +100 milivolt)

Akurasi & Stabilitas

• Stabilitas Suhu:
  • TC, input millivolt: ±20 ppm per °C maksimum
  • Input RTD: ±20 ppm per °C maksimum
• Long-Term Drift: 500 ppm

---
