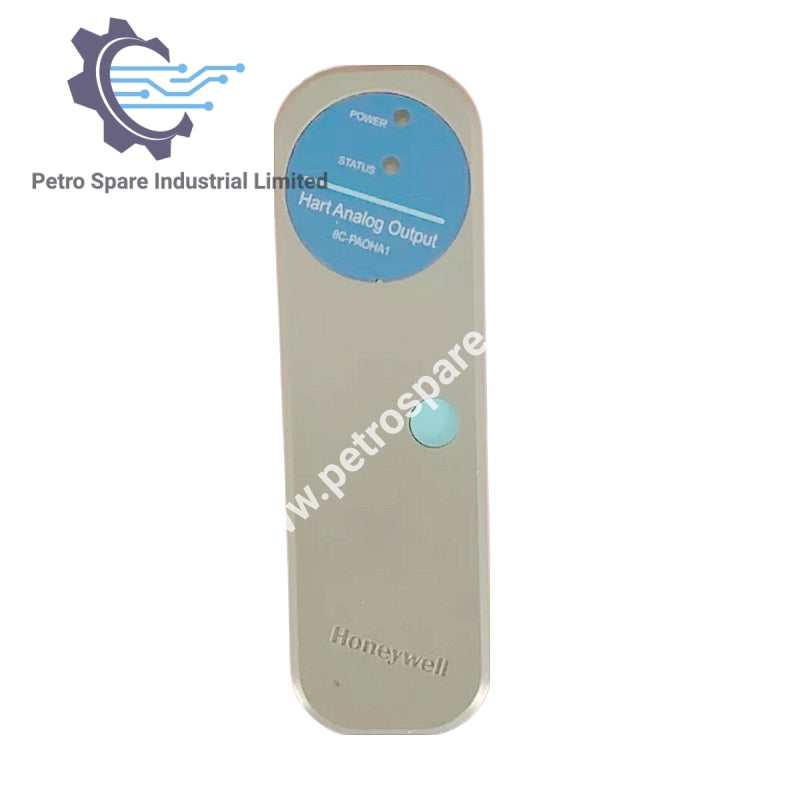

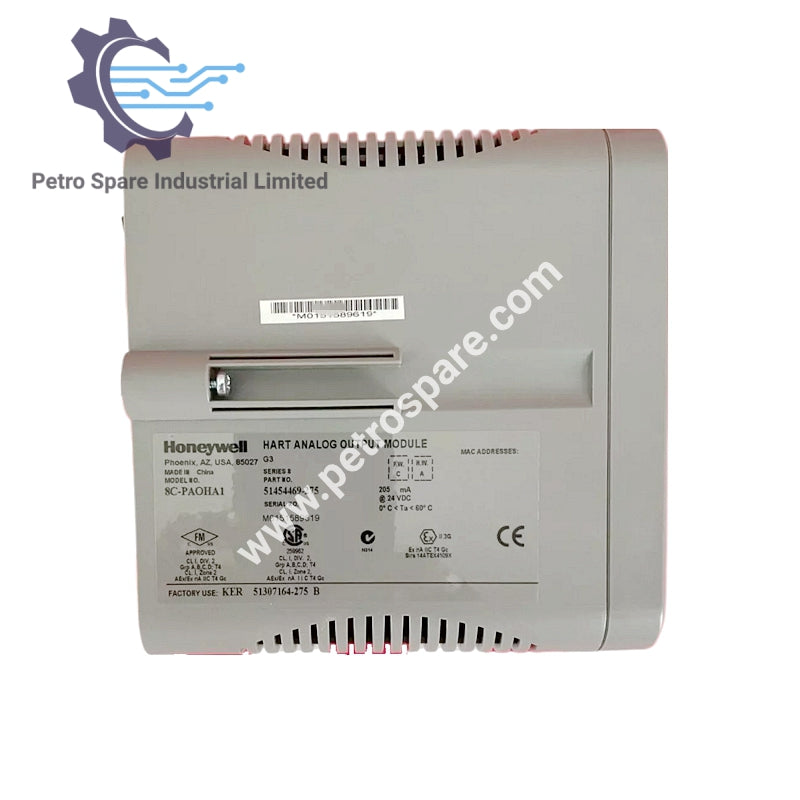

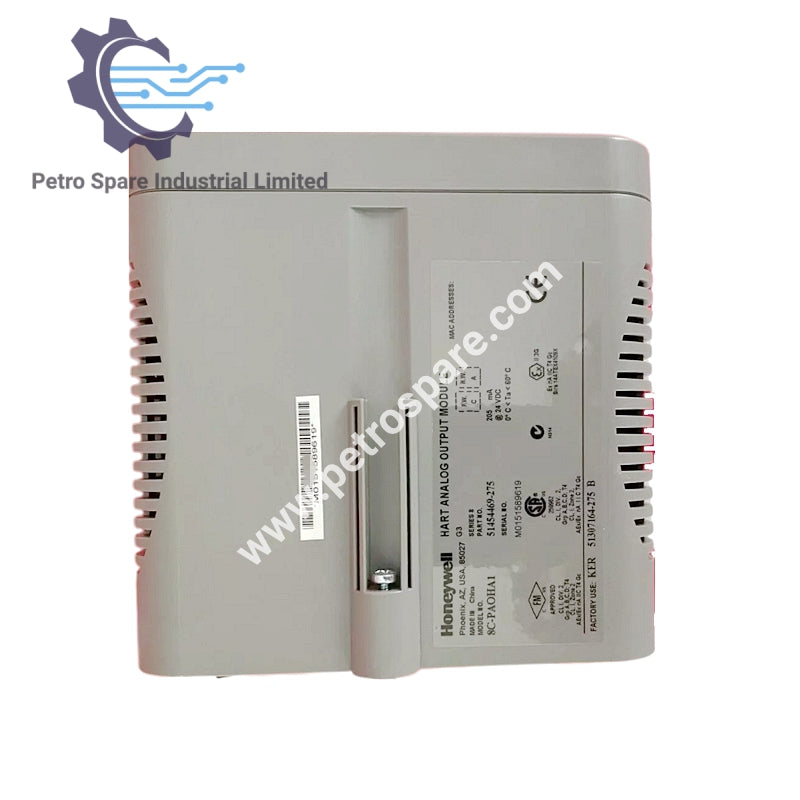

8C-PAOHA1 51454469-275

Ringkasan

• Model: 8C-PAOHA1 51454469-275
• Jenis: Keluaran Analog dengan HART
• Kategori: Modul Input / Output
• Fitur Khusus: Modul IOTA Berlapis

spesifikasi elektrik

• Jenis Keluaran: 4-20 mA
• Saluran Keluaran: 16
• Output Ripple: < 100 mV puncak-ke-puncak (pada beban 250 Ω)
• Pergeseran Suhu Output: 0,005% Skala Penuh/°C
• Linearitas Arus Keluaran: ± 0,05% dari nominal Skala Penuh
• Resistansi Beban: 50-800 Ω (supply 24 V = 22 VDC hingga 28 VDC)
• Peringkat Tegangan: 24 VDC
• Peringkat Modul Saat Ini: 205 mA

Kinerja dan Akurasi

• Resolusi: ± 0,05% Skala Penuh
• Akurasi Terkalibrasi: ± 0,2% Skala Penuh (25°C) termasuk linearitas
• Rentang Arus Output yang Dapat Diatur Langsung: 2,9 mA hingga 21,1 mA
• Tegangan Kepatuhan Keluaran Maksimum: 16 V (supply 24 V = 22 VDC hingga 28 VDC)
• Tegangan Sirkuit Terbuka Maksimum: 22 V

Spesifikasi Respon dan Waktu

• Waktu Respons: Menyelesaikan dalam 1% dari nilai akhir dalam 80 ms (kode input DAC ke output)
• Kesenjangan (0 mA) Output ke Bidang saat Peralihan: maksimum 10 ms (hanya berlaku untuk redundansi)
• Penghapusan dan Penyisipan Modul: Didukung dengan kekuatan

---
