DS200TCQAG1B

Ringkasan

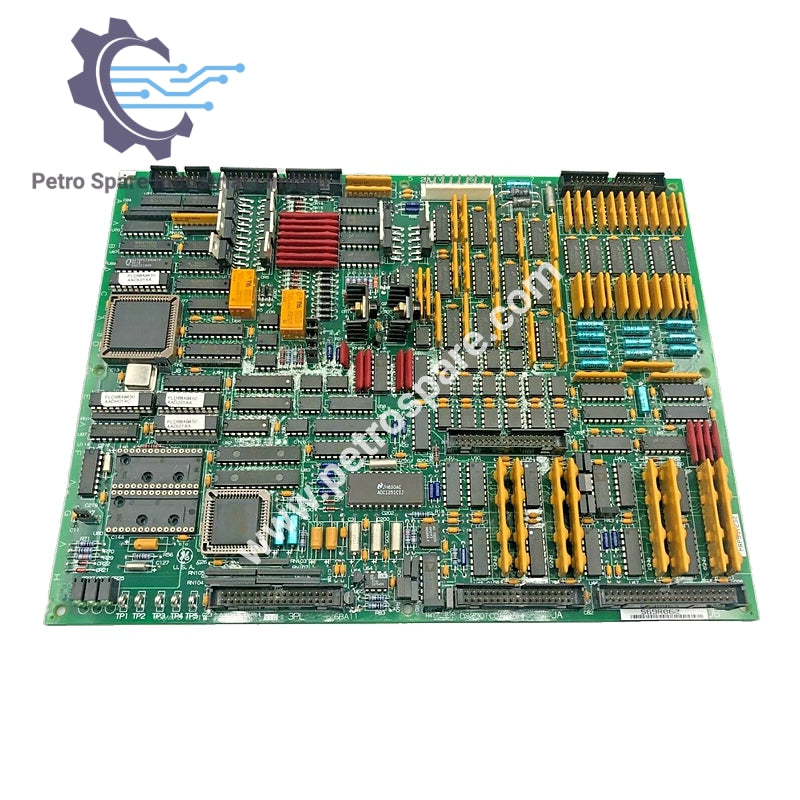

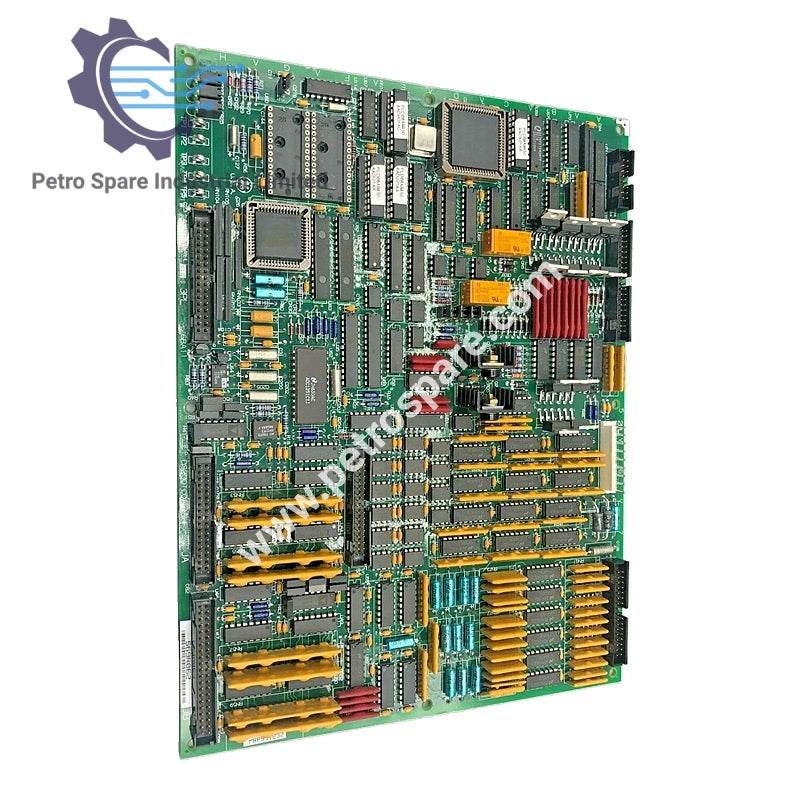

DS200TCQAG1B adalah Papan I/O Analog RST oleh General Electric dalam Seri Mark V, digunakan dalam sistem kontrol turbin gas untuk mengukur dan mengkondisikan sinyal analog seperti LVDT, termokopel, dan sinyal 420 mA.

Spesifikasi

• Nomor Bagian: DS200TCQAG1B
• Pabrikan : General Electric
• Jenis Produk: Papan I/O
• Seri : Mark V

Fitur

• Pengkondisian Sinyal: Mengukur dan mengkondisikan sinyal analog.
• Transmisi Sinyal: Menggunakan 3PL, JA, JB, JD, JE, dan JG konektor.
• 420 mA Signals: Mengkondisikan deteksi stall kompresor dan sinyal tekanan aliran bahan bakar.
• Komunikasi: Antarmuka dengan STCA, TCQC, dan TCQE papan.

Detail Konektor

• 2PL: Mendistribusikan daya.
• 3PL: Bus data untuk STCA, TCQA, TCQE.
• JA: Membawa input termokopel.
• JB: Menangani sinyal 4-20 mA.
• JD: Mengirim sinyal perjalanan ke TCTG.
• JE: Mengirimkan sinyal pulsa/generator.
• JG: Membawa input getaran dan DC.

---
