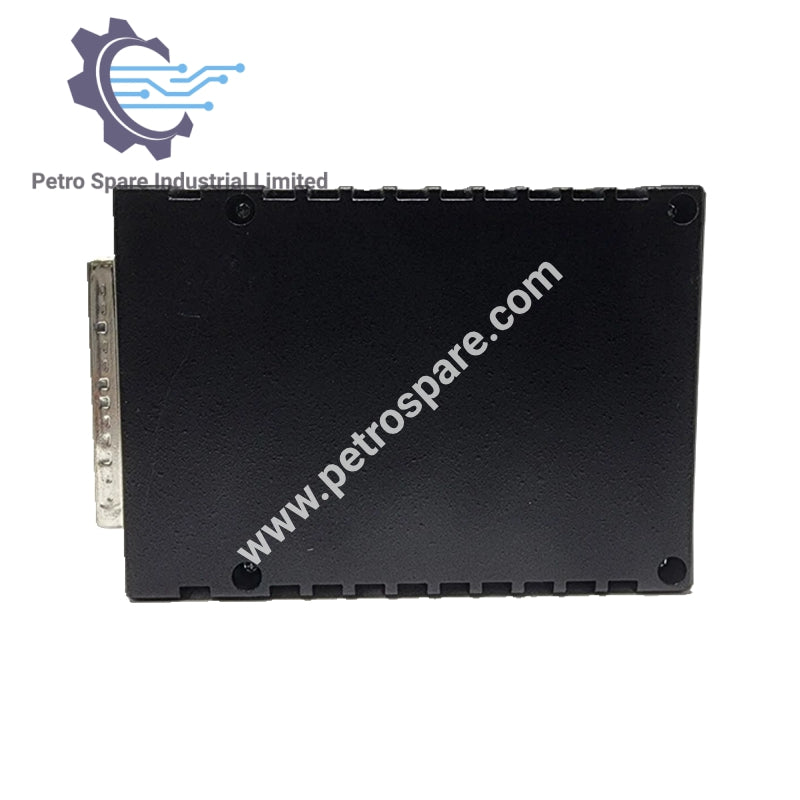

IS220PAICH2A

Ringkasan

• Manufacturer: General Electric

• Seri: Mark VIe

• Nomor Bagian: IS220PAICH2A

• Jenis Produk: Modul I/O Analog

Fungsionalitas

• Tujuan:

• Antarmuka antara jaringan Ethernet dan papan terminal input analog

• Menyediakan koneksi untuk hingga sepuluh input dan output analog

• Masukan:

• Sepuluh input analog

• Delapan input pertama: 5V, 10V, atau input loop arus 4-20 mA

• Dua input terakhir: input arus 1 mA atau 4-20 mA

• Keluaran:

• Dua output loop arus saat ini (0 hingga 20 mA)

• Output pertama mendukung arus 0-200 mA

Desain

• Konektor:

• Konektor pin DC-37 untuk sambungan ke papan terminal

• Konektor Ethernet RJ-45 ganda untuk komunikasi dengan pengontrol

• Ditenagai oleh konektor tiga pin

• Fitur Diagnostik:

• Lampu indikator LED untuk diagnostik visual

Konfigurasi & Instalasi

• Lampiran:

• Terhubung langsung ke papan terminal

• Mendukung mode simplex dengan papan terminal yang mendukung TMR (tiga konektor pin DC-37)

• Dewan Akuisisi:

• Termasuk papan prosesor BPPx dan papan akuisisi khusus untuk fungsi I/O analog

---
