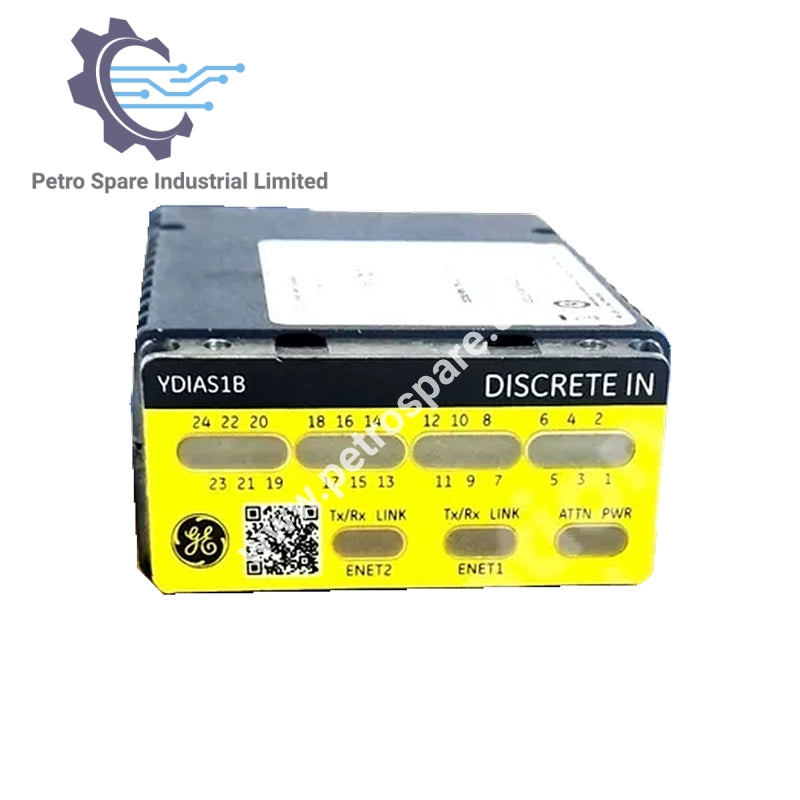

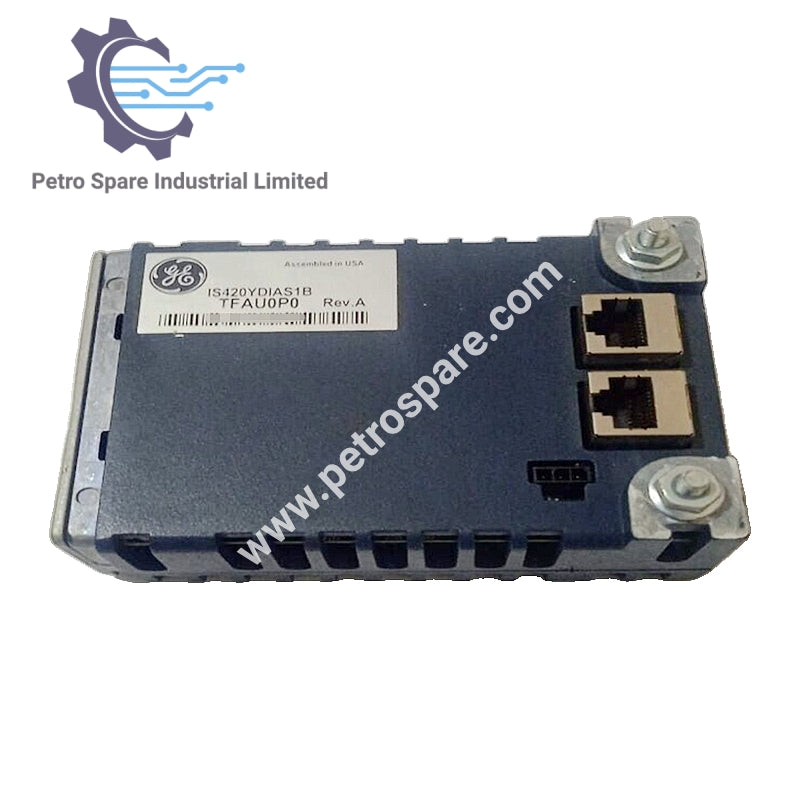

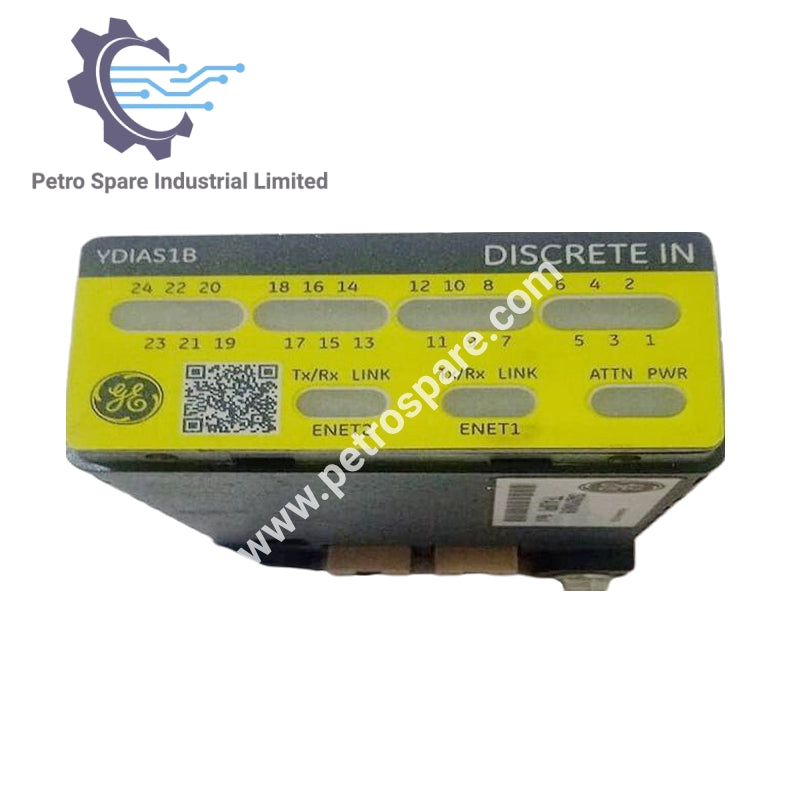

IS420YDIAS1B

Ikhtisar Produk

• ID Produk: IS420YDIAS1B
• Pabrikan : General Electric
• Seri: Mark VIeS
• Jenis: Modul Kontak I/O Diskrit

spesifikasi elektrik

• Saluran Relai: 24
• Isolasi Input: 1500 V
• Penolakan Tegangan AC: 125 V DC
• Input Daya: Konektor tiga pin

Kondisi operasi

• Suhu Pengoperasian: -40 hingga 70°C
• Suhu Penyimpanan : -40 hingga 85°C
• Kelembaban Relatif: 5% hingga 95%, tanpa kondensasi

Ukuran

• Tinggi: 8.26 cm
• Lebar: 4,19 cm
• Kedalaman: 12.1 cm

Kondisi Sinyal & Penyaringan

• Pengolahan Sinyal: Perpindahan level dan penyaringan untuk input diskrit
• Ambang Input: 13% penguncian untuk mencegah keadaan tidak terdefinisi
• Histeresis: Diterapkan untuk meningkatkan keandalan sinyal

Diagnostik & Indikator

• LED Status: LED Kuning per input menunjukkan aktivasi
• Mode Uji: Pengujian berkala opto-coupler setiap 4 detik
• Deteksi Tegangan Rendah: Memberi peringatan jika tegangan turun di bawah 40% dari nominal

Konektivitas

• Ethernet: Dua konektor RJ-45 untuk komunikasi jaringan
• Konektor Output: DC-37 pin untuk koneksi papan terminal

Keamanan & Kepatuhan

• Isolasi: Isolasi opto-kopler untuk setiap input
• Perlindungan Over-voltage: Terintegrasi untuk melindungi dari kerusakan

---
