IC697MDL671

Ringkasan

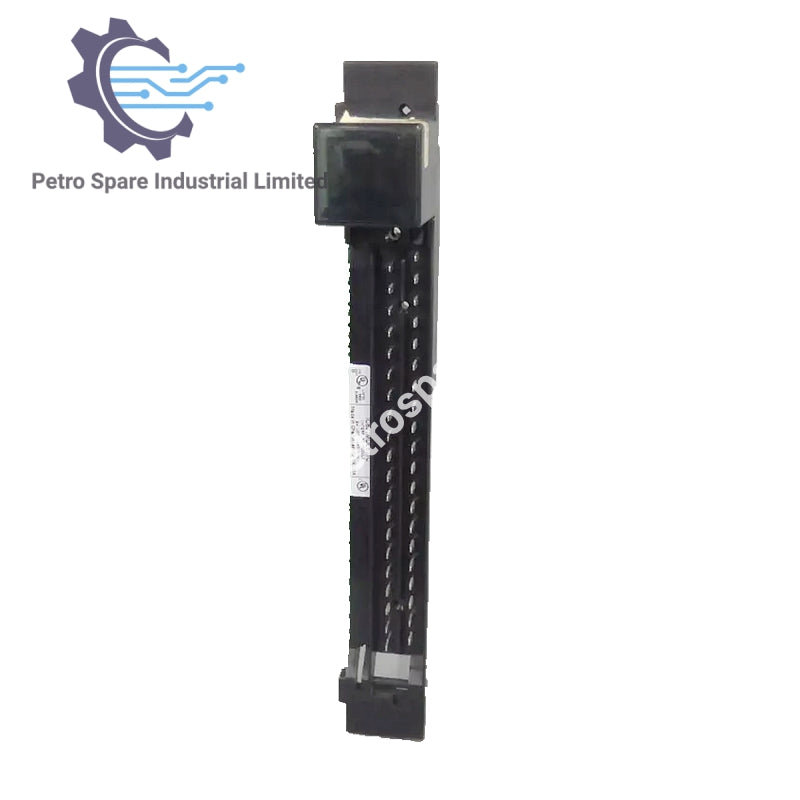

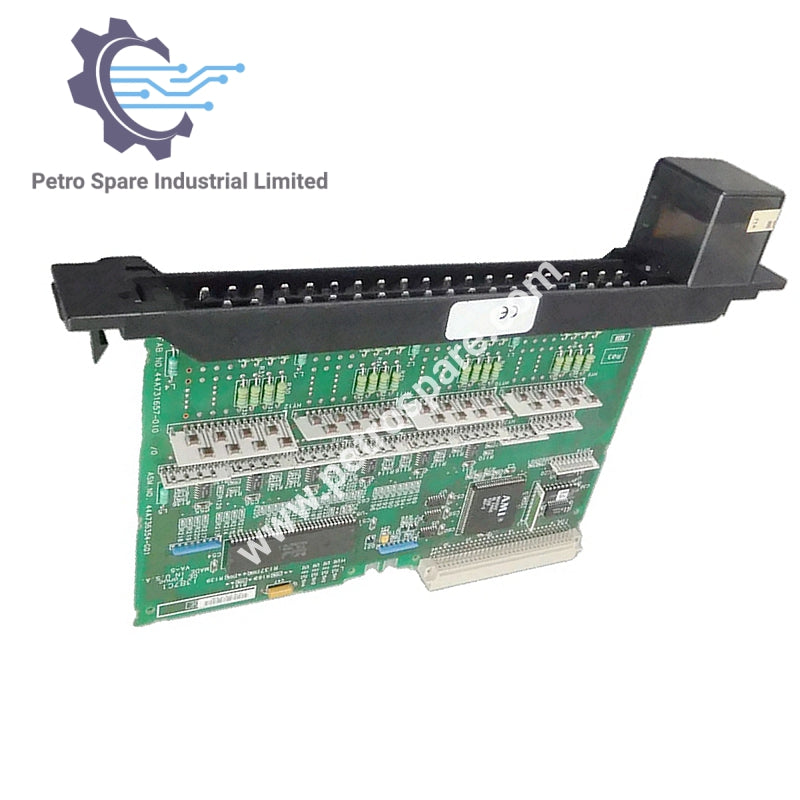

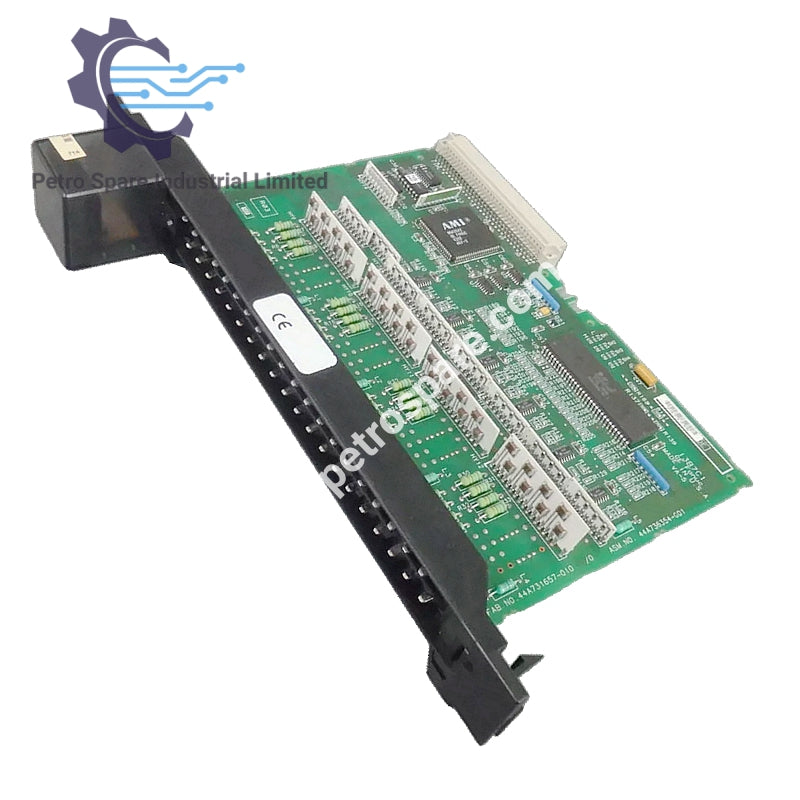

IC697MDL671 adalah modul input diskrit logika positif/negatif 24V DC dengan 14 titik yang dirancang untuk digunakan dengan sistem GE Fanuc Series 90-70.

Daya dan Arus

• Tegangan Terukur : 24V DC
• Arus yang Diperlukan dari Bus 5V: 0.30A

Spesifikasi

• Rentang Tegangan Masukan (Vs): -3 hingga +30V DC
• Arus Masukan: 10mA (tipikal) pada tegangan terukur
• Impedansi Masukan: 2.6K ohm
• Isolasi: 1500V (input ke backplane), 500V antara grup
• Tegangan Dalam Negeri:
• • Positif: 13,5V hingga 30V
  • Negatif: -3V hingga Vs-13.5V
• Arus On-state: 6mA hingga 15mA
• Tegangan Off-state:
  • Positif: -3V hingga 5V
  • Negatif: Vs-5V hingga 30V
• Arus Off-state: 0 hingga 2mA

Performa dan Fitur

• Filter Masukan: Dapat dipilih antara 1ms atau 10ms
• Lebar Puls Minimum: 1ms (filter 1ms), 11ms (filter 10ms)
• Interupsi Input ke Respons Output: 1,5ms (dengan CPU IC697CPM915)
• Rasio Interupsi: 500Hz (dengan CPU IC697CPM915), 290Hz (dengan CPU IC697CPU731)

Logika dan Kompatibilitas

• Kemampuan Interupsi: 14 titik interupsi, input pertama dikonfigurasi sebagai interupsi
• Waktu Penundaan Filter: Dapat dikonfigurasi antara 1ms dan 10ms
• Kompatibilitas Saklar Proksimitas: Ya
• Dukungan Sistem VME: Dirancang untuk standar VME C.1

---
