IC693MDL646

Ringkasan

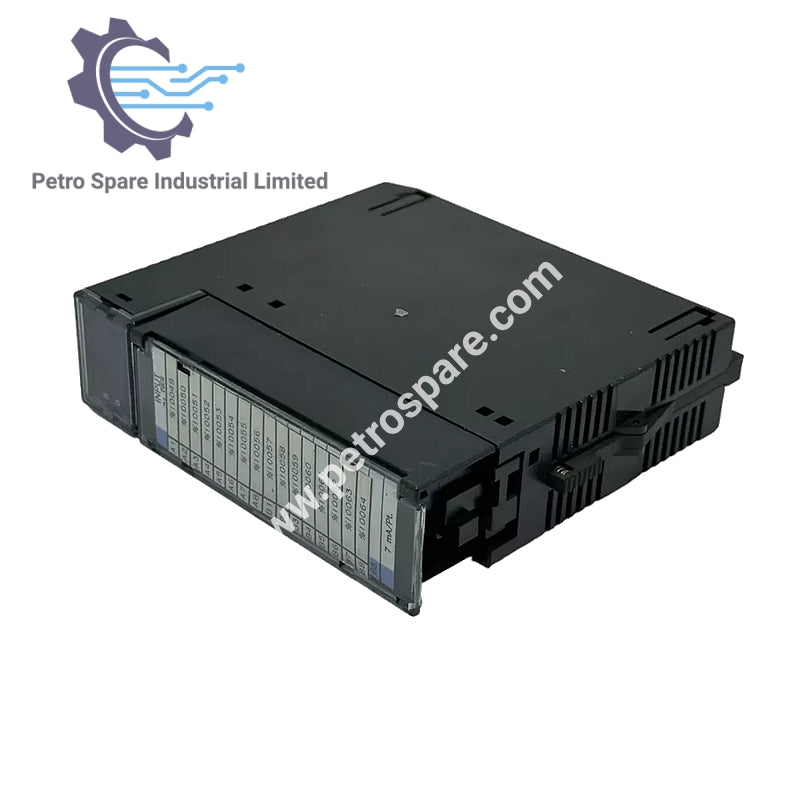

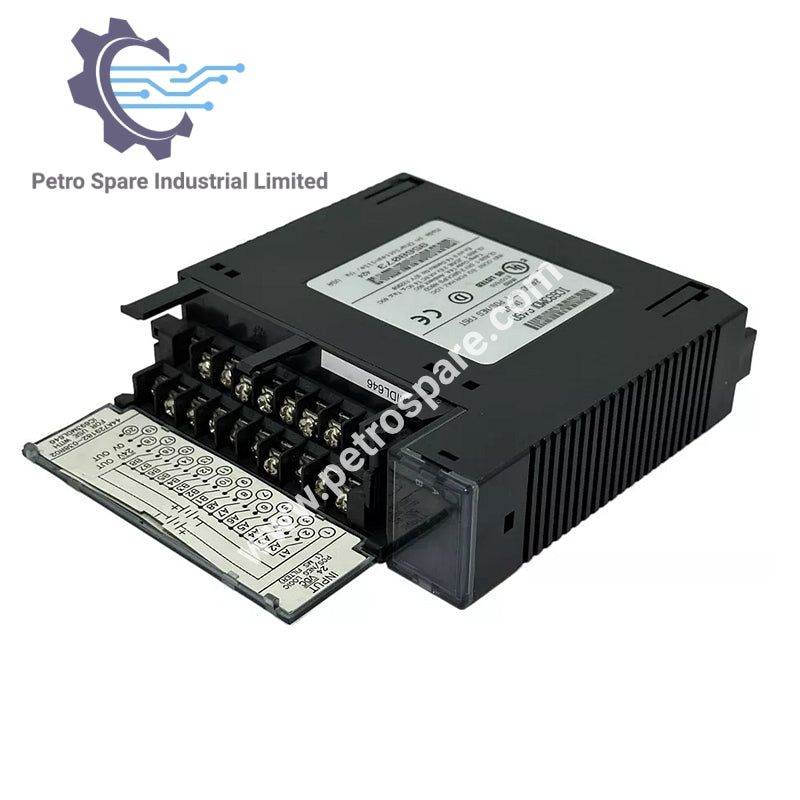

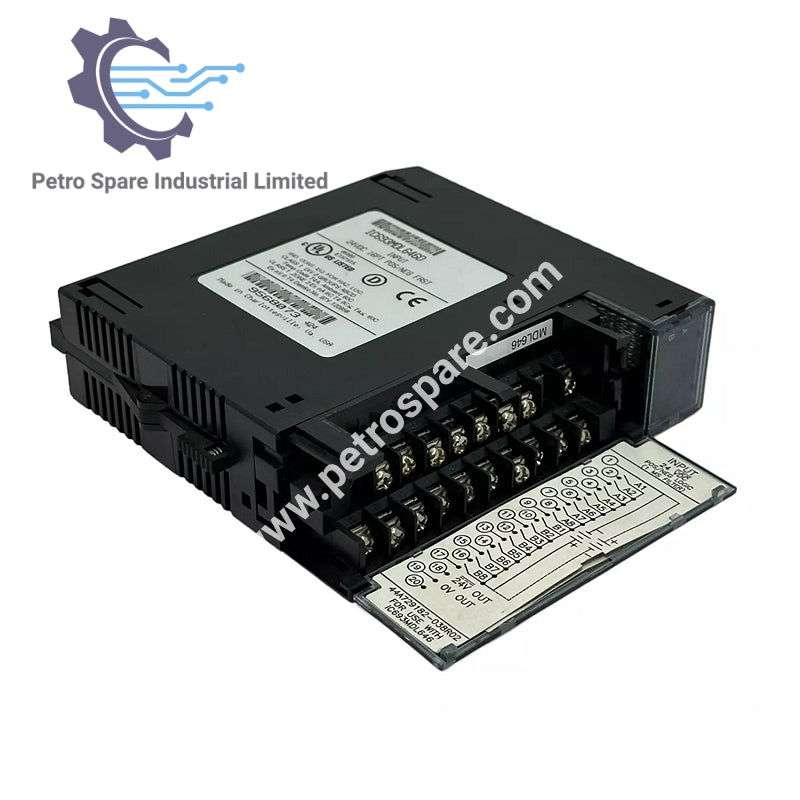

IC693MDL646 adalah modul input diskrit Seri 90-30 dengan 16 saluran, mendukung rentang input 0-30 VDC dan konfigurasi logika positif/negatif.

Listrik

• Rentang Tegangan: 0-30 VDC
• Tegangan Nominal : 24 VDC
• Arus Masukan : 7 mA per saluran
• Tegangan On-State: 11,5-30 VDC
• Tegangan Luar Negeri: 0-5 VDC
• Arus On-State: 3.2 mA
• Arus Off-State: 1.1 mA
• Waktu Respons: 1 ms (nyala dan mati)

Konfigurasi

• Saluran: 16
• Pemasangan: Logika Positif / Negatif
• Isolasi: 1500 VDC (sisi lapangan ke sisi logika)

Kekuatan

• Kekuatan Bidang Belakang :
  • 80mA pada 5VDC
  • 125mA pada 24VDC
• Input: 16 (satu grup, umum tunggal)

---
