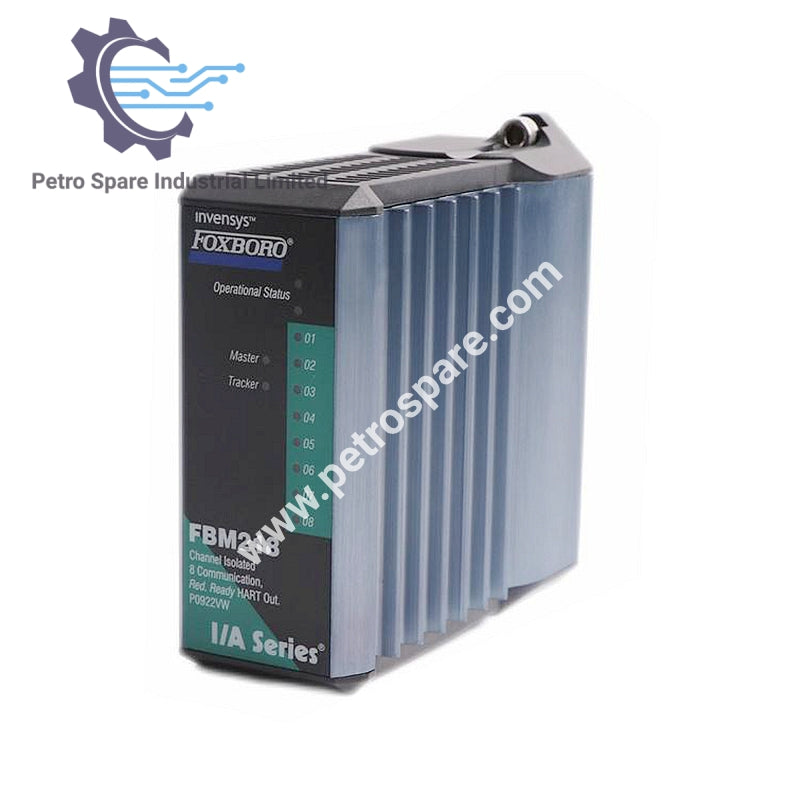

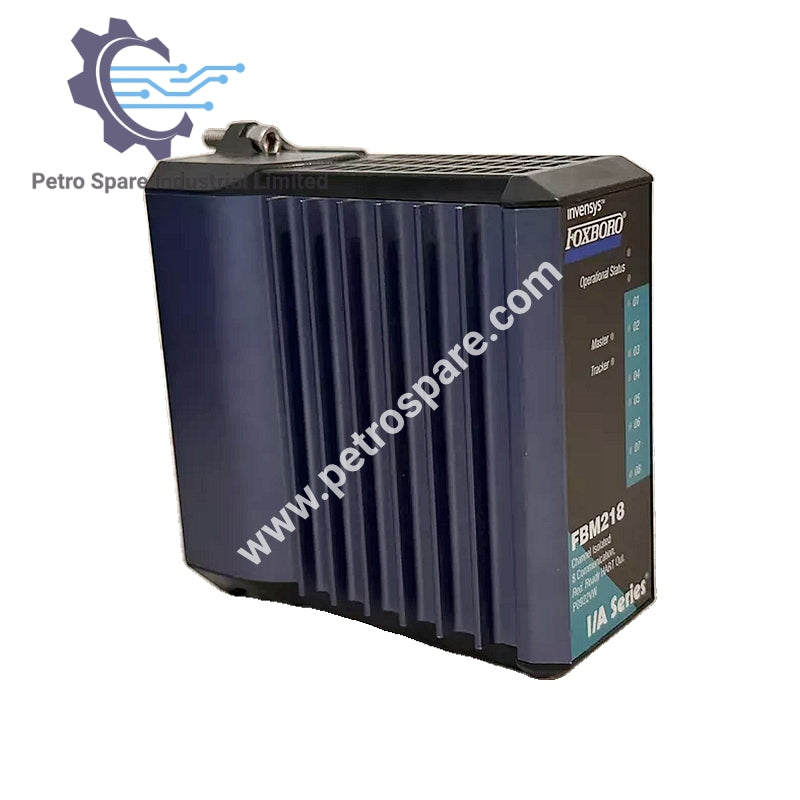

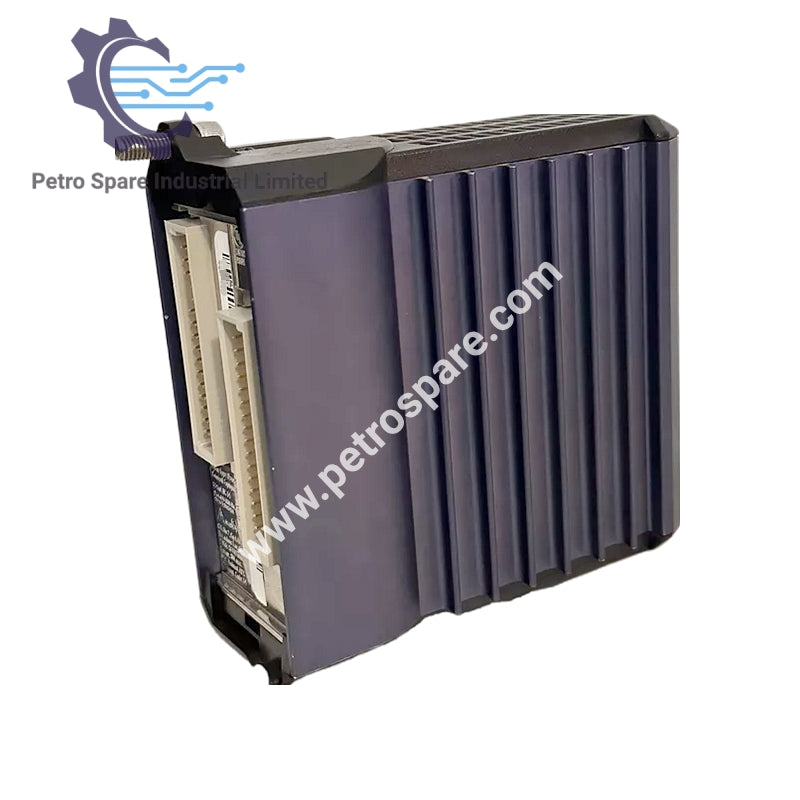

FBM218 P0922VW

Ringkasan

'The FBM218 P0922VW adalah modul output redundan yang dirancang untuk komunikasi dengan instrumen yang sesuai dengan HART, memberikan kinerja yang andal dalam sistem kontrol industri.'

Nomor bagian

• MODUL FBM218: RH922VW (menggantikan P0922VW)

Berat

• Modul: perkiraan 284 g (10 oz).

• Perakitan Penghentian: 181 g (0,40 lb) perkiraan

Dimensi – Modul

• Tinggi: 102 mm (4 in)

• Tinggi (termasuk lug pemasangan): 114 mm (4,5 in)

• Lebar : 45 mm (1,75 inci)

• Kedalaman : 104 mm (4,11 inci)

Tipe Instrumen HART yang Didukung

• HART Instruments: Mematuhi Versi 5, 6, atau 7 dari spesifikasi HART

Antarmuka

• Saluran: 8 saluran keluaran terisolasi

Komunikasi ke Perangkat

• Jenis: Point-to-point, master/slave, asinkron, setengah-dupleks pada 1200 baud

• Pemeriksaan Kesalahan: Paritas pada setiap byte, dan pemeriksaan kesalahan CRC 32-bit pada setiap pesan

Komunikasi Fieldbus

• Komunikasi: Berkomunikasi dengan FCM atau FCP terkait melalui fieldbus HDLC redundan 2 Mbps

Persyaratan Daya

• Rentang Tegangan Masukan (Redundan): 24 V DC +5% -10%

• Konsumsi: 7 W (maksimum)

• Pembuangan Panas: 5 W (maksimum)

Kondisi operasi

• Suhu:

• Modul: -20 hingga +70°C (-4 hingga +158°F)

• Rakitan Pengakhiran - PA: -20 hingga +70°C (-4 hingga +158°F)

• Kelembaban Relatif: 5 hingga 95% (tanpa kondensasi)

• Ketinggian: -300 hingga +3.000 m (-1.000 hingga +10.000 kaki)

---
