DI820

Ringkasan

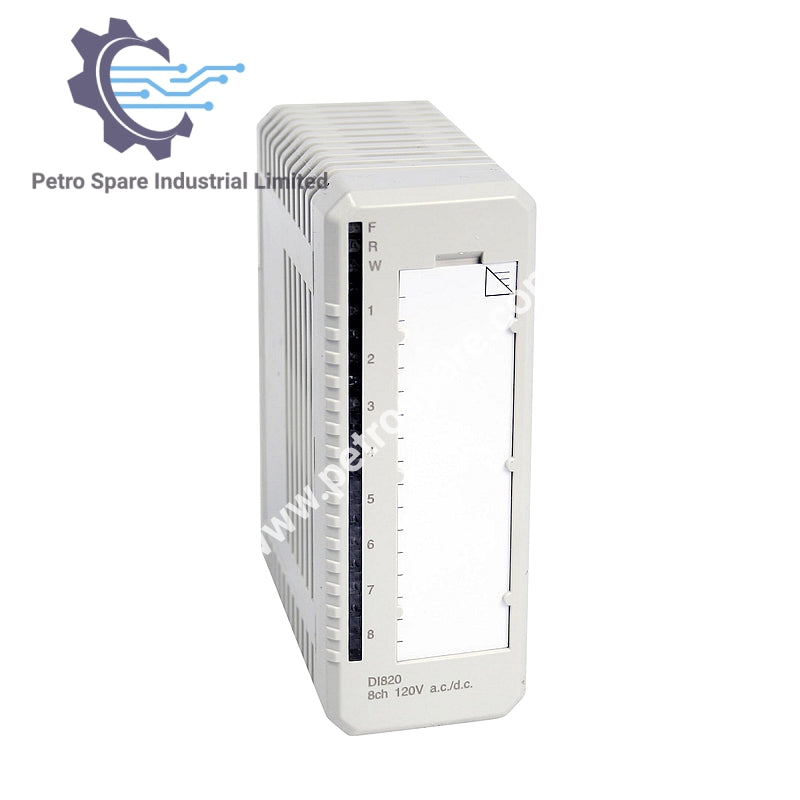

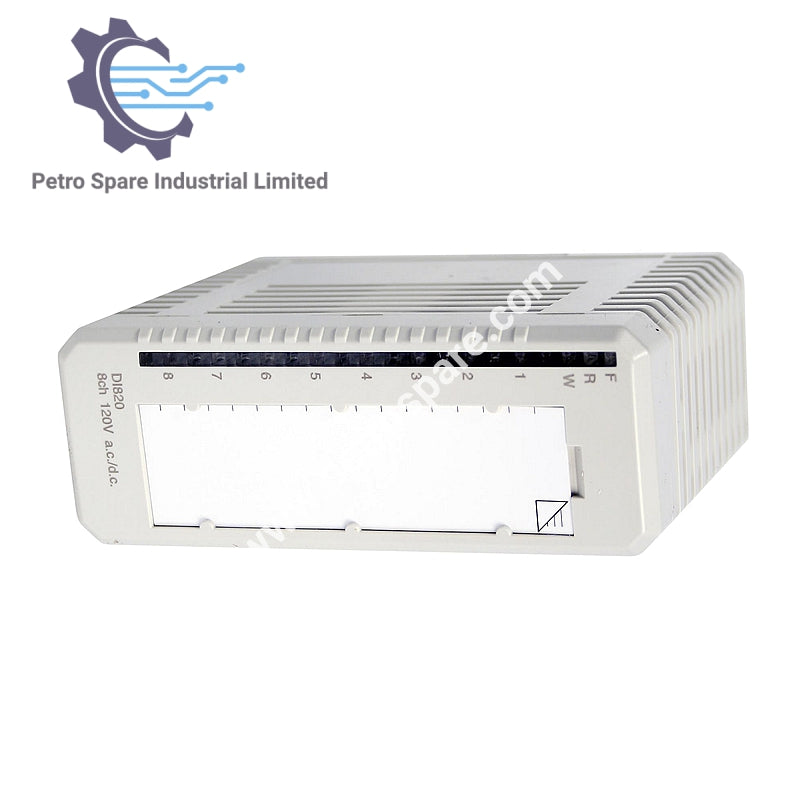

Modul Input Digital ABB DI820 dari seri S800 I/O menyediakan fungsionalitas input yang andal dan fleksibel dengan 8 saluran untuk sinyal digital arus tenggelam, ideal untuk sistem otomatisasi industri.

Spesifikasi

• Nomor Artikel: 3BSE008512R1

• Jenis Sinyal: Penurunan arus

• Rentang Tegangan Masukan: 120 V a.c. / 110 V d.c.

• Saluran: 8

• Mekanika: S800

Pertunjukan

• Rentang Tegangan Masukan ("0"): 0…30 V a.c., 0…20 V d.c.

• Rentang Tegangan Masukan ("1"): 77…130 V a.c., 75…145 V d.c.

• Impedansi Masukan: 12 kΩ (a.c.), 39 kΩ (d.c.)

• Filter Waktu (Dapat Dipilih): 2, 4, 8, 16 ms

• Rentang Frekuensi Masukan: 47…63 Hz

• Pembatasan Arus: Daya sensor dapat dibatasi arus oleh MTU

• Panjang Kabel Lapangan Maksimum:

• 200 meter (219 yard) untuk a.c. (100 pF/m)

• 600 meter (656 yard) untuk d.c.

Lingkungan & Listrik

• Tegangan Isolasi Terukur: 250 V

• Tegangan Uji Dielektrik: 2000 V a.c.

• Dissipasi Daya: Typ. 2,8 W

• Konsumsi Saat Ini (Modulbus 5 V): 50 mA

• Konsumsi Saat Ini (Modulbus 24 V): 0

• Konsumsi Saat Ini (24 V Eksternal): 0

Dimensi Fisik

• Lebar: 45 mm (1.77”)

• Kedalaman: 102 mm (4,01”), 111 mm (4,37”) termasuk konektor

• Tinggi: 119 mm (4,7”)

• Berat: 0,18 kg (0,4 lbs.)

---
