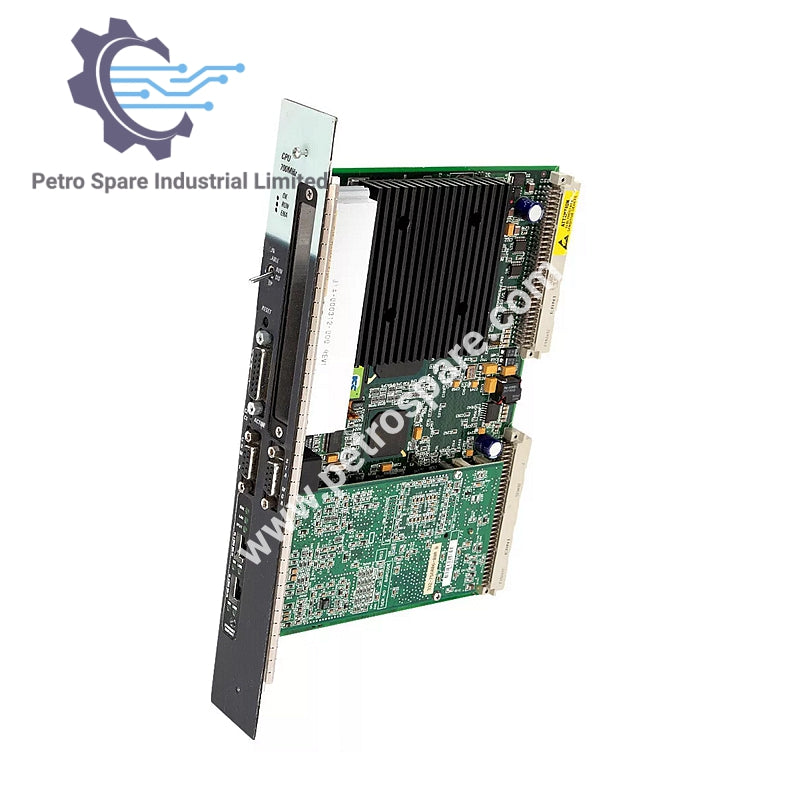

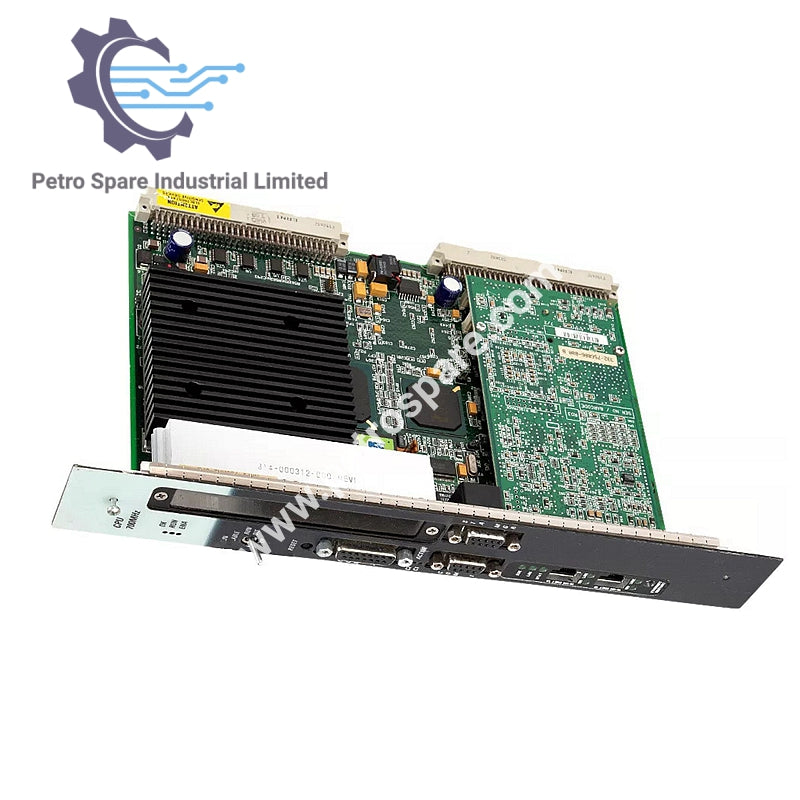

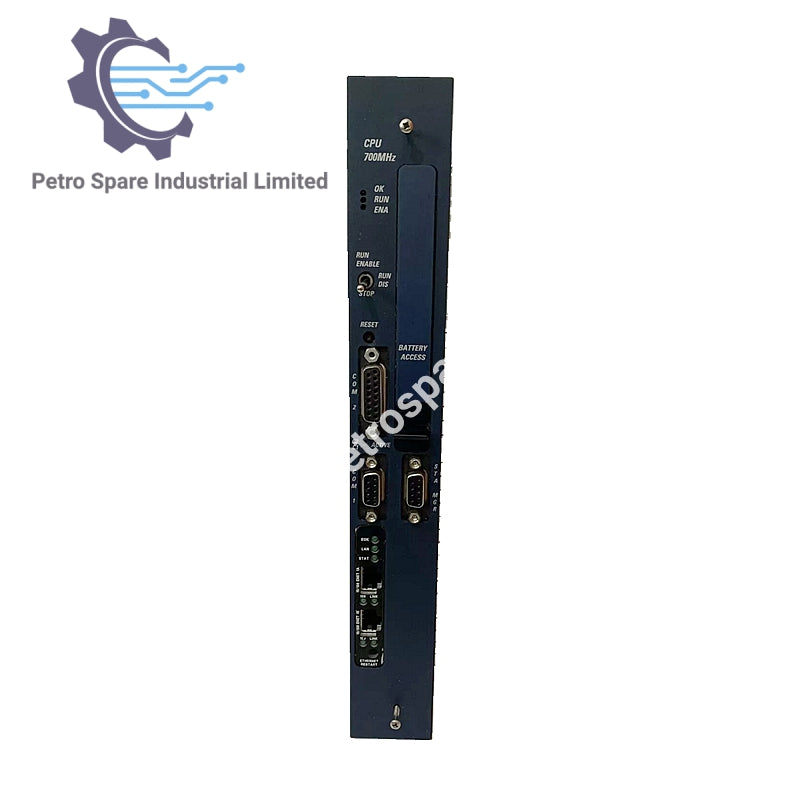

IC698CPE020

Ringkasan

IC698CPE020 adalah Unit Pemrosesan Pusat (CPU) GE Automation yang dirancang untuk kontrol yang efisien dan andal dalam sistem otomatisasi.

Spesifikasi

• Daya Proses: mikroprosesor Pentium III 700 MHz dengan kemampuan floating-point

• Ingatan:

• 10 MB RAM (volatile, didukung oleh baterai CMOS)

• 10 MB NVRAM (non-volatile, untuk penyimpanan firmware dan data)

• Kinerja: Menjalankan 1000 kontak Boolean dalam 0,14 ms

Konektivitas

• Pelabuhan:

• 3 port serial (RS-232 dan RS-485, dengan satu sebagai port manajer stasiun)

• 2 port Ethernet untuk jaringan TCP/IP (memerlukan kabel RJ-45 Kategori 5)

• Protokol yang Didukung: Modbus RTU Slave, SNP, Serial I/O

Pemrograman dan Kontrol

• Operasi: Dikendalikan melalui komputer yang terhubung atau saklar tiga posisi di dalam kendaraan

• Fitur Pemrograman:

• Mendukung hingga 512 blok program

• Diagram tangga dan pemrograman C

• Dukungan variabel simbolik

• Mode pengujian modifikasi

• Pemantauan data sistem jaringan

Panduan Instalasi

• Penempatan Rak: Slot 1 di rak

• Langkah-langkah Pengaturan:

• Rekam alamat MAC perangkat

• Matikan rak sebelum pemasangan

• Pasang unit dengan aman dan sambungkan port Ethernet dan serial.

• Pulihkan daya dan sambungkan baterai CMOS

---
