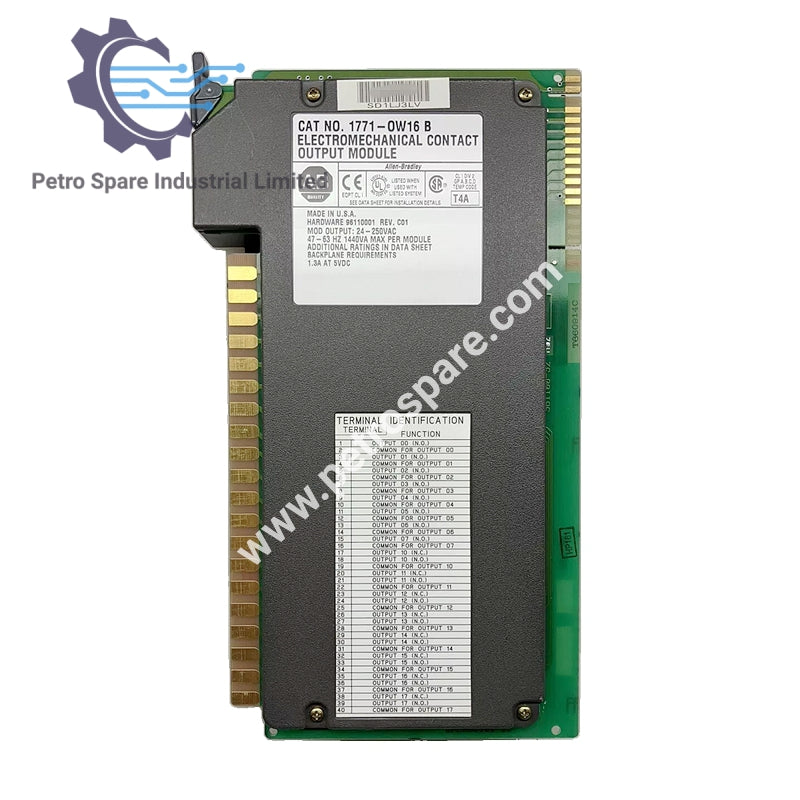

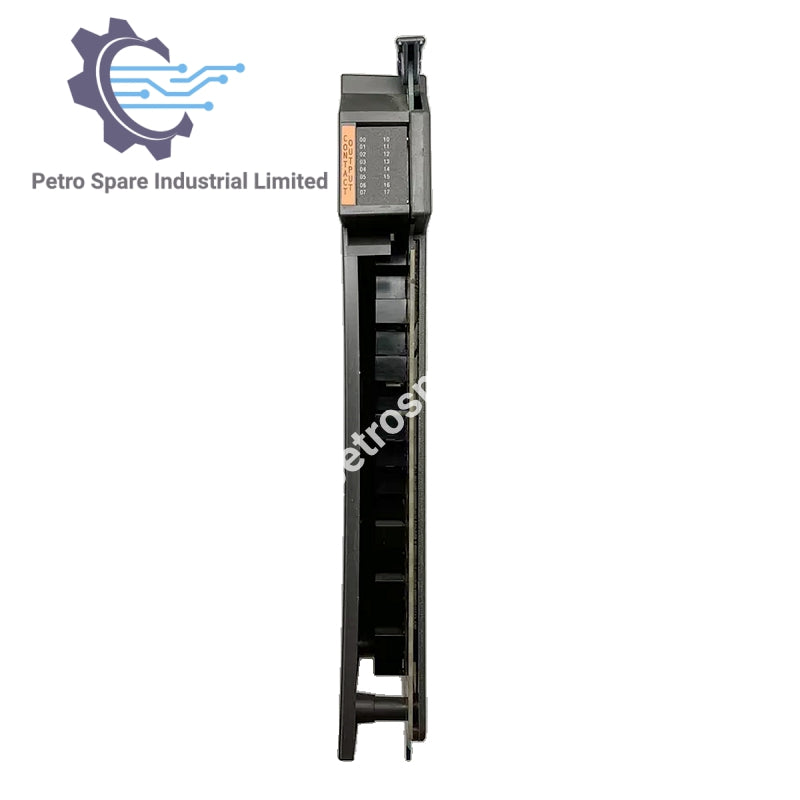

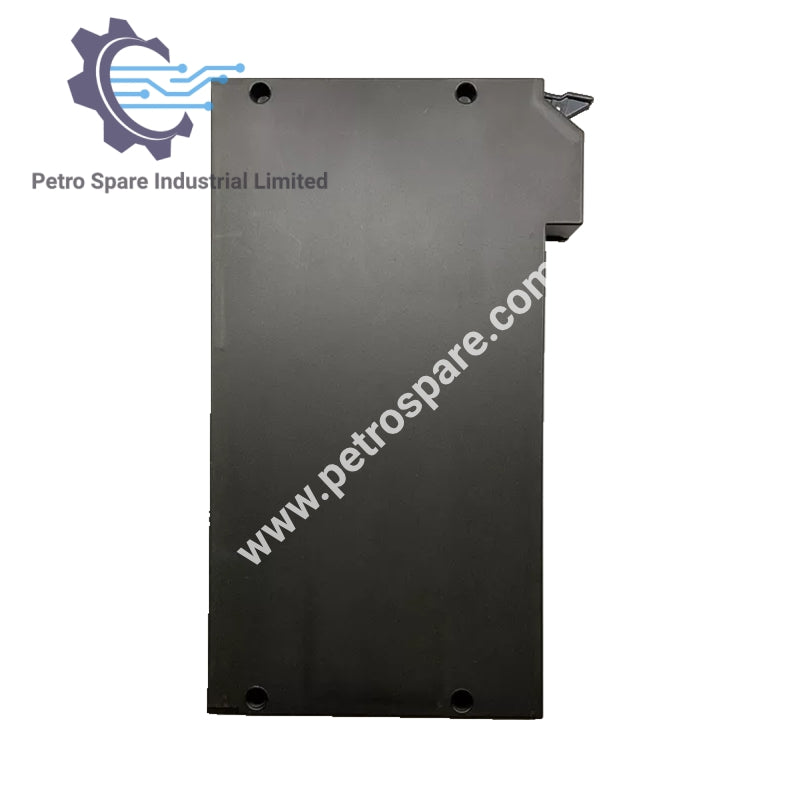

1771-OW16

Ringkasan

• Produsen: Otomatisasi Rockwell
• Merk : Allen-Bradley
• Nomor Bagian: 1771-OW16
• Jenis Modul: Modul Output Kontak Digital
• Output per Modul: 16

Spesifikasi

• Lokasi Modul: 1771-A1B hingga A4B
• Rating Tegangan: 24-250V AC (rms), 47-63Hz; 24-150V DC
• Rating Daya (DC): 80W per output (maks); 1280W per modul (maks)
• Rating Daya (AC): 500 VA per output (maks); 1440 VA per modul (maks)
• Rating Saat Ini (AC): 2A per output pada daya terukur, cos ≥ 0.4
• Rating Saat Ini (DC): 2A per output hingga 40V; 1A per output pada 50V per saluran
• Arus Lonjakan Maksimum :
  • DC: maksimum 2A per output (pada daya terukur)

• Frekuensi Switching: 1/3Hz pada beban maksimum

Pertunjukan

• Beban Kontak Minimum : 10mA
• Waktu Operasi/Pelepasan: 10ms maksimum; 5ms (1ms) tipikal
• Waktu Bounce Maksimum: 4ms
• Umur Harapan Kontak Listrik: 300K operasi @ 25°C (cos = 1)

Daya & Termal

• Disipasi Daya :
  • Semua relay mati: 0.015W
  • Semua relay aktif: 6.55W
• Disipasi Termal :
  • Semua relai mati: 0,05 BTU/jam
  • Semua relai menyala: 22,24 BTU/jam

Instalasi & Pengkabelan

• Arus Backplane : maksimum 1,3A
• Panjang Kabel Maksimum: 1000ft (304.8m)
• Ukuran Kabel: 14 gauge (2mm²) stranded maksimum
• Arm Pemasangan Lapangan: Nomor Katalog 1771-WN
• Torsi Sekrup Lengan Pengkabelan: 7-9 inci-pon

Keadaan lingkungan

• Suhu Pengoperasian: 0°C hingga 60°C (32°F hingga 140°F)
• Suhu Penyimpanan: -40°C hingga 85°C (-40°F hingga 185°F)
• Kelembaban Relatif: 5% hingga 95% (tanpa kondensasi)

Tegangan Isolasi

• 1500V AC selama 1 detik, sisi pelanggan ke sisi sistem
• 1500V AC selama 1 detik, saluran ke saluran
• Kumparan 4000V ke kontak (relay terukur)

---
