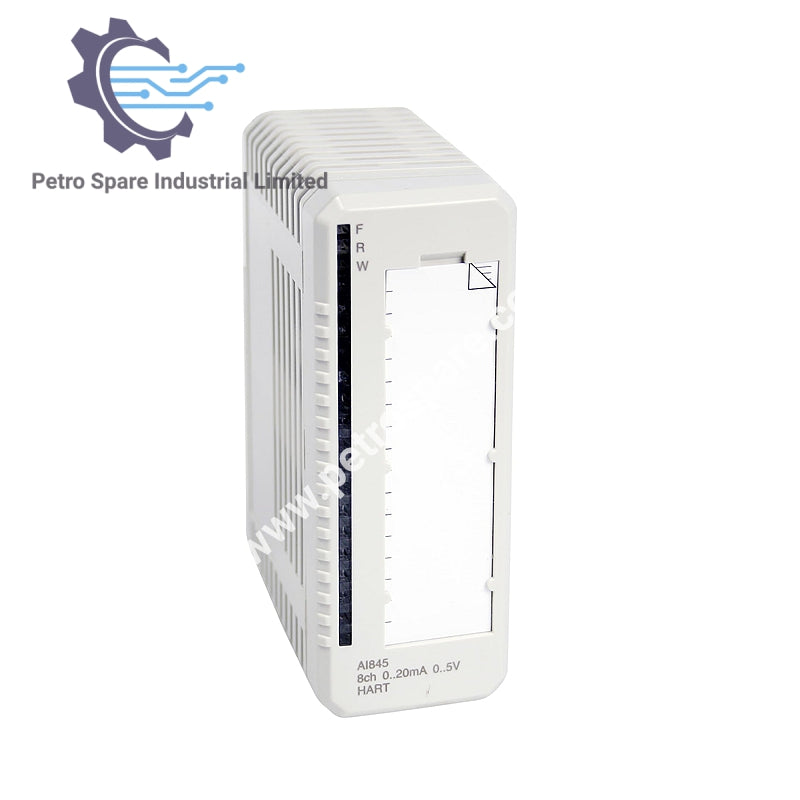

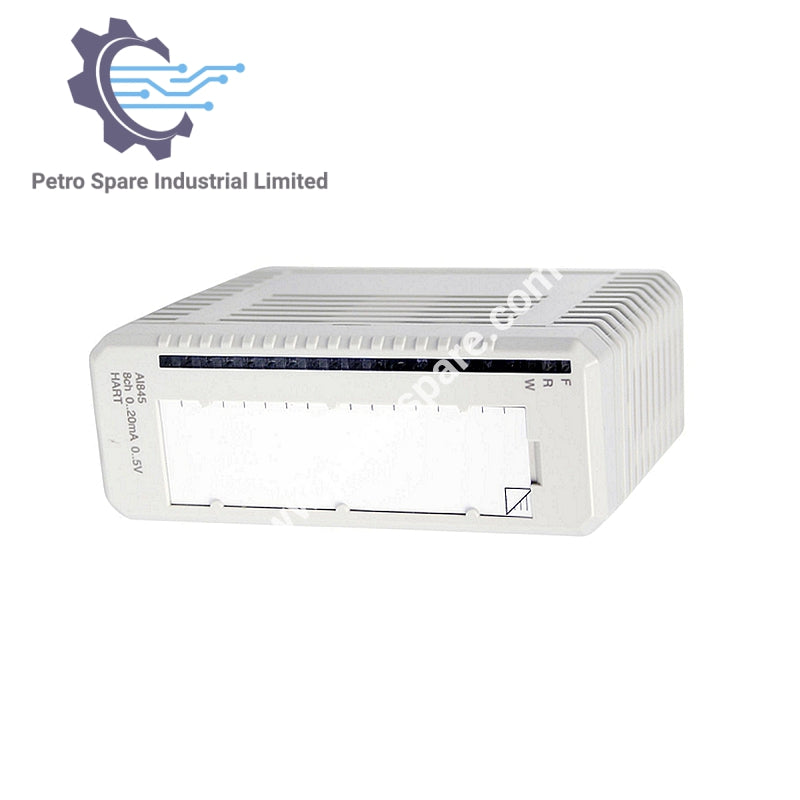

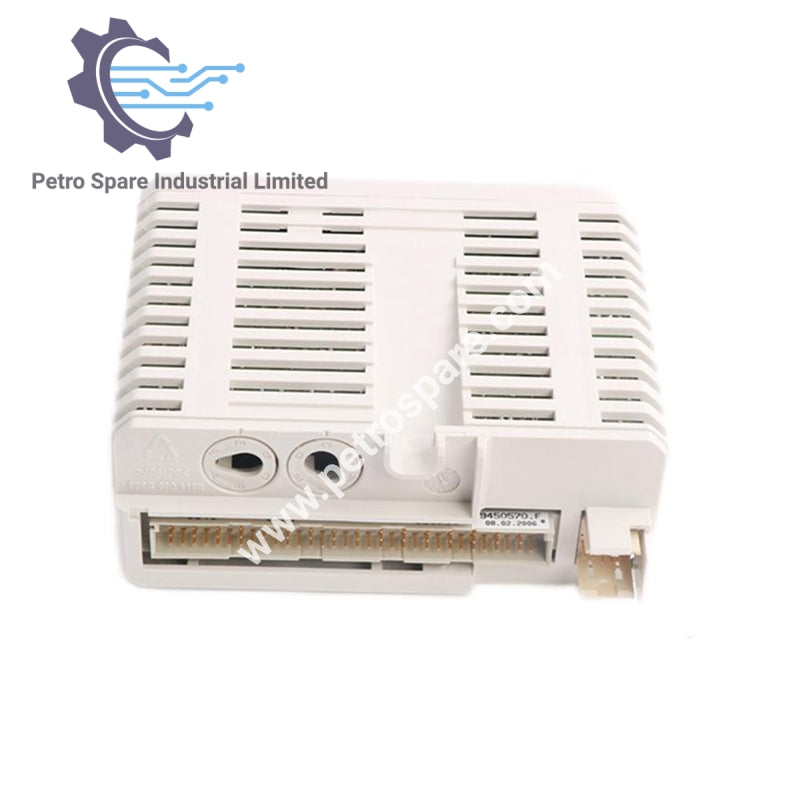

AI845

Ikhtisar Produk

• Model: AI845

• Jenis: Modul Input Analog

• Resolusi: 12 bit

Karakteristik Input

• Impedansi Masukan:

• Tegangan input: 10 MΩ

• Input saat ini: 250 Ω

• Di Bawah/Di Atas Rentang:

• 0 / +15% (0-20 mA, 0-5 V)

• -12,5% / +15% (4-20 mA, 1-5 V)

• Kesalahan: Maks. 0,1%

• Drift Suhu: Max. 50 ppm/°C

• Filter Input (Waktu Naik 0-90%): 290 ms

Pertunjukan

• Waktu Siklus Pembaruan: 10 ms

• Pembatasan Arus: Daya pemancar terbatas arus bawaan

• Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)

• Tegangan Masukan Maksimum (Non-Destruktif): 11 V d.c.

• NMRR (50/60Hz): > 40 dB

Peringkat Listrik

• Tegangan Isolasi yang Dinilai: 50 V

• Tegangan Uji Dielektrik: 500 V a.c.

• Dissipasi Daya: 3.5 W

• Konsumsi Saat Ini (Modulbus 5 V): 100 mA

• Konsumsi Saat Ini (Modulbus 24 V): 50 mA

• Konsumsi Saat Ini (24 V Eksternal): Max. 265 mA (22 mA + arus pemancar * 1.32)

Kesesuaian

• Gunakan dengan MTU: TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU844, TU845, TU854

• Kode Kunci: CC

Dimensi & Berat

• Lebar: 45 mm (1.77”)

• Kedalaman: 102 mm (4,01”), 111 mm (4,37” dengan konektor)

• Tinggi: 119 mm (4,7”)

• Berat: 0,23 kg (0,51 lbs.)

---
