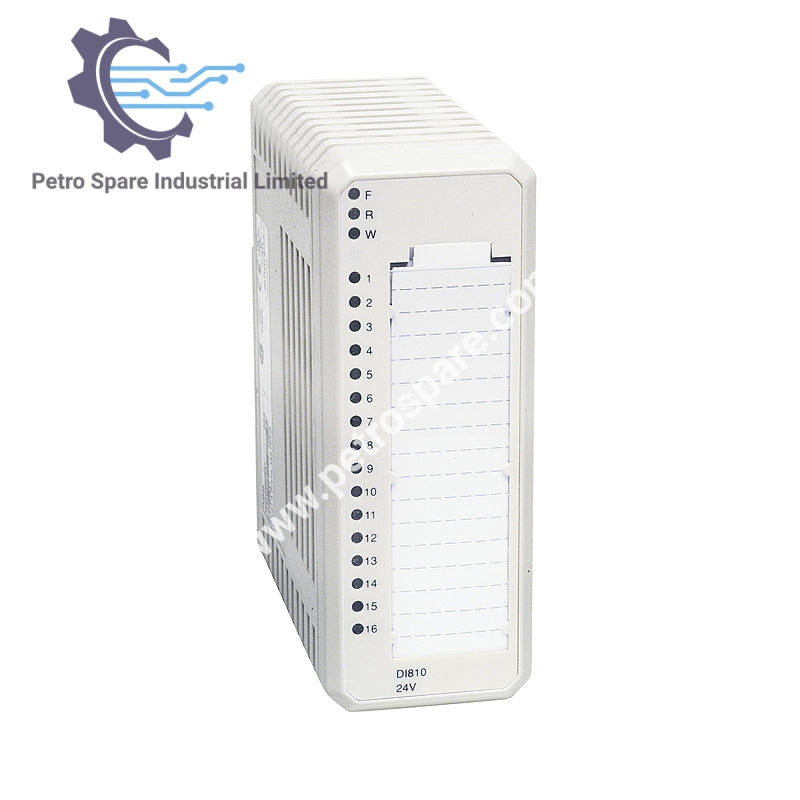

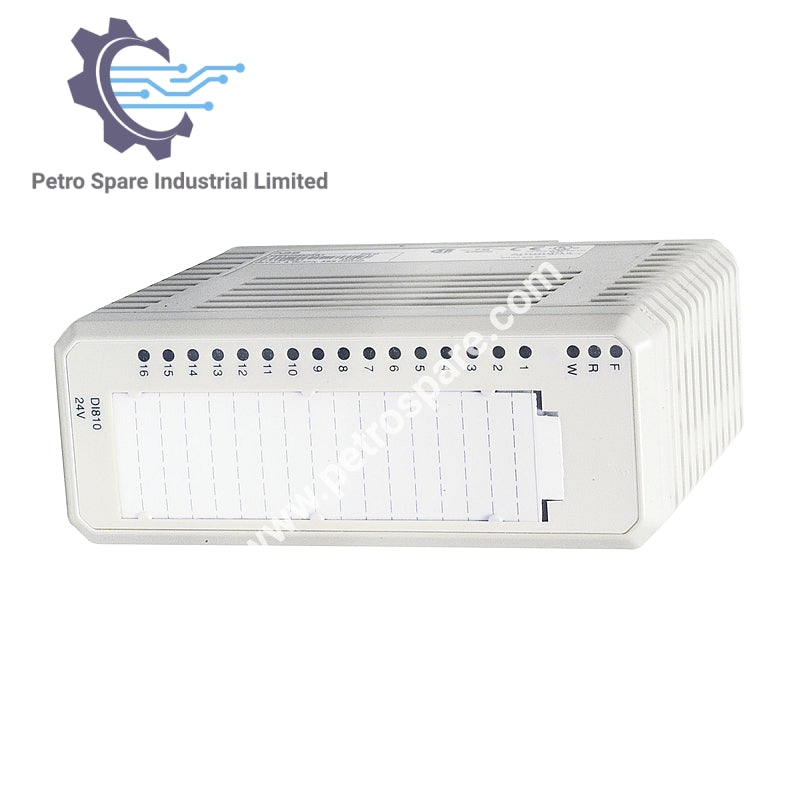

DI810

Ringkasan

DI810 adalah modul input digital 24V DC untuk ABB S800 I/O, menawarkan isolasi kelompok dan waktu filter yang dapat dipilih untuk pemrosesan sinyal yang andal.

Spesifikasi Listrik

• Rentang Tegangan Masukan ("0"): -30 hingga +5 V

• Rentang Tegangan Masukan ("1"): 15 hingga 30 V

• Impedansi Masukan: 3,5 kΩ

• Filter Waktu (Dapat Dipilih): 2, 4, 8, 16 ms

• Pembatasan Arus: Daya sensor dapat dibatasi oleh MTU

• Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)

• Tegangan Isolasi yang Dinilai: 50 V

• Tegangan Uji Dielektrik: 500 V AC

• Disipasi Daya: Tip. 1.8 W

• Konsumsi Saat Ini:

• +5 V Modulebus: 50 mA

• Modulbus +24 V: 0

• +24 V Eksternal: 0

Penilaian Lingkungan

• CE Mark: Ya

• Standar Keamanan Listrik: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Sertifikasi Lokasi Berbahaya: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2

• Sertifikasi Maritim: ABS, BV, DNV, LR

• Suhu Operasi: 0 hingga +55 °C (+32 hingga +131 °F), persetujuan untuk +5 hingga +55 °C

• Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)

• Kelembapan Relatif: 5 hingga 95%, tanpa kondensasi

• Suhu Lingkungan Maksimum: 55 °C (131 °F), 40 °C (104 °F) untuk pemasangan vertikal di MTU kompak

Dimensi Fisik

• Lebar: 45 mm (1.77”)

• Kedalaman: 102 mm (4,01”), 111 mm (4,37”) termasuk konektor

• Tinggi: 119 mm (4,7”)

• Berat: 0,15 kg (0,33 lbs.)

---
