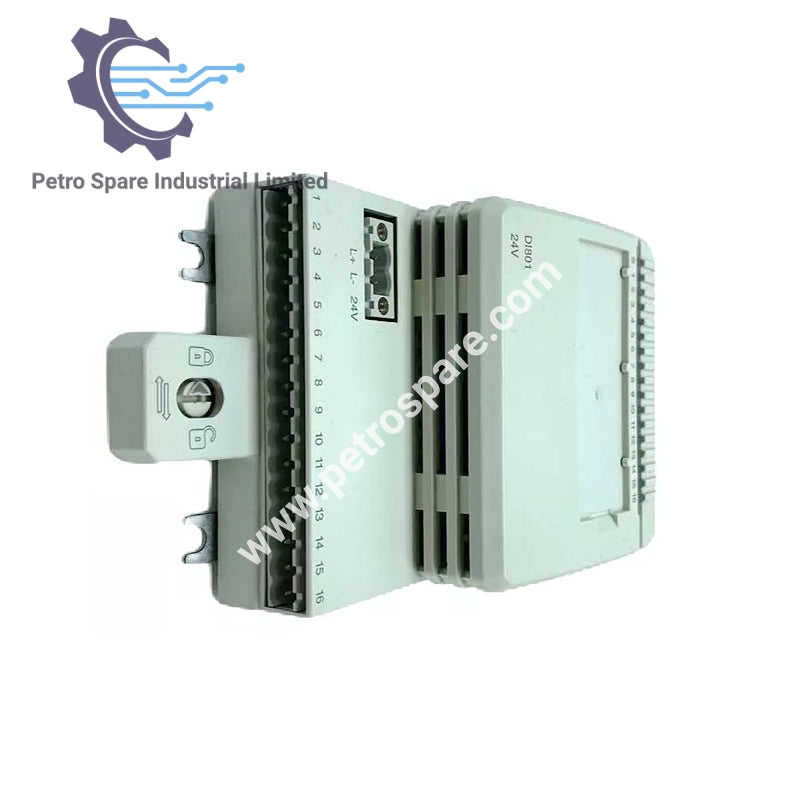

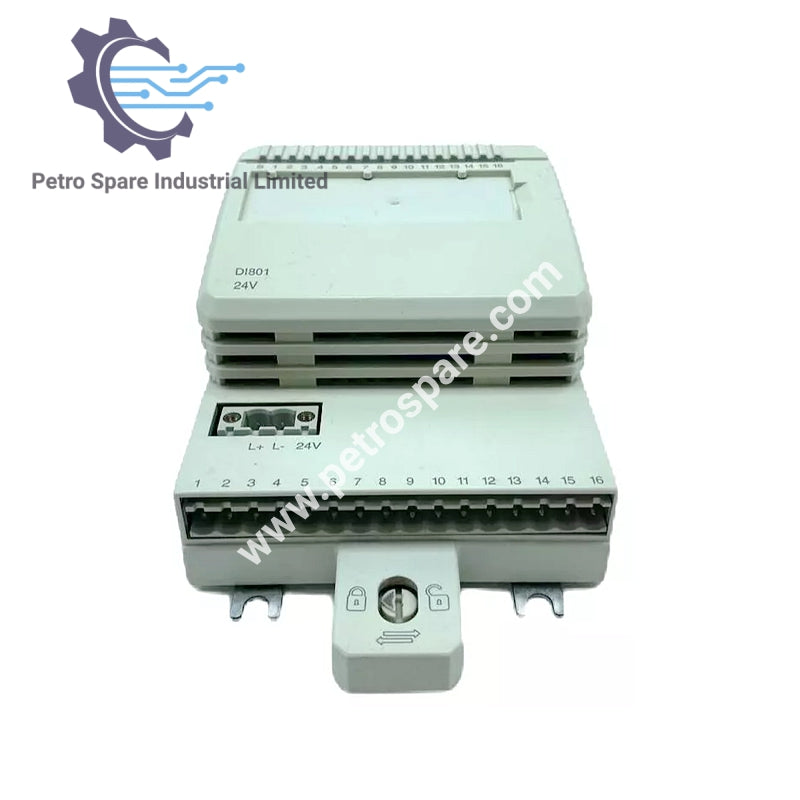

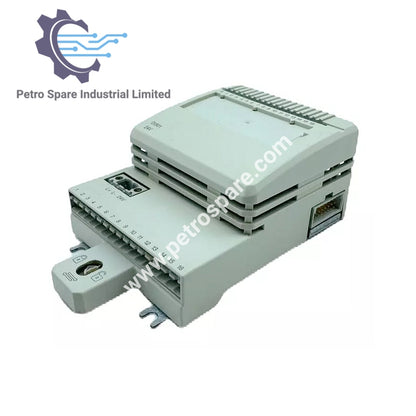

DI801

Ringkasan

DI801 adalah modul input digital 16-saluran yang dirancang untuk aplikasi 24V DC, memberikan isolasi yang dapat diandalkan dan waktu filter yang dapat dipilih.

Spesifikasi Input

• Rentang Tegangan Masukan ("0"): -30 hingga +5 V

• Rentang Tegangan Masukan ("1"): 15 hingga 30 V

• Impedansi Masukan: 3,5 kΩ

• Filter Waktu (Dapat Dipilih): 2, 4, 8, 16 ms

Karakteristik Elektrik

• Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)

• Tegangan Isolasi yang Dinilai: 50 V

• Tegangan Uji Dielektrik: 500 V

• Disipasi Daya: Typ. 2,2 W

• Konsumsi Saat Ini (+5 V Modulebus): 70 mA

• Konsumsi Saat Ini (+24 V Modulebus): 0

Pemasangan dan Pengkabelan

• Ukuran Kabel yang Didukung:

• Padat: 0,05-2,5 mm², 30-12 AWG

• Stranded: 0,05-1,5 mm², 30-12 AWG

• Torsi yang Direkomendasikan: 0.5-0.6 Nm

• Panjang Pengupasan: 6-7.5 mm (0.24-0.30 inci)

Lingkungan dan Sertifikasi

• CE Mark: Ya

• Keamanan Listrik: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Sertifikasi Lokasi Berbahaya: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2

• Sertifikasi Maritim: ABS, BV, DNV, LR

• Suhu Operasi: 0 hingga +55 °C (+32 hingga +131 °F)

• Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)

Ukuran

• Lebar: 86.1 mm (3.4”)

• Kedalaman: 58.5 mm (2.3”)

• Tinggi: 110 mm (4,33”)

• Berat: 0,24 kg (0,53 lbs.)

---
