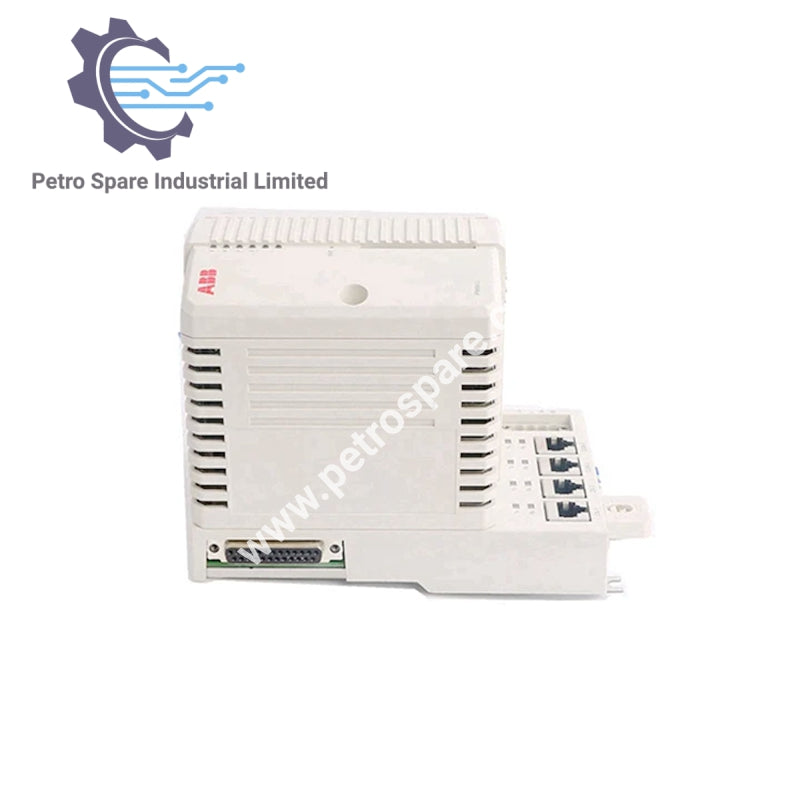

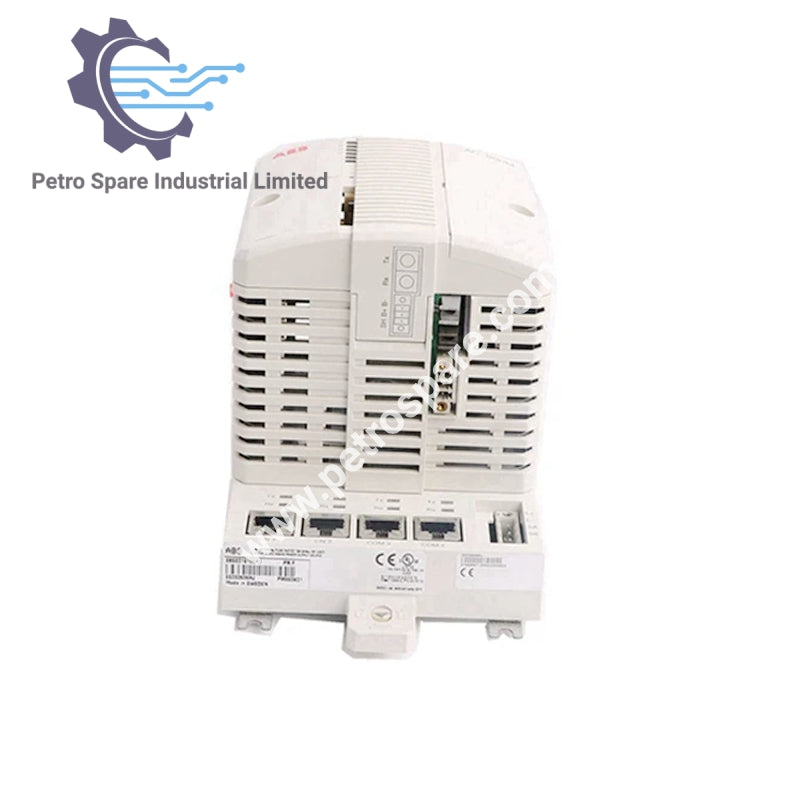

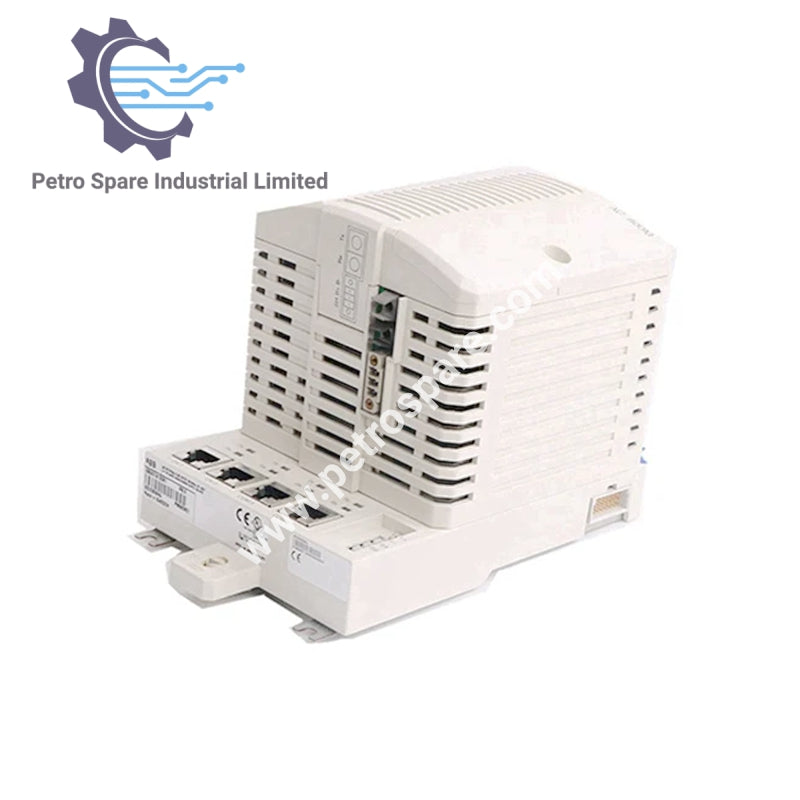

3BSE066495R1

Informasi Umum

• Nomor artikel: 3BSE066495R1 (PM860AK01)
• Redundansi: Tidak
• Integritas Tinggi: Tidak
• Frekuensi Jam: 48 MHz
• Kinerja (1000 Operasi Boolean): 0,23 ms
• Kinerja: 0,23 ms
• Memori: 16 MB (dari 800xA 5.1 FP4)
• RAM Tersedia untuk Aplikasi: 10.346 MB (dari 800xA 5.1 FP4)
• Memori Flash untuk Penyimpanan: Ya

Data Terperinci

• Tipe Prosesor: MPC860
• Waktu Beralih dalam Konfigurasi Redundan: NA
• Jumlah Aplikasi per Pengontrol: 32
• Jumlah Program per Aplikasi: 64
• Jumlah Diagram per Aplikasi: 128
• Jumlah Tugas per Pengendali: 32
• Jumlah Waktu Siklus Berbeda: 32
• Waktu Siklus per Program Aplikasi: Turun hingga 1 ms
• Flash PROM untuk Penyimpanan Firmware: 2 MB

Sumber Daya listrik

• Tegangan Pasokan yang Dinilai: 24 V DC (19,2 - 30 V DC)
• Konsumsi Daya (+24 V): Typ. 180 mA / Max. 300 mA
• Dissipasi Daya: 4,32 W (Maks. 7,2 W)
• Input Status Catu Daya Redundan: Ya
• Baterai Cadangan Bawaan: Lithium, 3.6 V

Komunikasi

• Sinkronisasi Jam: 1 ms antara pengontrol AC 800M dengan protokol CNCP
• Antrian Peristiwa di Pengontrol per Klien OPC: Hingga 3000 peristiwa
• Kecepatan Transmisi AC 800M ke Server OPC: 36-86 kejadian/detik, 113-143 pesan data/detik
• Modul Komunikasi di Bus CEX: 12 modul bus CEX tunggal
• Arus Pasokan di Bus CEX: Maks. 2,4 A
• I/O Kluster di ModuleBus dengan CPU Non-Redundan: 1 listrik + 7 optik
• I/O Kluster di ModuleBus dengan CPU Redundan: NA
• Kapasitas I/O di ModuleBus: Maks. 96 modul I/O
• Kecepatan Pemindaian ModuleBus: 0 - 100 ms (Waktu sebenarnya tergantung pada jumlah modul I/O)
• Arus Pasokan pada Modul Bus Listrik:
  • 24V: Maks. 1,0A
  • 5V: Maks. 1,5A

Antarmuka Ethernet & RS-232C

• Saluran Ethernet: 2
• Antarmuka Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, betina (8 kutub)
• Protokol Jaringan Kontrol: MMS (Layanan Pesan Manufaktur) dan IAC (Komunikasi Antar Aplikasi)
• Tulang Punggung Jaringan Kontrol yang Direkomendasikan: Ethernet yang diaktifkan 100 Mbit/dtk
• Stabilitas Jam Real-Time: 100 ppm (Sekitar 1 jam/tahun)
• Antarmuka RS-232C:
  • 2 total (1 umum, 1 untuk alat layanan)
  • COM3 (Hanya Non-Redundan): RS-232C, 75-19.200 baud, RJ-45, tidak terisolasi opto, dukungan penuh RTS-CTS
  • COM4 (Hanya Non-Redundan): RS-232C, 9.600 baud, RJ-45, terisolasi opto, tanpa dukungan RTS-CTS

Lingkungan & Sertifikasi

• Suhu Pengoperasian: +5 hingga +55 °C (+41 hingga +131 °F)
• Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)
• Perubahan Suhu: 3 °C/menit sesuai dengan IEC/EN 61131-2
• Kelembaban Relatif: 5 hingga 95%, tanpa kondensasi

Ukuran

• Lebar: 119 mm (4,7 inci)
• Tinggi: 186 mm (7,3 inci)
• Kedalaman: 135 mm (5,3 inci)
• Berat (Termasuk Dasar): 1100 g (2,4 lbs)

---
