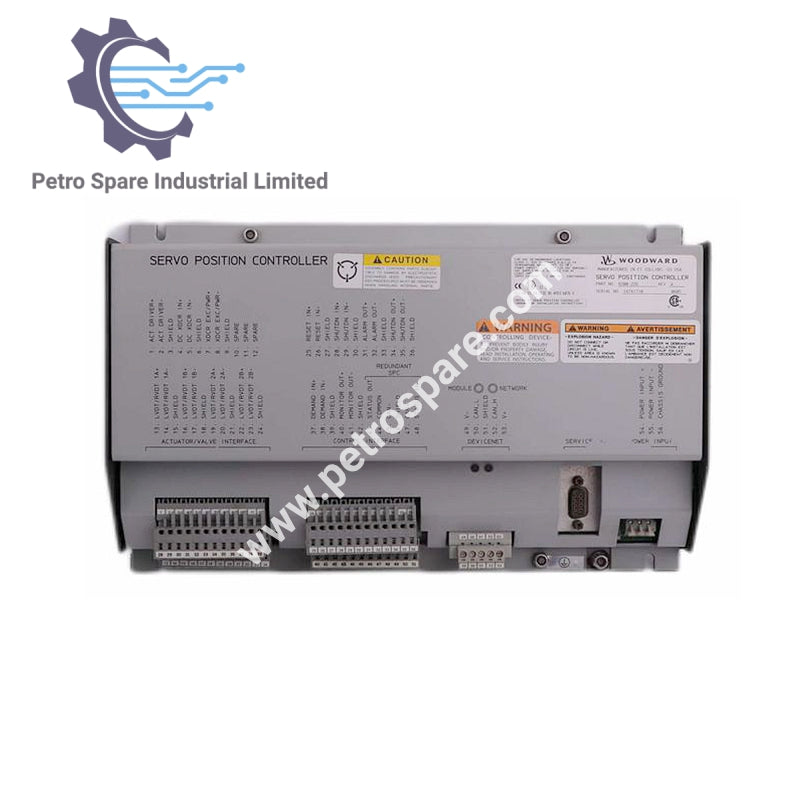

8200-226

Keterangan

• Nomor Model : 8200-226

• Jenis : Pengendali Posisi Servo (SPC)

• Produsen : Woodward

Spesifikasi Listrik

• Daya Masukan : 24 VDC / 18-32 VDC

• Rentang Saat Ini : ±10 mA hingga ±250 mA

• Impedansi Masukan : 200Ω

• Tegangan Nominal : 24 VDC

• Rentang Operasi: 2-22 mA

• Pelepasan Daya : 20 W (beban panas tipikal)

• Resolusi : 11 bit

Fitur Utama

• Input Sinyal : Menerima sinyal permintaan posisi DeviceNet atau 4-20 mA

• Posisi Katup: Menerima sinyal umpan balik dari hingga dua perangkat AC redundan atau satu perangkat DC

• Konfigurasi Perangkat Lunak : perangkat lunak berbasis Windows untuk konfigurasi, penyetelan, dan pemantauan melalui PC jarak jauh

• Kecocokan Katup Servo : Mendukung katup servo proporsional dan integrasi

Instalasi dan Perlindungan

• Perlindungan Sekering: Sekering 5 A, 125 V diperlukan, mampu menahan lonjakan 20 A, 100 ms

• Pertimbangan Instalasi : Jauhkan pengontrol dari sumber tegangan tinggi dan potensi paparan air

Aplikasi

• Dirancang untuk digunakan dalam penggerak katup servo, memastikan penempatan katup yang tepat dalam berbagai sistem kontrol. Ideal untuk sistem yang memerlukan umpan balik yang akurat dan dapat diandalkan dari sensor posisi.

---
