IC697MDL340

Ringkasan

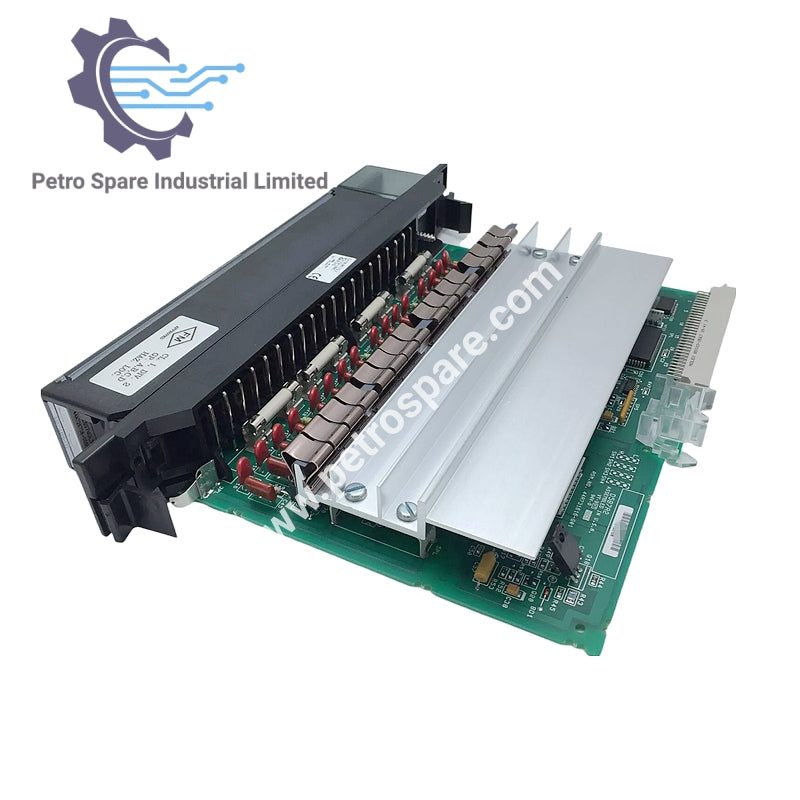

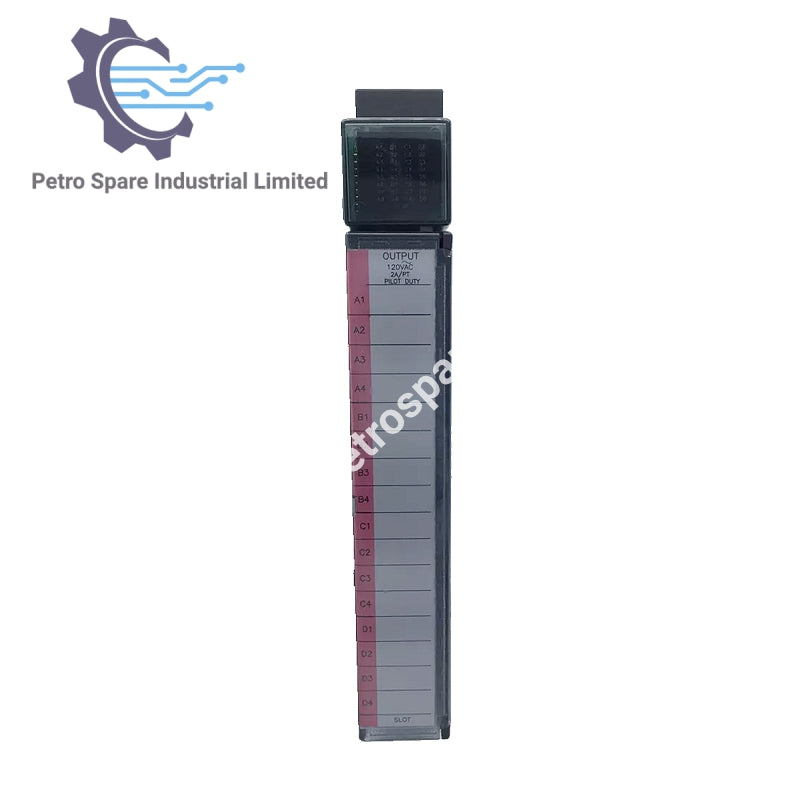

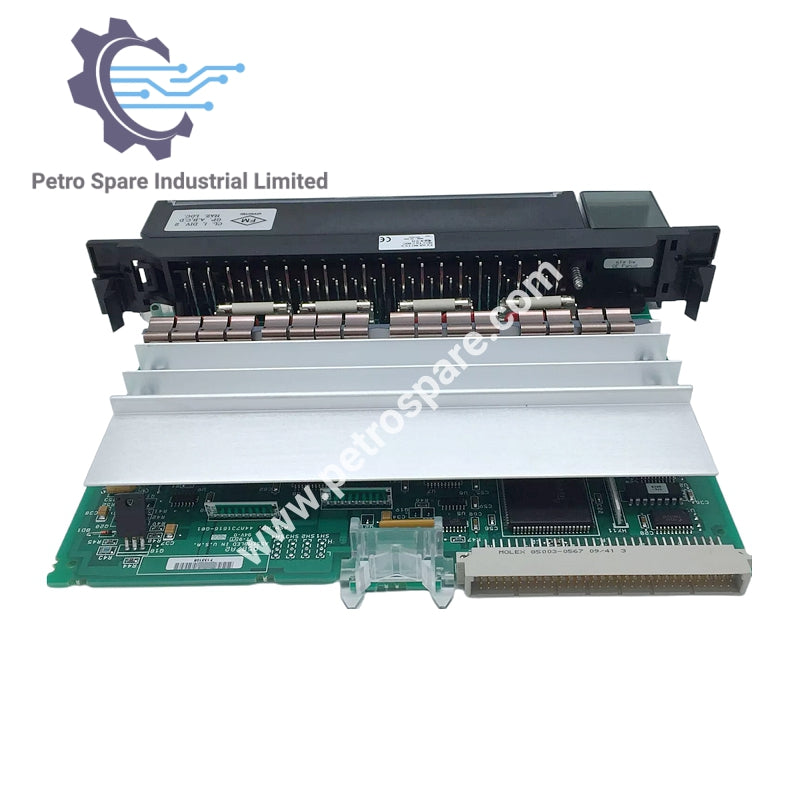

IC697MDL340 adalah Modul Output Diskrit 16-Titik 120 Volt AC 2 Amp dari GE Fanuc.

Spesifikasi Listrik

• Tegangan Terukur: 120 volt AC

• Rentang Tegangan Keluaran: 85 hingga 132 volt, 47 hingga 63 Hz

• Arus Keluaran: 2 amp maksimum per titik, 4 amp maksimum per grup

• Arus yang Diperlukan dari Bus 5V: 0,25 amp

Rincian Keluaran

• Jumlah Keluaran: 16 (empat grup masing-masing empat keluaran)

• Arus Inrush: 20 amp maksimum untuk satu siklus (20 ms)

• Penurunan Tegangan Keluaran: 3 volt maksimum

• Waktu Respon: 1 ms maksimum

• Waktu Respons-Cuti: 1/2 siklus

• Kebocoran Output: 1,5 mA maksimum

Isolasi dan Standar

• Isolasi: 1500 volt - setiap output ke backplane, 500 volt antara grup

• Kepatuhan: Sistem VME dirancang untuk mendukung standar VME

Fitur

• Kapasitas Arus Masuk Tinggi: 10x arus terukur

• Konfigurasi: Empat kelompok terpisah masing-masing terdiri dari 4 titik

---
