106M1079-01

Ringkasan

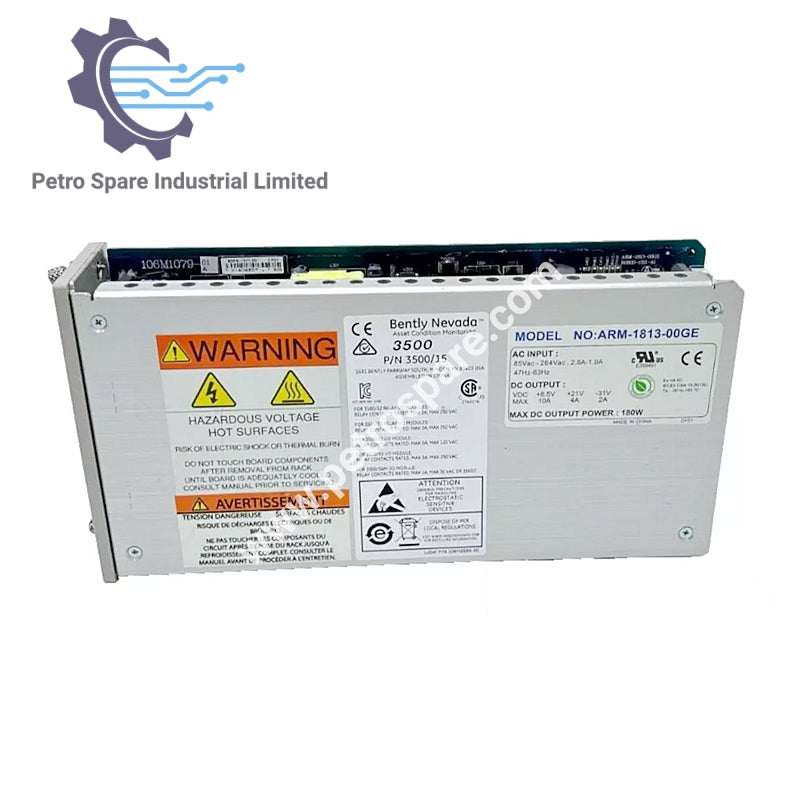

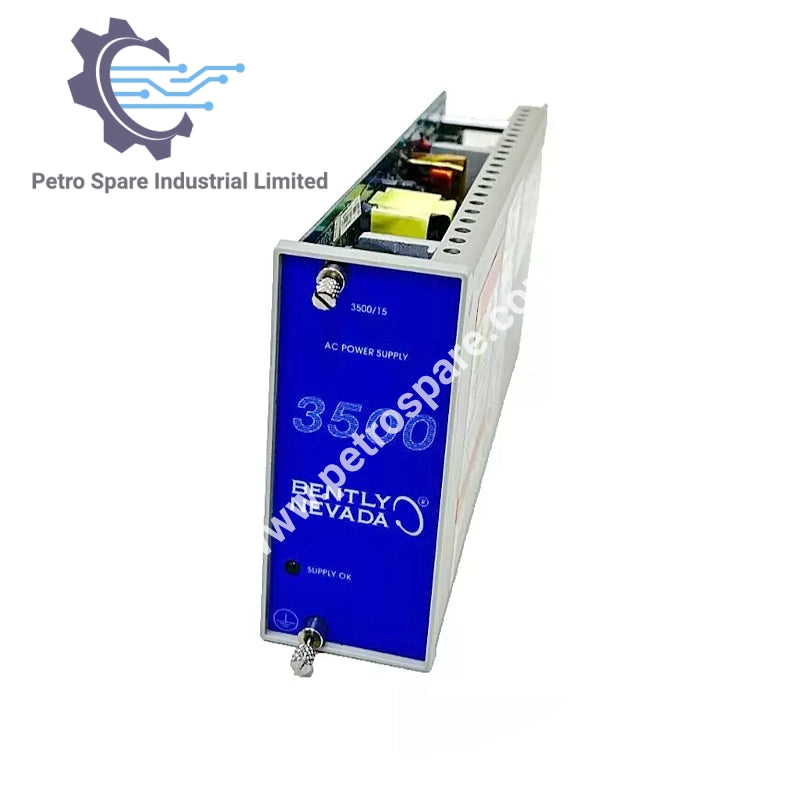

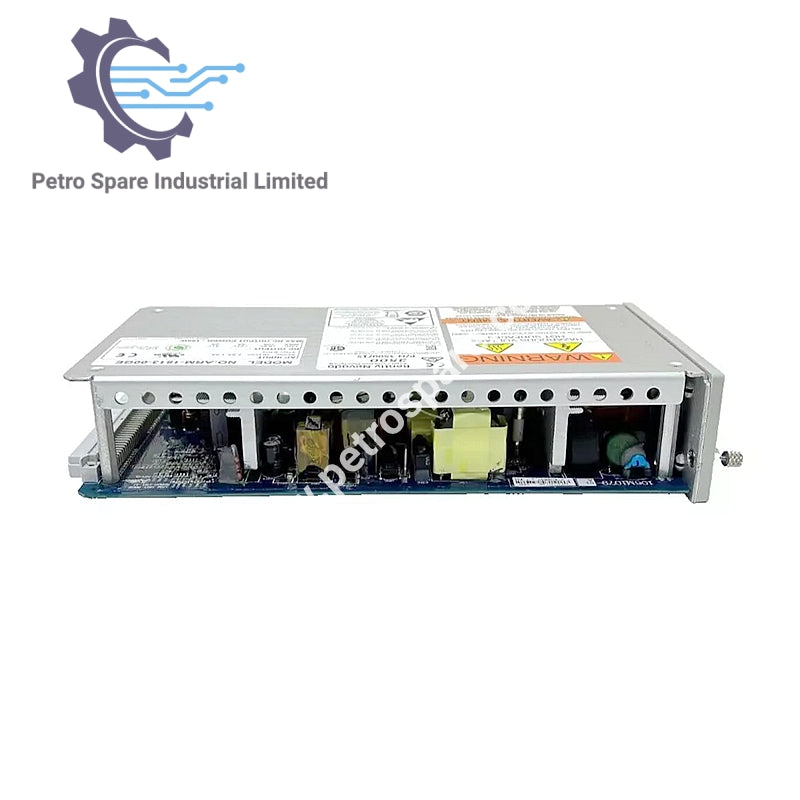

106M1079-01 adalah Catu Daya AC Universal yang dirancang oleh Bently Nevada, bagian dari 3500/15 Sistem. Ini digunakan di rak untuk menyediakan daya ke modul 3500.

spesifikasi elektrik

• Tegangan Masukan:

  • 110 hingga 220 Vac nominal (Area non-kontaminasi)
  • 85 hingga 264 Vac rms (Area non-kontaminasi)
  • 85 hingga 250 Vac rms (Area berbahaya)
  • 120 hingga 373 Vac pk

• Frekuensi Input: 47 hingga 63 Hz

Kesesuaian

• Kompatibilitas Catu Daya: Tidak kompatibel dengan unit AC Tegangan Tinggi atau AC Tegangan Rendah yang lama
• Modul Input Daya (PIM): Tidak kompatibel dengan PIM AC Tegangan Tinggi atau PIM AC Tegangan Rendah yang lama

Karakter fisik

• Dimensi: 120,7 mm x 50,8 mm x 251,5 mm
• Berat: 1,39 kg

Kegunaan

• Modul harus dipasang di slot tertentu di sisi kiri rak.
• Sebuah rak penuh dapat diberdayakan oleh pasokan AC atau DC, dengan dua catu daya yang dipasang untuk redundansi.
• Slot catu daya bawah adalah yang utama, sementara slot atas berfungsi sebagai cadangan.

---
