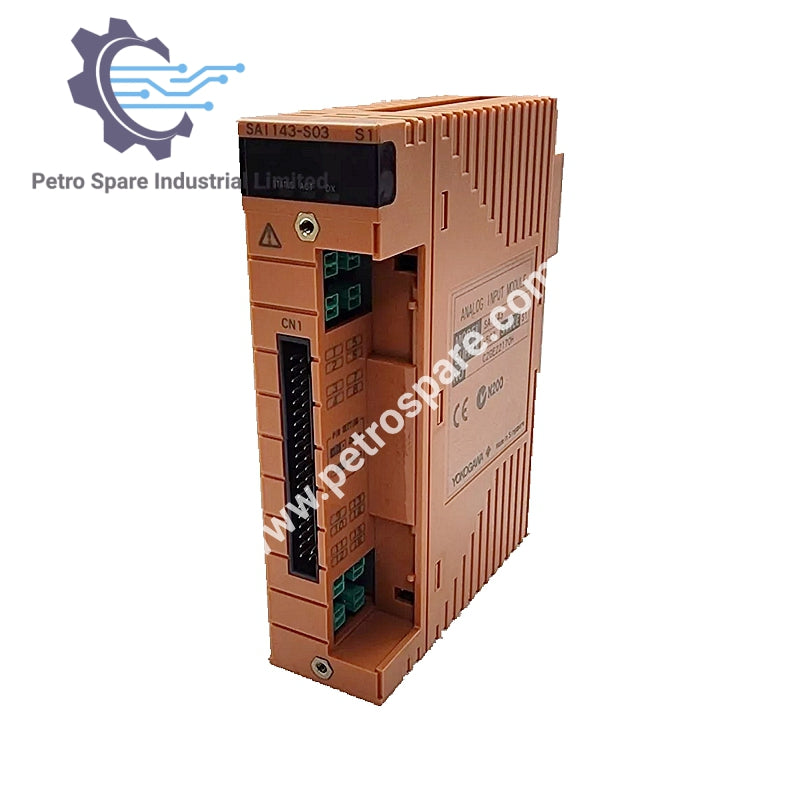

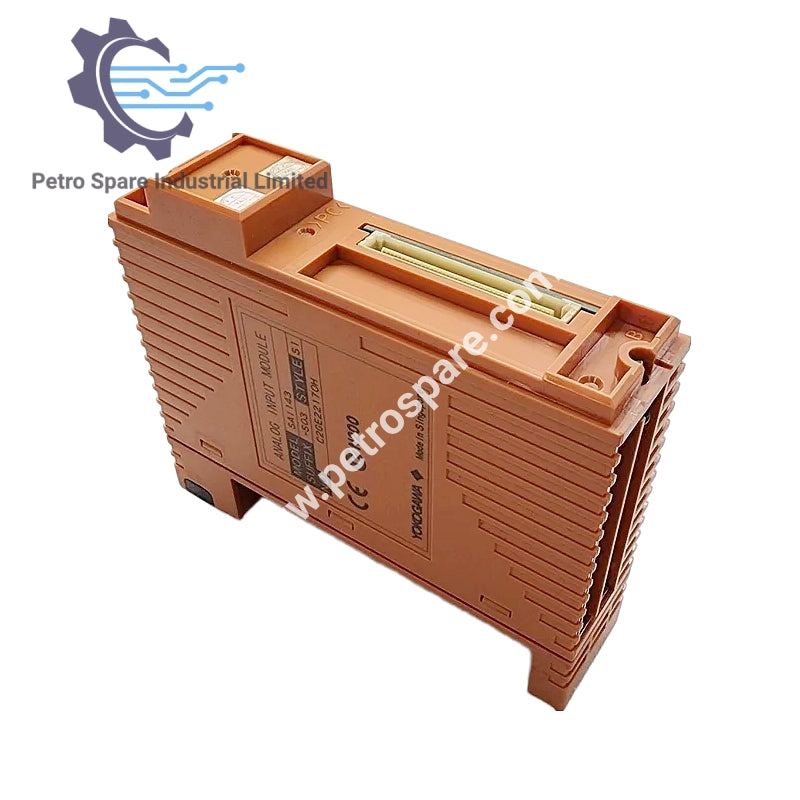

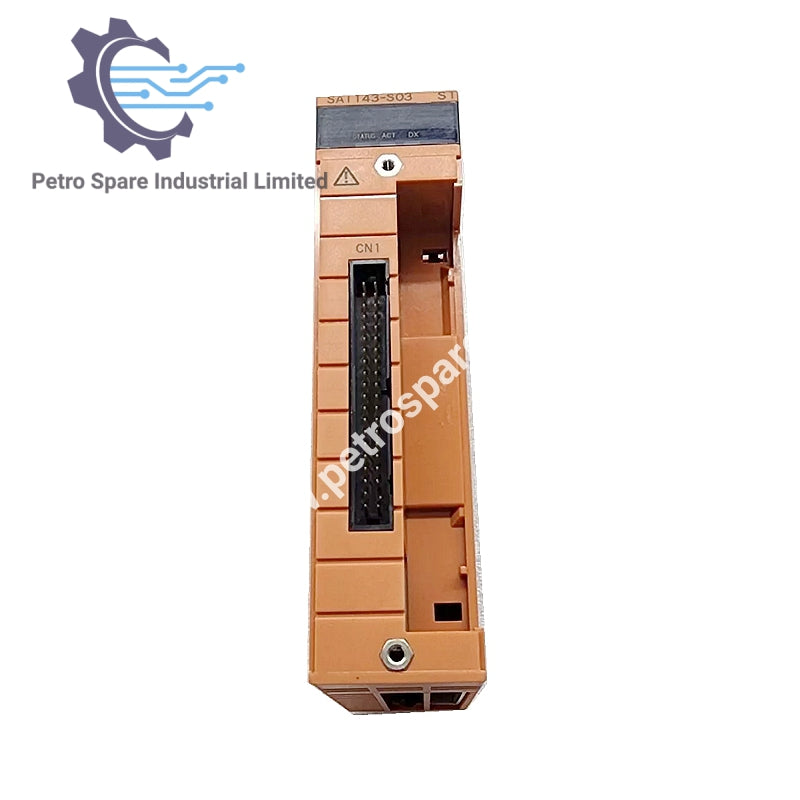

SAI143-S03

Aperçu

SAI143-S03 Module d'entrée analogique avec 16 canaux d'entrée isolés, offrant une large plage d'entrée et une haute précision.

Spécifications d'entrée

• Nombre de canaux d'entrée : 16 canaux, isolation du module

• Plage d'entrée nominale : 4 à 20 mA

• Plage d'entrée autorisée : 0 à 25 mA

• Impedance d'entrée pendant l'arrêt de l'alimentation : 500 kΩ minimum

• Précision évaluée : ±16 µA (Plage d'entrée de 1 à 23 mA)

• Fréquence de mise à jour des données : 40 ms

• Dérive de température : ±16 µA/10 °C

Pouvoir et Protection

• Puissance de l'émetteur

• 16,15 V minimum (à 20 mA)

• 26,4 V maximum (à 0 mA)

• Limite de courant de sortie :

• Réglage 2/4 fils : Réglage individuel des canaux, modifié par des broches de réglage

• Tension d'essai : 1,5 kV AC entre le signal d'entrée et le système pendant 1 minute

• Consommation de courant maximale :

• Système 5 V : 320 mA

• Système 24 V : 550 mA

---
