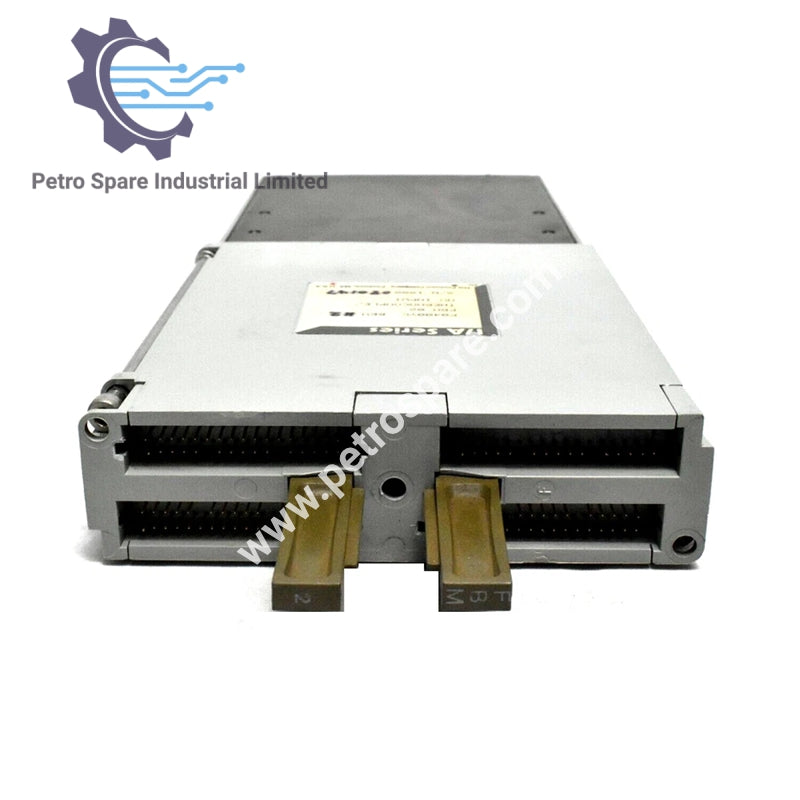

P0400YC FBM02

Aperçu

• Numéro de modèle: P0400YC FBM02

• Type: Module d'interface d'entrée Thermocouple/mV

• Canaux d'entrée : 8 canaux d'entrée thermocouple/mV isolés

• Jonction de Référence : Un canal de compensation de jonction de référence isolé

Caractéristiques

• Plage d'entrée : -10,5 à 71,41875 mV CC

• Jonction de référence:

• Pour des connexions terminales discrètes et directes : RTD en platine de 100 Ω fourni en interne

• Pour la connexion de terminaison de prise : RTD en platine de 100 Ω fourni par l'utilisateur (DIN 43760, Classe B)

• Précision:

• Entrée Millivolt : ±0,035 % de l'étendue (±0,028 mV)

• Canal RTD : ±0,025 % de l'étendue (±0,2 °C)

• Conformité du thermocouple : ±0,25 °C

• Conformité RTD : ±0,25°C

• Coefficient de Température de Précision : ±25 ppm/°C

• Précision de mesure de la jonction de référence RTD : ±0,50 °C

• Communication : Via un Fieldbus redondant

• Tension d'entrée en circuit ouvert : 0,25 V CC (canaux mV)

• Types de thermocouples typiques : B, E, J, K, S, T, N, et d'autres signaux en millivolts

Électricité et chauffage

• Plage de Tension d'Entrée (Redondante) : 26 à 42 V CC

• Consommation Maximale : 9 W

• Dissipation de chaleur maximale : 9 W

Isolement

• Le module peut supporter 600 V AC appliqués pendant 1 minute entre n'importe quel canal et la terre, ou entre les canaux.

Spécifications physiques

• Montage:

• Avec Y-Adapter : Installable dans la structure de montage 1x8, les enceintes industrielles de la série I/A et l'enceinte de terrain 8

• Sans Y-Adapter : Installable dans l'Enclosure de Champ Série I/A 4 et Structure de Montage 1x8 FBM

• Masse : 1 kg (2,2 lb)

Indicateurs

• État opérationnel : LED rouges et vertes

Connexions de terminaison de champ

• Bloc de fils discrets : 16 bornes à vis

• Bloc de connexion directe : 16 bornes à vis

• Bloc de connecteurs à fiche : connecteur à 34 broches

• Burndy MSD 34 PM 118 (fiche avec pince à câble de type barre)

• Burndy MSD 34 PM 124 (fiche avec capot en clamshell)

• Burndy MSD 34 PM 824 (prise avec capot de valise)

---
